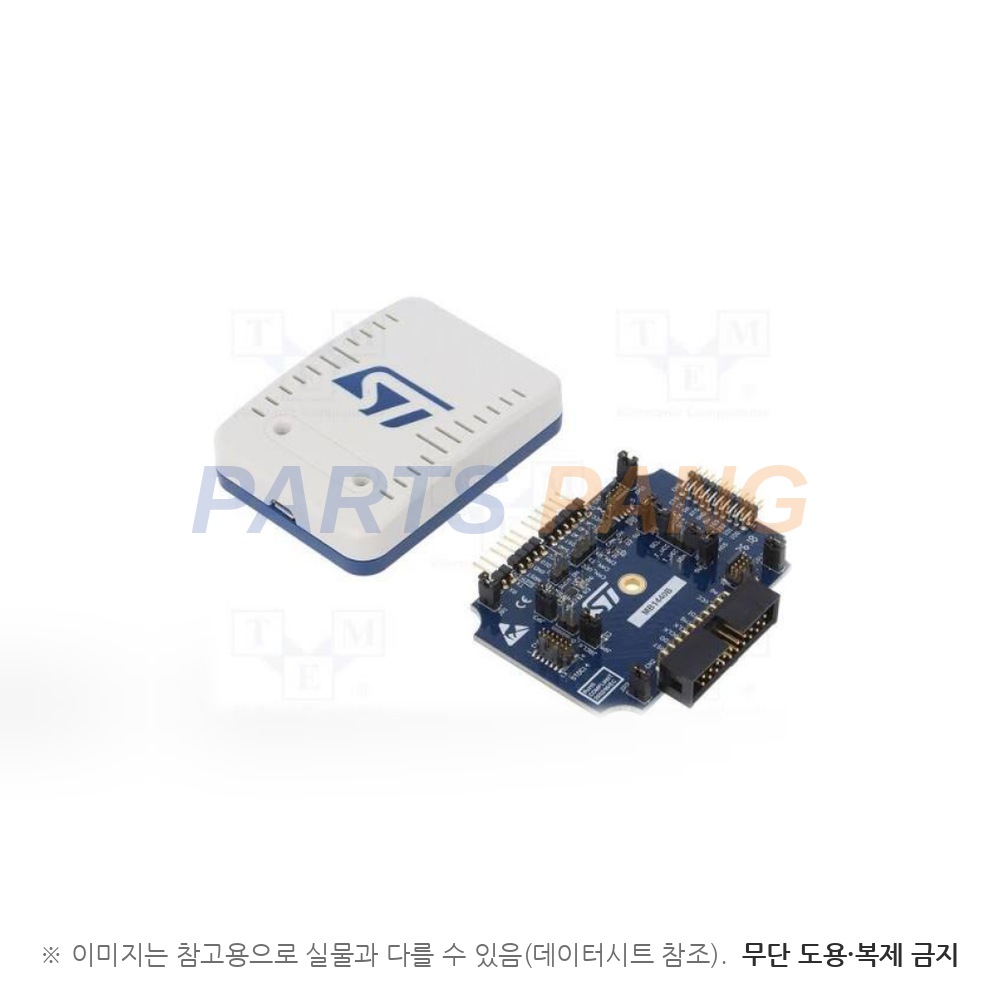

STLINK-V3SET은 ST Microelectronics의 STM8, STM32 마이크로컨트롤러용 모듈형 스탠드얼론 디버깅 및 프로그래밍 프로브입니다. 메인 모듈(MB1441)과 어댑터 보드(MB1440)로 구성되며, USB로 자체 전원을 받습니다. 디버그 외에 Virtual COM 포트와 SPI, I2C, CAN, GPIO 브리지 기능을 제공해 부트로더를 통한 타깃 프로그래밍도 가능합니다.

호스트 인터페이스

USB 2.0 하이스피드

Micro-B 커넥터, USB 버스 자체 전원

디버그 인터페이스

JTAG, SWD, SWV

타깃 전압

3V~3.6V

JTAG/SWD, VCP, 브리지 공통, 5V 톨러런트 입력

SWIM 전압

1.65V~5.5V

MB1440 어댑터 보드 사용 시, 저속과 고속 모드 지원

VCP 주파수

최대 15MHz

STDC14 커넥터에서 사용 가능, MIPI10에서는 미지원

브리지 인터페이스

SPI, UART, I2C, CAN, GPIO

MB1440 어댑터 보드에서만 신호 제공

디버그 커넥터

STDC14

1.27mm 피치, STDC14에서 MIPI10, STDC14, MIPI20 플랫 케이블

SWIM 헤더

2.54mm 피치

메인 모듈 MB1441과 어댑터 보드 MB1440이 한 세트로 제공되며, 모듈형 구조라 추가 모듈로 기능을 확장할 수 있습니다. 바이너리 파일 드래그 앤 드롭 플래시 프로그래밍, DFU 방식의 직접 펌웨어 업데이트를 지원하고, 통신 상태와 전원 상태를 표시하는 2색 LED를 갖추고 있습니다. 내부에는 Arm Cortex-M 코어 기반 STM32 32비트 MCU가 탑재되어 있습니다.

지원 OS는 Windows 10, Windows 11, Linux 64비트, macOS입니다. 연결에는 USB Type-A 또는 USB Type-C to Micro-B 케이블을 사용합니다. 툴체인은 IAR Embedded Workbench, Keil MDK-ARM(두 가지 모두 Windows 전용), GCC 기반 IDE를 지원합니다.

리버서블 펌웨어 업데이트로 두 번째 Virtual COM 포트(브리지 UART, RTS와 CTS 선택 지원)를 활성화할 수 있으며, 이때 드래그 앤 드롭용 대용량 저장장치 인터페이스는 비활성화됩니다. 상세 사용법은 사용자 매뉴얼 UM2448을 참고하세요.
