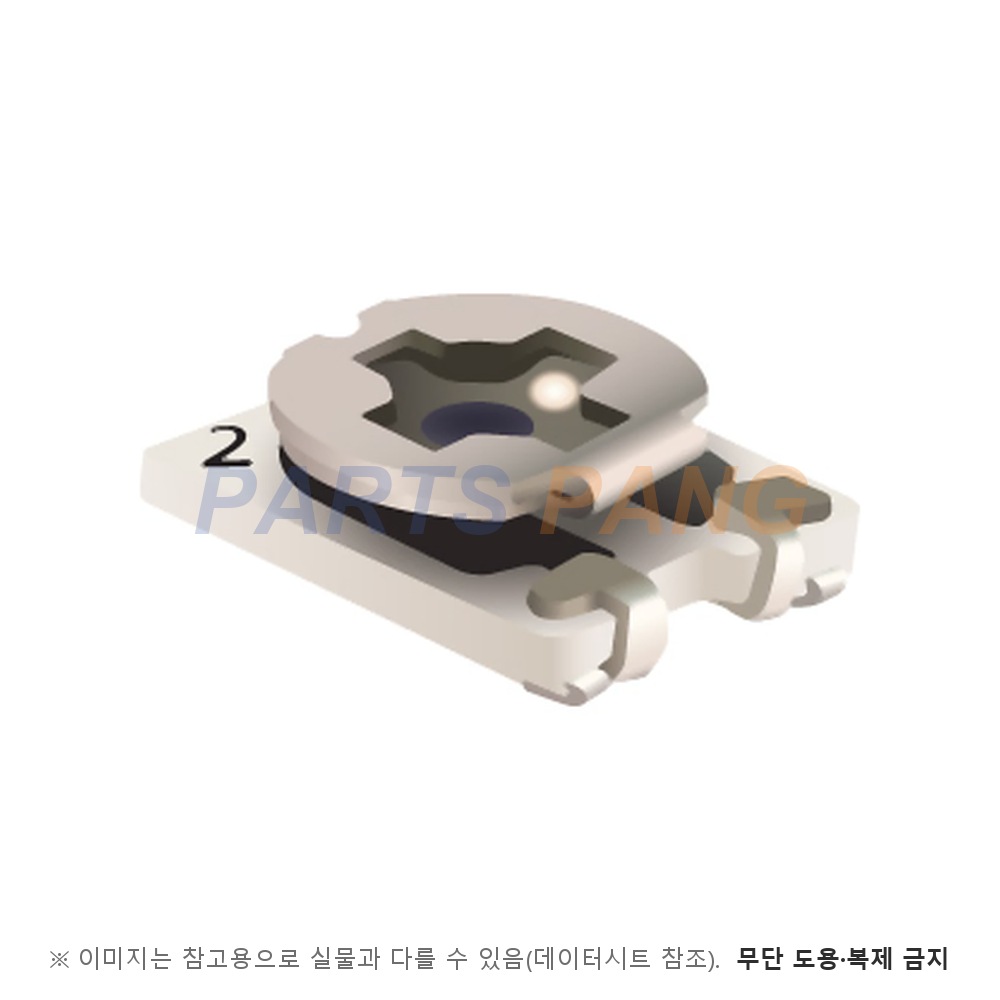

TC42X-2-103E 은 Bourns 의 TC42 시리즈 2 mm SMD 트리머 포텐쇼미터입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 싱글턴 · 연속 회전형 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 단자 배치가 기판 패턴과 맞는지를 확인하는 순서로 합니다. 허용오차가 ±25 % std. 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값의 안정성은 문서의 부하 수명(70 °C 정격 전력 1000 hrs. · TRS ±5 %)과 습도 시험(TRS ±5 %)이 근거가 됩니다. 저항값 10,000 ohms · 표면실장 입니다.

저항값

10,000 ohms

문서 표준 저항표에서 저항 코드 103 에 해당하며 표준 저항 범위는 100 ohms to 1 megohm 다

허용오차

±25 % std.

접촉 저항 변화는 5 % max. 이며 1K Ohms 이하 구간의 엔드 저항은 20 ohms max. 다

저항 온도계수

±250 ppm/°C

문서가 전 저항 범위에 하나로 규정한 값이며 회전 사이클은 20 cycles 기준 TRS ±10 % 다

정격전력

0.1 watt

주위 온도 70 °C · 50 VDC max. 조건이며 부하 수명은 70 °C 정격 전력으로 1000 hrs. 다

최대 입력 전압

50 V

문서 Power Rating 괄호(50 VDC max.) 값이다

동작 온도

-40 °C to +100 °C

습도 시험은 +40 °C ±2 °C · 90-95 % RH 이며 ESD 분류는 HBM 2 다

회전각

240 ° ±20 °

문서가 Adjustment Angle 로 규정한 값이며 기계 각도는 Continuous rotation 이다

조정 방식

십자 슬롯 로터 · 싱글턴

How To Order 의 -2 = Cross Slot Rotor 이며 문서 권장 조정 공구는 1.2 mm 일자 날 · 슬롯 폭 0.2 mm(Bourns 공급 아님)다

시리즈

TC42X

TC42 계열이며 싱글턴 · 연속 회전형 구조다

실장

표면실장

How To Order 의 X = 스타일 · -2 = 십자 슬롯 로터(Cross Slot Rotor) · E = 엠보스 테이프 3000 pcs./7 ˝ 릴이다

TC42 는 2 mm 크기로 EIA/EIAJ 표준 트리머 풋프린트를 따르는 싱글턴 서멧·오픈 프레임 트리머입니다. 기계 각도가 Continuous rotation 이라 스토퍼가 없으며, 문서는 TC42X-2 를 유효 회전각(240 ° ±20 °) 너머로 조정하지 말라고 권합니다. 토크는 0.49 - 7.84 mN-m max. · 밀어 넣는 정지 하중은 <4.9 N 입니다. 포장은 E = 3000 pcs./7 ˝ 릴이고 습기 민감도 등급(MSL)은 N/A · ESD 분류는 HBM 2 입니다. 문서는 수세 세척과 플로 납땜을 권장하지 않고 플럭스 사용에 주의하라고 적어 리플로우(최고 260 °C · 10 SEC. max.)로 납땜합니다. 보관 조건은 +5 °C to +35 °C · 45 % to 85 % RH 입니다.

품번은 TC42(2 mm SMD) · X(스타일) · -2(십자 슬롯 로터) · 103(10,000 ohms) · E(3000 pcs./7 ˝ 릴)로 읽습니다.
