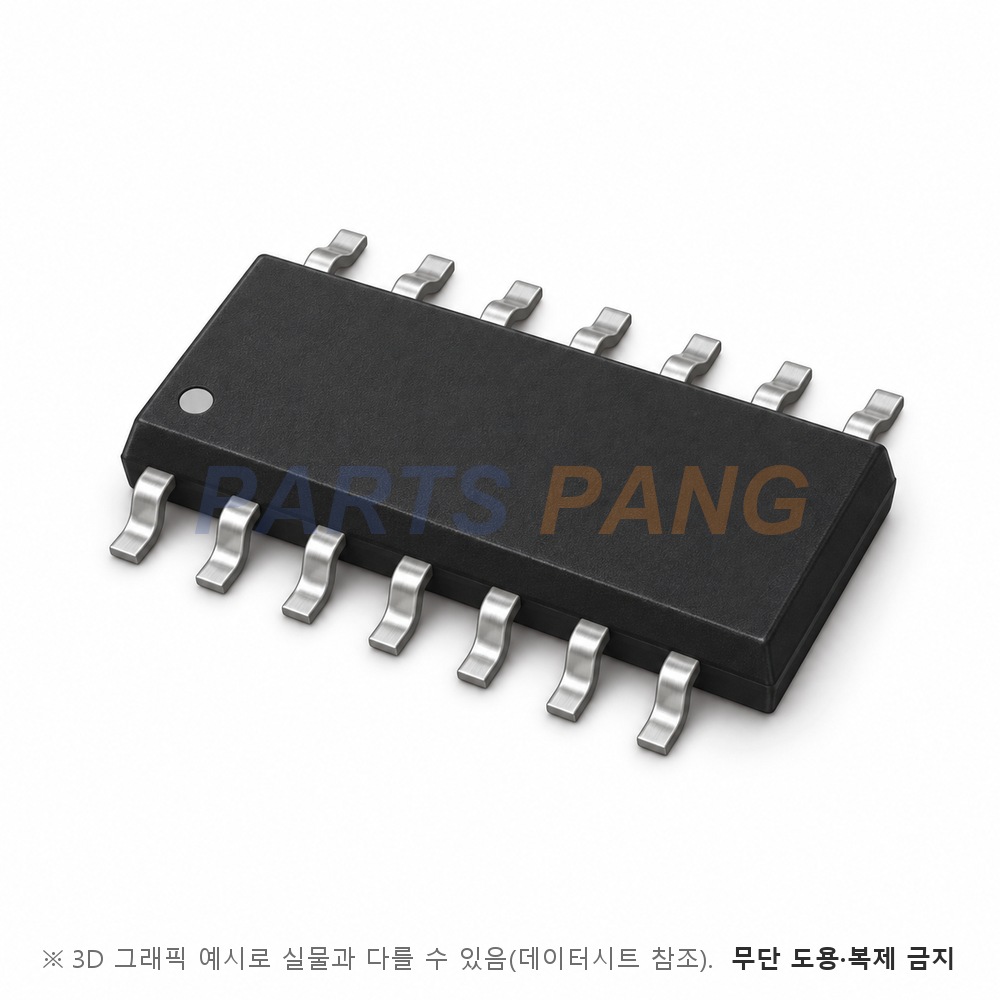

TC74HC07AF 는 Toshiba 의 6 회로 오픈 드레인 버퍼 입니다. 출력이 N 채널 MOS 오픈 드레인이라 풀업 저항을 달아 와이어드 AND·LED 구동·레벨 변환에 씁니다. 74LS07 과 핀·기능이 호환되며 TC74HCT7007A 와 핀 배치가 같습니다. SOP14 외형 표면실장 입니다.

기능

6 회로 오픈 드레인 버퍼

입력 로우면 출력 로우 · 하이면 출력 고임피던스(진리표) · 하이는 외부 풀업이 만든다

로직 계열

HC

실리콘 게이트 C2MOS · 입력 문턱 VIH 최소 3.15 V · VIL 최대 1.35 V(4.5 V) · 잡음 여유 VCC 의 28 % 이상

동작 전압

2~6 V

동작 범위 VCC · 입력·출력 전압 0~VCC · 절대 최대 -0.5~7 V

출력 전류

4 mA

출력 로우 흡입 전류 · VOL 최대 0.26 V(4.5 V · 25 ℃) · 0.33 V(-40~85 ℃) · 6 V 에서 5.2 mA출력 꺼짐 누설 최대 ±0.5 µA(6 V · 25 ℃) · ±5.0 µA(-40~85 ℃)

전파 지연

대표 5 ns

VCC 5 V · CL 15 pF · RL 1 kΩ · 최대 15 ns · CL 50 pF 4.5 V 에서 최대 18 ns(-40~85 ℃ 23 ns)대기 전류 ICC 최대 1.0 µA(25 ℃) · 10 µA(-40~85 ℃ · 6 V)

동작 온도

-40~85 ℃

보관 온도 -65~150 ℃ · 직류 출력 전류 +25 mA · VCC/GND 전류 ±50 mA · 입출력 전압 -0.5~VCC+0.5 V허용 손실 180 mW(SOP) · DIP 판은 500 mW

패키지

SOP14

도시바 외형 SOP14-P-300-1.27A · 무게 대표 0.18 g

실장

표면실장

같은 문서에 DIP14 외형 TC74HC07AP(0.96 g)가 함께 실려 있다. 출력 단자 전압 절대 최대가 VCC+0.5 V 라 VCC 보다 높은 전원으로 풀업하는 용도로는 쓸 수 없다. 쓰지 않는 입력은 VCC 나 GND 에 묶으라고 문서가 적는다. 동작 전류는 CPD 4 pF 로 ICC(opr) = CPD·VCC·fIN + ICC/6(게이트당)이다.
