TC7S04FU,LF 은 Toshiba 의 단일 인버터 입니다. 인버터 하나만 담은 5 핀 소형 외형이며 출력 버퍼를 포함한 3 단 구성으로 잡음에 강하고 출력 전류는 TC74HC 계열의 절반입니다. 동작 전압 2~6 V · 동작 온도 -40~85 ℃ 이고 USV 외형 표면실장 입니다.

구성

1 회로 인버터

실리콘 게이트 C2MOS · 출력 버퍼를 포함한 3 단 구성 · 입력 정전기 보호 회로입력 상승·하강 시간 0~1000 ns(2.0 V) · 0~500 ns(4.5 V) · 0~400 ns(6.0 V)

동작 전압

2~6 V

동작 범위 VCC · 입출력 전압 0~VCC입력 문턱 VIH 3.15 V 이상 · VIL 1.35 V 이하(4.5 V) · 1.5/0.5 V(2.0 V) · 4.2/1.8 V(6.0 V)

출력

2 mA

하이·로우 대칭 최소 구동 전류(4.5 V) · 6.0 V 에서 2.6 mA · LSTTL 부하 다섯 개VOH 최소 4.18 V · VOL 최대 0.26 V(±2 mA · 4.5 V · 25 ℃) · -40~85 ℃ 는 4.13 · 0.33 V전파 지연 대표 7 최대 15 ns(5 V · CL 15 pF) · CL 50 pF 4.5 V 최대 20 ns(-40~85 ℃ 25 ns)대기 전류 ICC 최대 1 µA(25 ℃) · 10 µA(-40~85 ℃ · 6.0 V)

공급 전압 VCC

-0.5~7 V

공급 전압 절대 최대 · 입출력 전압 -0.5~VCC+0.5 V · 직류 출력 전류 ±12.5 mA · VCC/GND 전류 ±25 mA허용 손실 200 mW · 보관 온도 -65~150 ℃ · 리드 온도 260 ℃(10 초) · 동작 온도 -40~85 ℃

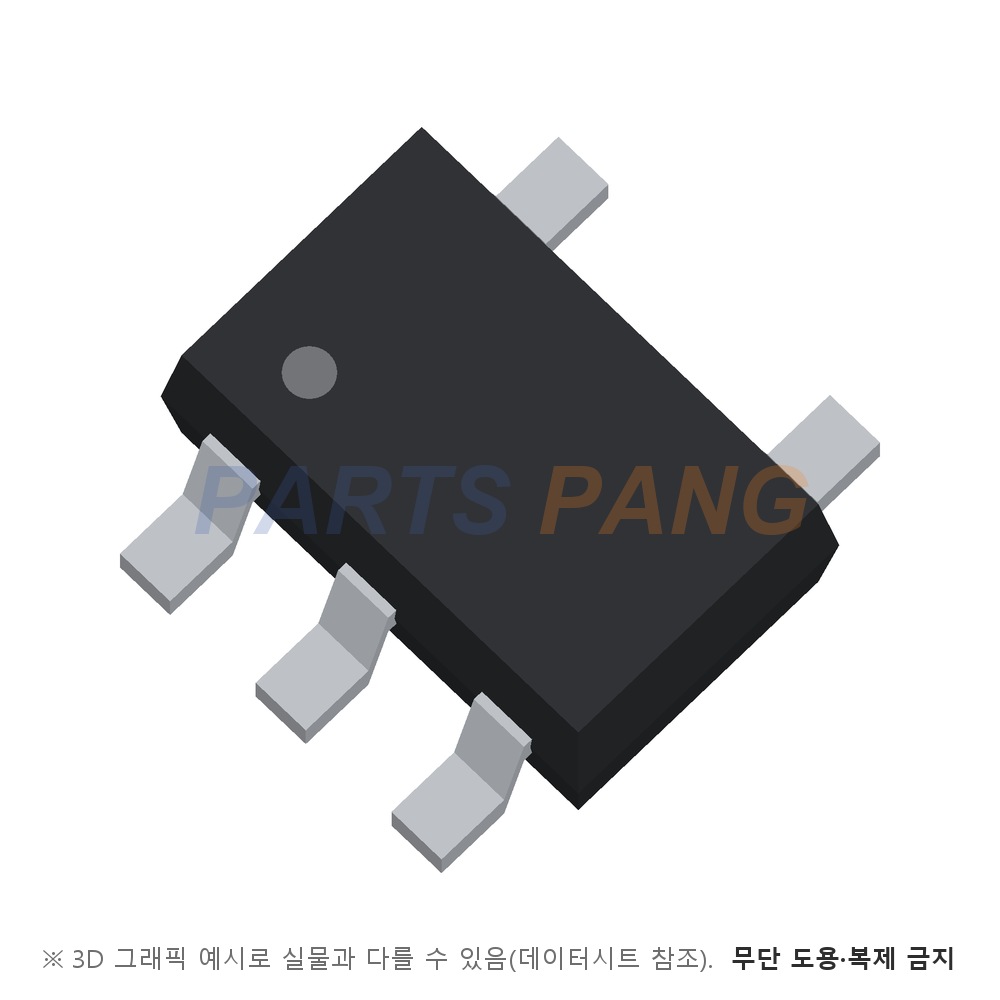

패키지

USV

도시바 외형 SSOP5-P-0.65A · 무게 대표 0.006 g핀 1 NC · 2 IN A · 3 GND · 4 OUT Y · 5 VCC

실장

표면실장

같은 문서에 SMV 외형 TC7S04F(SSOP5-P-0.95 · 0.016 g)가 함께 실려 있고 이 품번 FU 는 더 작은 USV 다. 출력 전류가 TC74HC 계열의 절반이라고 문서가 못박으며 4 mA 급이 필요하면 6 회로 TC74HC04AF 를 본다. 동작 중 평균 전류는 CPD 10 pF 로 ICC(opr) = CPD·VCC·fIN + ICC 식으로 구한다. 1987-08 양산 시작 품번이다.
