TC7W14FU,LF 은 Toshiba 의 3 회로 슈미트 트리거 인버터 입니다. 입력에 이력을 두어 느리거나 지저분한 파형을 깨끗한 논리 신호로 다듬습니다. 구성은 3 회로 슈미트 인버터 이고 동작 전압은 2~6 V 입니다. 출력 구동 전류는 4 mA 이고 동작 온도는 -40~85 ℃ 입니다. SM8(SSOP8-P-0.65) 외형에 표면실장 방식입니다.

구성

3 회로 슈미트 인버터

이력 특성을 가진 인버터 세 개가 한 칩에 들어 있다(핀 1A·2A·3A 입력 · 1Y·2Y·3Y 출력 · 4 GND · 8 VCC · 핀 배치와 기능은 TC7WU04 와 같다)실리콘 게이트 C2MOS 공정이라 LSTTL 수준 속도에 CMOS 저소비를 함께 갖췄다

동작 전압

2~6 V

동작 범위 표의 VCC 이며 절대 최대는 7 V · 입출력 전압 범위는 0~VCC 이다문턱은 VP 최대 3.15 V(대표 2.7) · VN 최소 1.13 V(대표 1.6) · 이력 VH 0.6~1.4 V(대표 1.1 · 4.5 V)이고 2.0 V 에서 VH 0.3~1.0 V · 6.0 V 에서 0.8~1.7 V 이다

출력

4 mA

하이와 로우가 대칭인 출력 임피던스의 최소 구동 전류(4.5 V)이며 6.0 V 에서는 5.2 mA · LSTTL 부하 열 개를 몰 수 있다VOH 최소 4.18 V · VOL 최대 0.26 V(±4 mA · 4.5 V · 25 ℃)이고 -40~85 ℃ 표는 4.13/0.33 V 이다전파 지연 최대 21 ns(5 V · 15 pF · 25 ℃ · 대표 11 ns) · 50 pF 에서는 25 ns(4.5 V · 25 ℃) · 31 ns(-40~85 ℃) · 출력 천이 시간 최대 8 ns(15 pF)대기 전류 ICC 최대 1 µA(25 ℃) · 10 µA(-40~85 ℃ · 6.0 V) · CPD 대표 28 pF(게이트당 ICC/3)

공급 전압 VCC (절대최대)

-0.5~7 V

공급 전압 절대 최대이며 순간이라도 넘기면 소자가 상한다동작 온도 -40~85 ℃ 보관 온도 -65~150 ℃허용 손실 300 mW(SM8 · 형제 TC7W14FK 의 US8 은 200 mW) · 직류 출력 전류 ±25 mA · 전원/접지 전류 ±25 mA · 입출력 전압 -0.5~VCC+0.5 V · 리드 온도 260 ℃(10 초)

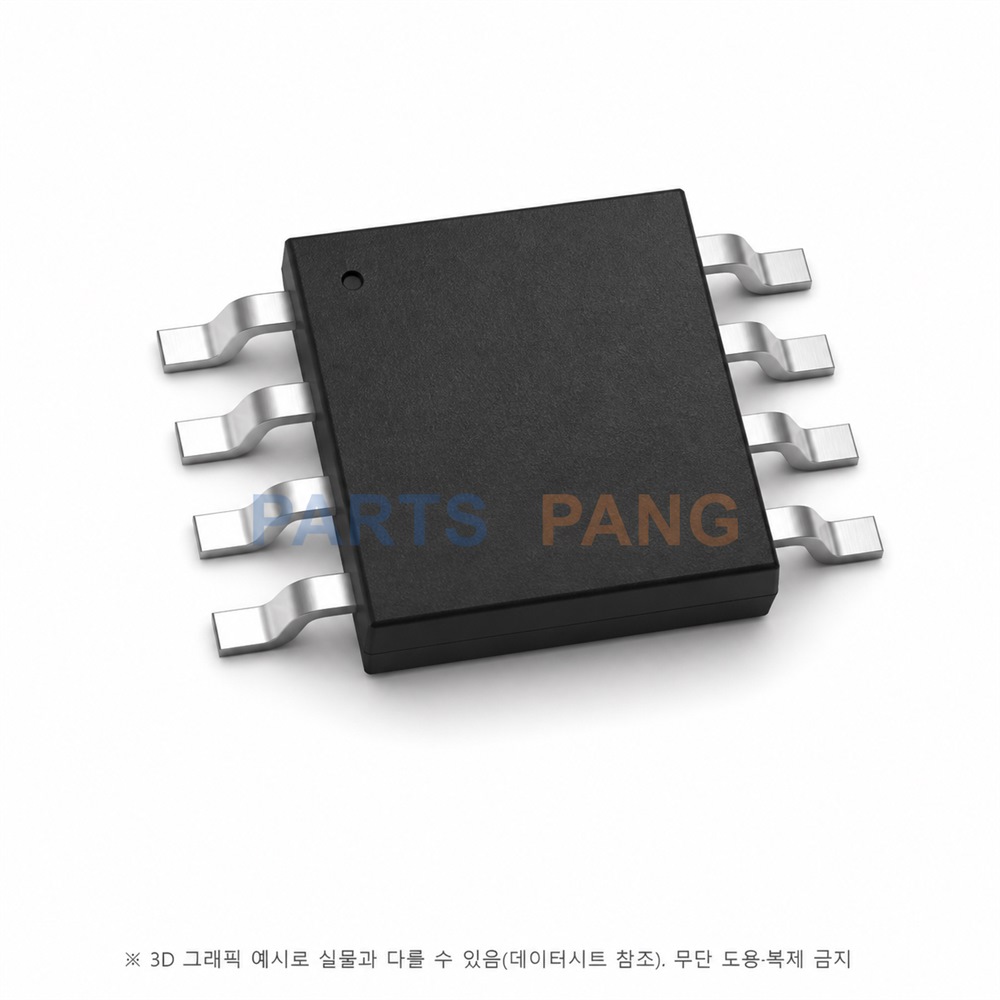

패키지

SM8

도시바 외형 표기는 SSOP8-P-0.65 별칭은 SM8 이고 무게는 대표 0.02 g 이다(문서 Marking 표 · FK 접미가 US8 SSOP8-P-0.50A 0.01 g)

실장

표면실장

슈미트 이력 폭은 전원 4.5 V 조건 대표 1.1 V(최소 0.6 · 최대 1.4 V)로 완만하게 변하는 신호나 잡음이 실린 신호를 깨끗한 논리 신호로 바꿔 주며 문서는 느린 입력 신호를 받는 라인 리시버 용도를 든다. 전파 지연은 전원 5 V 조건 대표 11 ns(최대 21 ns · 15 pF)이고 소비 전류는 주위 온도 25 ℃ 조건 최대 1 µA 이다. 핀 배치와 기능은 TC7WU04 와 같고 입력에 25 % VCC 이력이 붙은 것이다. 같은 문서의 형제 TC7W14FK 는 US8(SSOP8-P-0.50A · 0.01 g · 허용 손실 200 mW) 외형이다.
