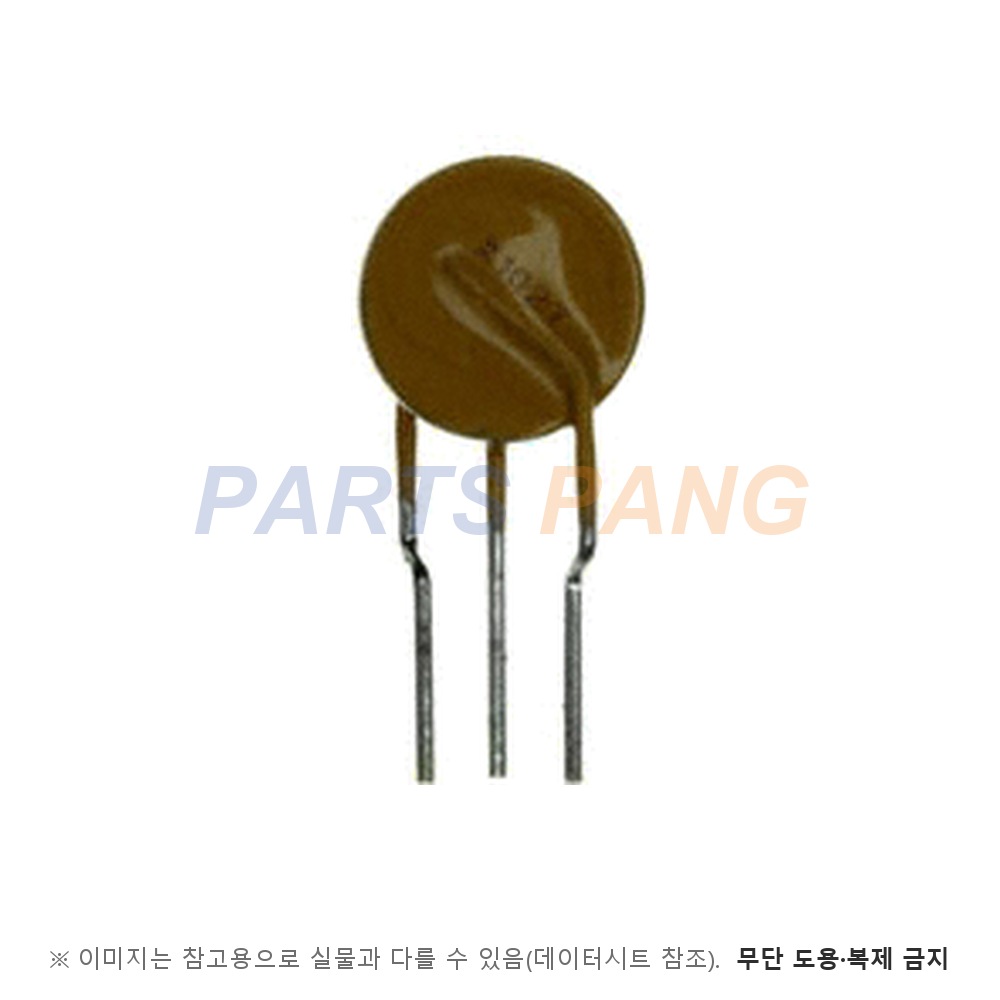

TM2P-10271 은 Littelfuse 2Pro™ 계열 복합 보호 소자로, 과전류용 PPTC(자기 복귀 퓨즈)와 과전압용 MOV(바리스터)를 3리드 에폭시 패키지 하나에 담았습니다. 단자 1-2 사이 PPTC 는 과전류가 흐르면 저항이 커져 전류를 제한하고 원인이 없어지면 복귀하며, 단자 2-3 사이 MOV 는 서지 전압을 클램핑합니다.

유지 전류 (PPTC)

0.15 A

단자 1-2 PPTC 부 · 20 ℃ 기준이며 저항은 6.5~14.0 Ω 이다

트립 전류 (PPTC)

0.30 A

20 ℃ 기준이며 1 A 에서 트립 시간은 대표 0.9초 · 최대 3초다

바리스터 전압 V1mA

260 V

단자 2-3 MOV 부 · 1 mA 직류 기준이며 허용차는 +14% / -7% 다

최대 클램핑 전압

455 V (25 A)

MOV 부 최대값이며 100 V 직류 저항은 10 MΩ 초과 · 정격 전력 0.25 W 다

연속 동작 전압 Vmco

60 Vdc

20 ℃ 최대 연속 동작 전압이다

최대 차단 전류 Iint

3 Arms

20 ℃ 기준이며 제한 시간 고장 정격은 600 Vrms · 40 A 다

패키지

3리드 방사형

에폭시 코팅 · UL94 V-0 · 폭 12.0 mm 이하 · 높이 15.0 mm 이하 · 두께 6.6 mm 이하 · 리드 간격 2.5 mm

실장

스루홀

22 AWG 주석 도금 구리 리드 0.65 mm · 벌크 포장(-2 는 테이프 릴) · 마킹 1027

이 품번의 값은 Littelfuse 2Pro™ Device 계열 제품 사양서 SCD26449(Rev J · 2016년 7월 26일)에서 읽었습니다. 용도는 통신 · 신호 회로로 적혀 있고, 전 단자(1-3)는 TIA-968 Type A/B · ITU-T K.20/K.21 낙뢰 시험을 견디도록 정해져 있습니다. 기관 인증은 N/A 로 표기되어 있으며 RoHS · ELV · 무연입니다. 고를 때는 선로 동작 전압보다 높은 Vmco, 정상 전류보다 큰 유지 전류, 보호 대상 내압보다 낮은 클램핑 전압을 함께 확인하십시오. 사용 온도 범위는 이 문서에 없고 모든 정격은 20 ℃ 기준입니다.
