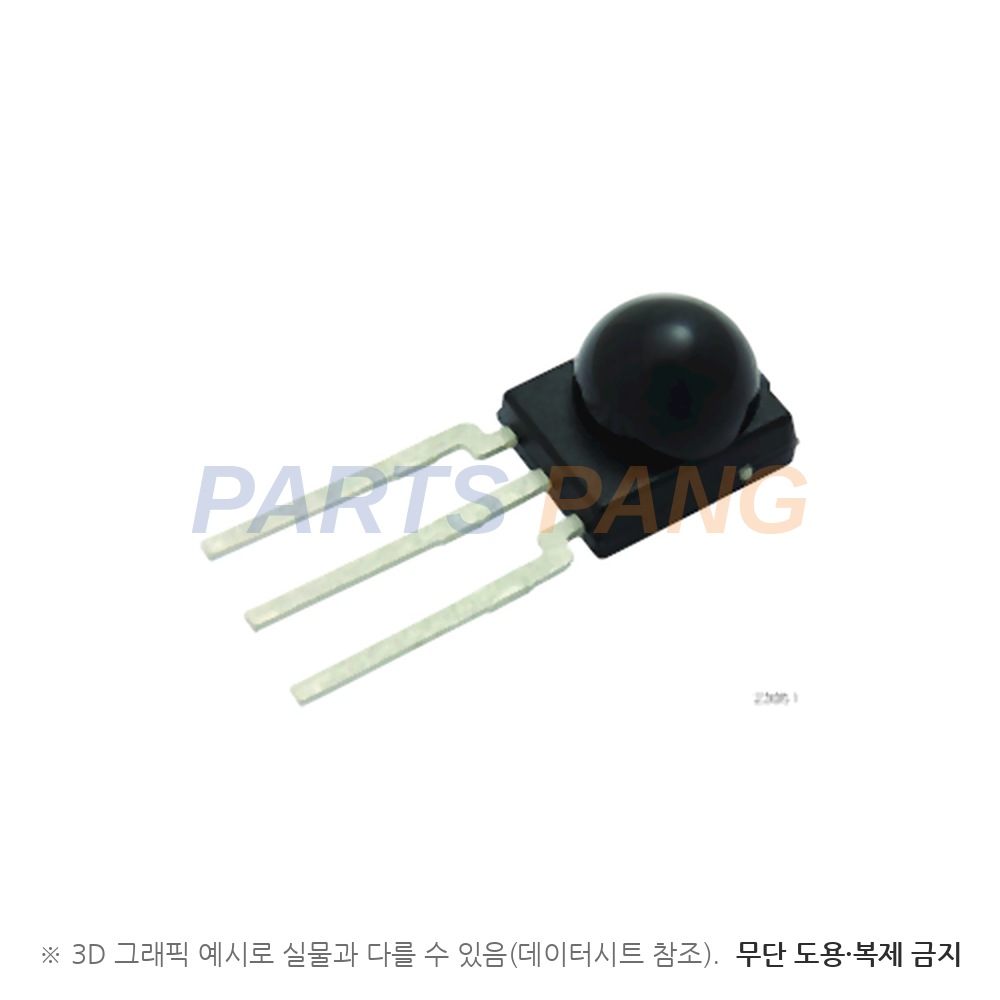

TSSP93038SS1ZA 는 Vishay Semiconductors 의 반사형 센서 · 광 배리어 · 고속 근접 감지용 IR 센서 모듈로, 38 kHz 반송 주파수 · Minimold 패키지 품번입니다. 어두운 곳부터 직사광까지 일정한 감도 · 최대 2 m 의 존재 감지 · TSAL6200 · IF = 50 mA 로 최대 12 m 의 광 배리어 · 응답 5 ms 에서 최대 2 m 의 고속 근접 감지를 갖췄습니다. 핸드 드라이어·디스펜서·수전·변기 세척용 반사형 센서 · 자판기 낙하 검출 · 보안·반려동물 게이트 · 사람·물체 근접 스위치 용도에 씁니다.

반송 주파수

38 kHz

부품표의 반송 주파수다

출력 방식

액티브 로우

940 nm 적외선 버스트를 받으면 출력이 로우가 된다 · 블록도상 VS 로 33 kΩ 풀업이다

공급 전압

2.0 V to 3.6 V

동작 범위이며 최대 정격은 -0.3 V to +3.6 V 다

소비 전류

0.37 mA

Ev = 0 · VS = 3.3 V 대표값이며 범위 0.25 mA to 0.45 mA · 직사광 Ev = 40 klx 에서 대표 0.8 mA 다

최소 조도 감도

1.3 mW/m²

최소 방사조도 Ee min. · 펄스 폭 허용차 tpi - 5/f0 < tpo < tpi + 6/f0 · 시험 신호 Fig. 1 대표값이며 범위 0.9 mW/m² to 1.8 mW/m² · 최대 조도 Ee max. 는 30 W/m² 이상이다

수신 지향각

±45°

전송 거리 반감 각(ϕ1/2) 대표값이다

출력 지연 td

7/f0 to 15/f0

Fig. 1 시험 신호(TSAL6200 · IF = 0.4 A · 30 펄스) 기준이다

출력 로우 전압 VOSL

100 mV 이하

IOSL = 0.5 mA · Ee = 2 mW/m² · 시험 신호 Fig. 1 최댓값이다

동작 온도

-25 ℃ to +85 ℃

주위 온도 Tamb 정격이며 보관 온도 Tstg 는 -25 ℃ to +85 ℃ 다

출력 전류 IO

5 mA

최대 정격이며 공급 전류 IS 정격은 5 mA 다

전체 전력 손실 Ptot

10 mW

최대 정격(Tamb ≤ 85 ℃)이다

접합 온도 Tj

100 ℃

최대 정격이다

패키지

Minimold

부품표 패키지명이며 외형은 5.4 W × 6.35 H × 4.9 D mm 다

실장

스루홀

부품표 Mounting 「Leaded」 표기다

값은 TSSP93038SS1ZA 데이터시트(문서 82910 · 2022년 10월판)의 부품표 · 기본 특성 · 최대 정격표에서 읽었습니다. 벌크 포장은 봉지당 300 pcs · 카톤당 6봉지(1800 pcs)입니다. 이 데이터시트에는 피크 감도 파장 수치가 없고, 설명은 940 nm 적외선 버스트에 응답한다고 적습니다.
