UDZV-TE-176.2B 는 ROHM UDZV 계열의 6.2V 급 제너 다이오드입니다. 소형 몰드 UMD2 외형에 담긴 실리콘 에피택셜 플레이너 구조의 정전압 소자이며 정격 전력은 200mW 입니다. 제너 전압은 시험 전류 5mA 에서 6.060 ~ 6.330V 로 관리되고 용도는 전압 안정화입니다. TE-17 은 엠보스 테이프 포장 코드입니다.

제너전압 Vz

6.060 ~ 6.330V

제너 전류 5mA 조건이고 측정 시간은 40ms 다 · 공칭값은 6.2V 다

허용오차

B 등급

품번 끝의 B 등급 범위로만 규정되고 백분율 표기는 없다 · 이웃 품번은 5.6B 5.490 ~ 5.730V · 6.8B 6.650 ~ 6.930V 다

제너 임피던스 Zzt

최대 60Ω

동작 임피던스 ZZ 로 규정되며 제너 전류 5mA 조건이다 · 0.5mA 에서는 ZZK 최대 100Ω 이다 · 같은 표에서 5.6B 도 60Ω · 6.8B 는 40Ω 이다

제너시험전류 IZT

5mA

제너 전압과 동작 임피던스를 규정하는 기준 전류다

순방향 전압 VF

데이터시트에 수치 없음

특성 곡선만 실려 있고 표 값은 규정돼 있지 않다 · 순방향 특성이 설계 조건이면 곡선으로 확인한다 · 역방향 전류는 VR 3.0V 에서 최대 1µA 다

정격 전력

200mW

주위 온도 25℃ 기준 절대 최대 정격이다주위 온도가 오르면 접합부 온도 상한을 넘지 않도록 감액해 쓴다

접합부 온도 Tj

150℃

절대 최대값이고 보관 온도는 -55 ~ +150℃ 다구조는 실리콘 에피택셜 플레이너이고 문서는 고신뢰 · 소형 몰드를 특징으로 든다

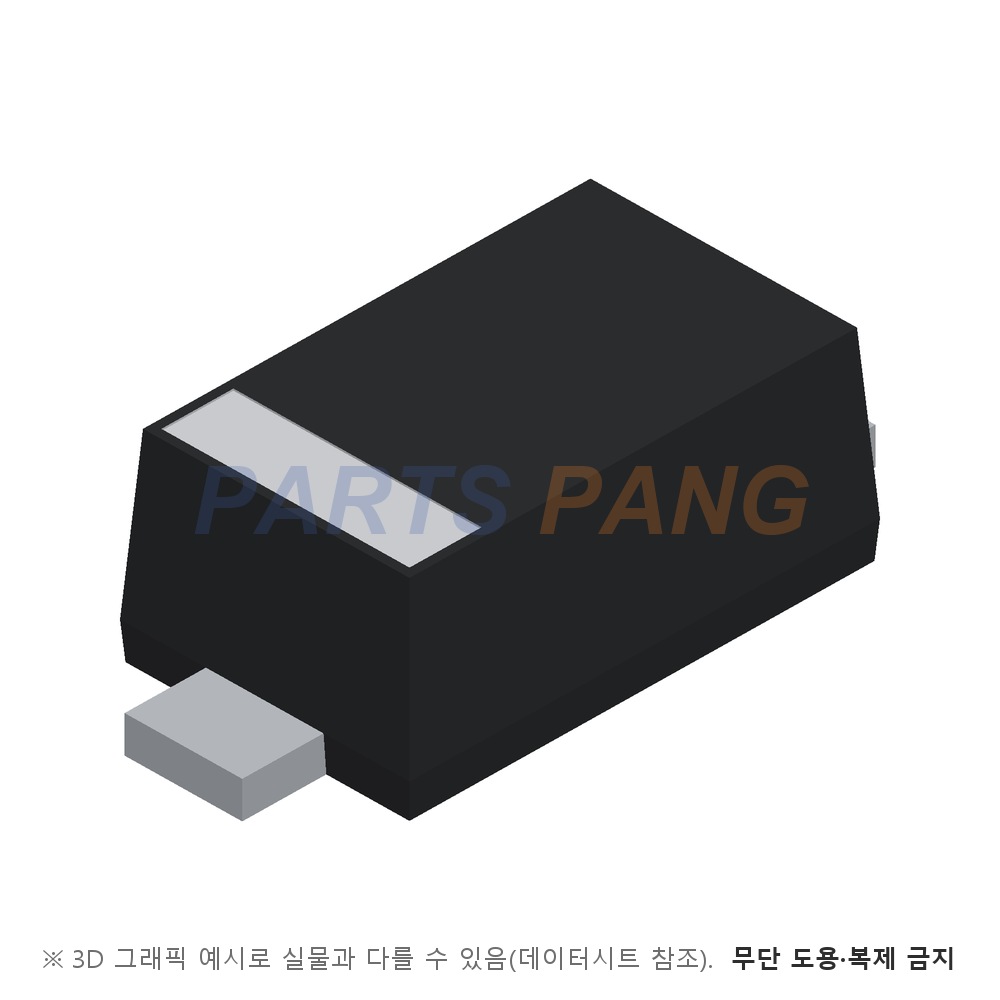

패키지

UMD2

SOD-323F · SC-90A 와 같은 외형이고 각인은 E2 다

실장

표면실장

엠보스 테이프 · 릴 지름 180mm · 테이프 폭 8mm 이며 기본 주문 단위는 3,000개 · 테이핑 코드는 TE-17 이다

ROHM 문서 제목은 UDZV6.2B 이고 품목명의 TE-17 은 테이핑 코드입니다. UDZV 계열은 2.0V 부터 47V 까지 한 문서에 실려 있으며 39B 이상은 시험 전류가 2mA 로 바뀝니다. 역방향 전류를 규정하는 전압은 품번마다 다르고 6.2B 는 3.0V 입니다. 제너 다이오드는 직렬 저항으로 전류를 제한해 쓰고 그 전류가 시험 전류 부근일 때 규격 전압과 임피던스가 나옵니다. 소비 전력은 제너 전압과 전류의 곱이므로 부하가 빠진 최악 조건까지 200mW 안에 들도록 직렬 저항을 잡으십시오.
