개요

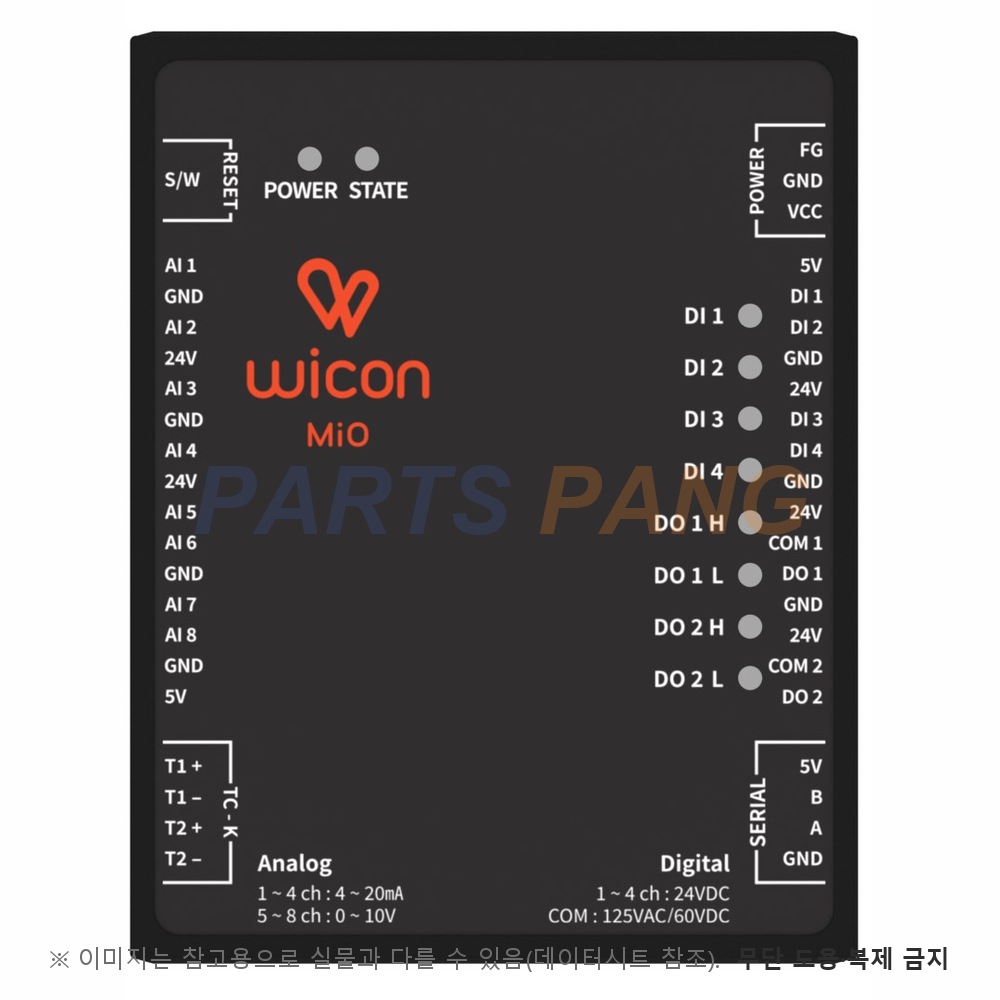

이 Wicon-MIO는 K형 열전대 2채널·아날로그 8채널·디지털 4채널 입력과 릴레이 출력 2채널을 갖춘 산업용 데이터 수집 장치입니다. RS485 Modbus RTU로 PLC나 울랄라랩 게이트웨이에 연결해 설비 데이터를 모읍니다.
주요 사양
- 입력 채널
- 14채널
- 열전대 2 · 아날로그 8 · 디지털 4
- 분해능
- 16bit
- 입력 범위
- 4~20mA · 0~10V
- 아날로그 각 4채널
- 인터페이스
- RS485
- Modbus RTU · 1200~115200bps
입출력
- 열전대 입력
- K타입 2채널
- 열전대 측정 범위
- -50 ~ 350℃
- 디지털 입력 레벨
- 0 · 24VDC
- 전압입력(PNP)·무전압입력(NPN) 선택
- 디지털 입력 모드
- 디지털 입력·펄스 카운터
- 릴레이 출력
- 2채널
- 최대 개폐 전압
- 60VDC · 125VAC
- 최대 통전 전류
- 2A
- 출력 방식
- A접점(NO)·B접점(NC) 선택
- 릴레이 제어
- 수동(Modbus) · 자동(임계치)
- 전원 출력
- 5V × 2 · 24V × 5
- 각 최대 500mA
- 설정
- 스위치 · Windows 프로그램
- 인증
- KC · FCC
전원·기계
- 입력 전원
- 24VDC (36W)
- 크기
- 108 × 84 × 28 mm
- 무게
- 120g
- DIN 레일 마운트 제외
- 설치
- DIN 레일 마운트
참고
울랄라랩 스마트팩토리 플랫폼 윔팩토리용 장치로, Wicon-MOXA·Wicon-Serial·Wicon-L(Serial)과 결합해 데이터를 수집합니다. 채널별 Limit 을 설정해 릴레이를 자동으로 제어할 수 있습니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
아날로그 채널은 종류가 고정입니다
AI 1~4는 4~20mA, AI 5~8은 0~10V 전용입니다. 전류형 센서와 전압형 센서를 섞어 쓰실 때는 배선 전에 채널을 나눠 두시길 권합니다.
릴레이 접점 한계
릴레이 출력은 60VDC·125VAC, 최대 2A입니다. 모터나 램프처럼 돌입전류가 큰 부하는 보조 릴레이를 거쳐 구동하시는 게 안전합니다.
센서 전원 합계 확인
본체의 5V·24V 전원 출력은 각 최대 500mA입니다. 루프 전원형 센서를 여러 개 물리실 때는 소비 전류 합계를 먼저 계산해 보시길 권합니다.
