ZMY6.2는 ZMY3.9~ZMY100 계열의 6.2V 등급 1W 제너 다이오드입니다. MELF 유리 케이스의 표면실장 부품이고 계열은 3.9V 부터 100V 까지 덮습니다.

제너전압 Vz

6.2 V

Vz 범위 5.8 ~ 6.6 V · IZ 시험 전류 100 mA · 20 ms 펄스 시험

제너시험전류 IZT

100 mA

제너 임피던스 Zzt

2 Ω

최대값 · f=1 kHz · 대표값 1 Ω

온도계수

-1 ~ +6 (10^-4/K)

IZ 시험점

역방향 전압 VR

2.0 V 이상

IR=0.5 µA 조건

허용 제너 전류 Iz

128 mA

Tamb=25℃

정격 전력

1 W

Ptot · 전극이 주위 온도로 유지되는 조건

접합부 온도 Tj

175 ℃

보관 온도 Ts

-55 ~ +175 ℃

열저항 RthA

170 K/W

최대값 · 접합에서 주위 공기까지

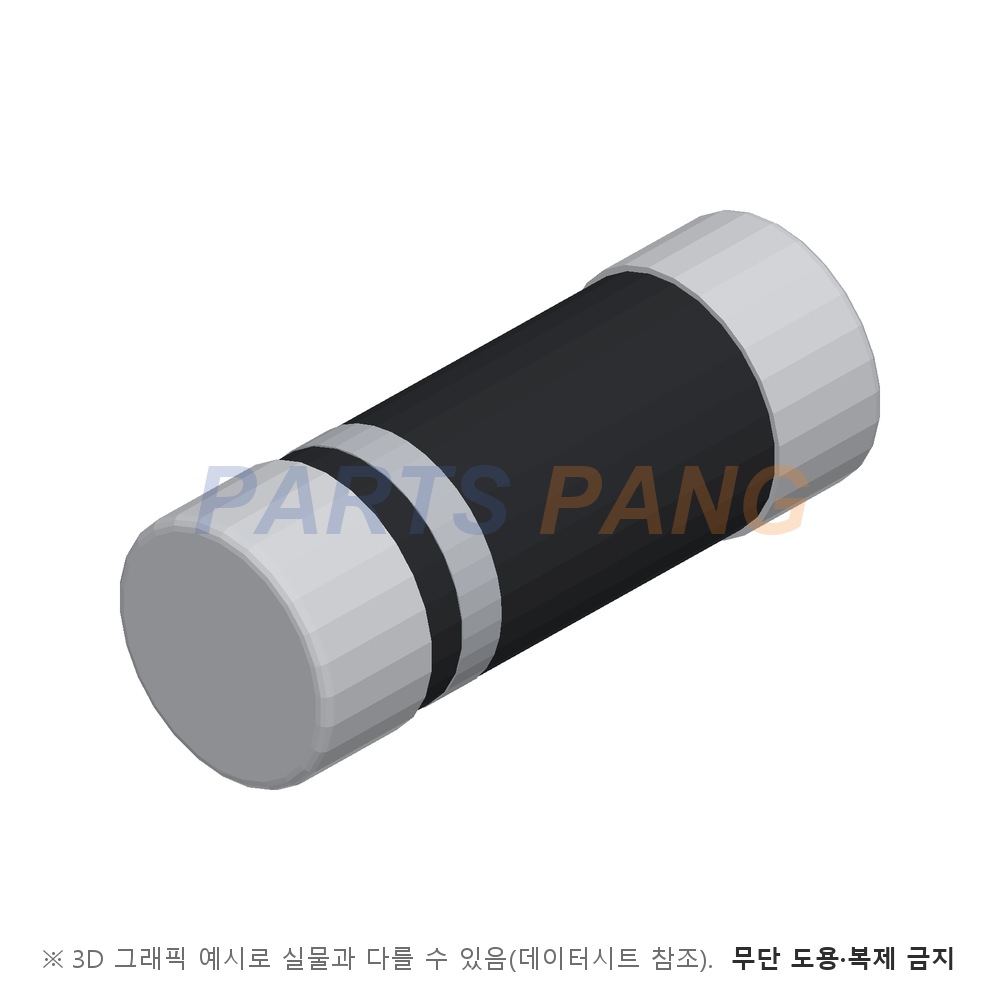

패키지

MELF

실장

표면실장

계열은 ZMY3.9 부터 ZMY100 까지이고 이 문서 한 장이 전 등급을 함께 다룹니다. 시험 전류는 등급마다 달라 ZMY3.9~ZMY8.2 가 100mA, ZMY9.1~ZMY15 가 50mA, ZMY16~ZMY33 이 25mA, ZMY36 위로는 10mA 이하입니다. 온도계수는 6.2V 부근에서 부호가 바뀌어 이 등급이 -1~+6 (10^-4/K) 로 0 을 걸칩니다.
