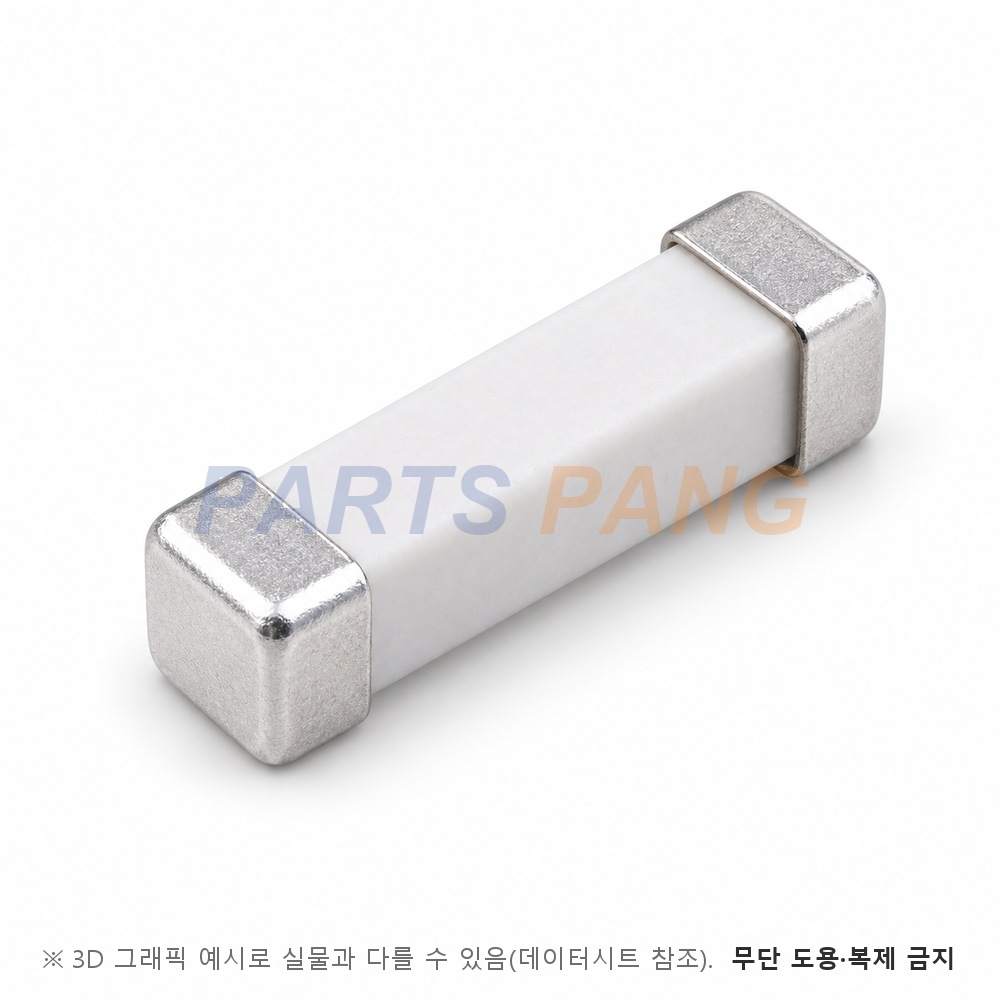

0456025.ER 은 Littelfuse 456 계열 고전류 초속단형 NANO2 칩 퓨즈입니다. 높은 전류가 필요한 회로를 위해 만든 소형 정사각형 NANO2 퓨즈로, 같은 계열이 20A~40A 정격으로 나옵니다. 고전류 표면실장 퓨즈는 수십 A 가 흐르는 회로를 기판 위에서 직접 보호하므로, 실장 기판의 동박 · 방열 조건이 퓨즈 온도와 동작에 영향을 줍니다.

정격 전류

25 A

정격의 100 % 에서 4시간 이상 견디도록 정한 정격 전류다

정격 전압

125 V

표의 최대 정격 전압이며 정격 전류 구간마다 다르다

저항값

0.00192 Ω

정격의 10 % 미만 전류 · 23 ℃ 에서 잰 공칭 냉간 저항이다

용단 I²t

45 A²s

1 ms 용단 시간 기준 공칭값이다

전압 강하

68.38 mV

공칭 전압 강하다

차단 용량

100 A @ 125 V AC · 300 A @ 65 V AC

500 A @ 72 V DC · 1000 A @ 32 V DC 도 함께 적혀 있다 · 25A 행에 적힌 값이며 전압 조건마다 차단 용량이 다르다

차단 시간 특성

초속단형(Very Fast-Acting)

정격의 100 % 는 4시간 이상 견디고 200 % 에서는 60초 이내에 끊긴다

사용 온도

-55 ℃ to +125 ℃

적절한 감액을 적용한 조건의 동작 온도다

사이즈

10.08 × 3.05 mm

20A~30A 품번 외형으로 길이 10.08 mm · 폭과 높이 3.05 mm 이며 본체는 세라믹, 캡은 은도금 황동이다

실장

표면실장

E = 2500개 테이프 앤 릴(ER) 포장이다

이 품번의 값은 Littelfuse 456 계열 데이터시트(개정 04/27/16)의 전기 사양표에서 25(025.) 행을 읽었습니다. 같은 표의 456 계열은 20A~40A 이고 20A~30A 는 125 V, 40A 는 72 V 입니다. 적용처로 PC 서버 전압 레귤레이터 모듈 · 서버 냉각팬 · 기지국 전원을 들고 있습니다. 고를 때는 정격 전류와 함께 회로 전압별 차단 용량, 실장 기판의 동박 면적에 따른 온도 상승을 같이 확인하십시오. 인증은 UL E10480 · CSA 29862 입니다.
