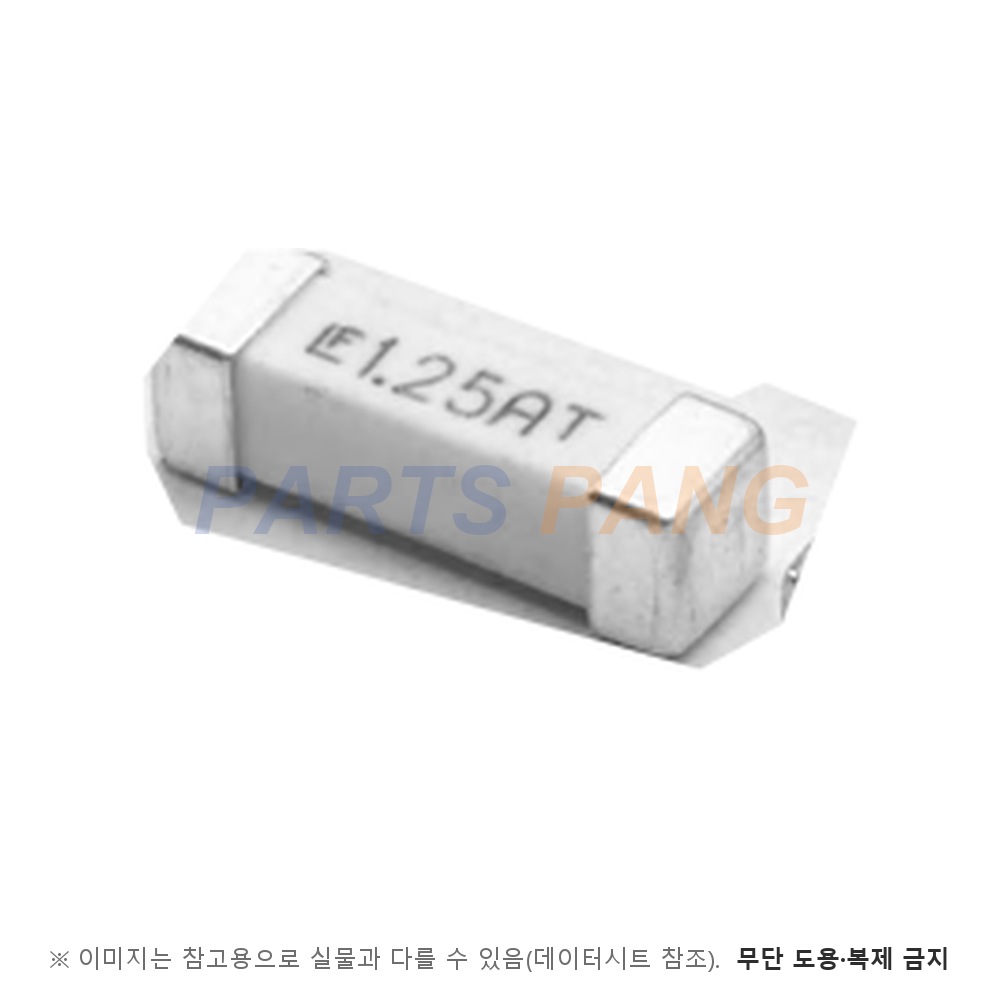

04611.25ER 은 Littelfuse 461 계열 TeleLink 서지 내성 칩 퓨즈입니다. 통신 장비용 서지 내성 퓨즈로, 직렬 저항 없이 SIDACtor TVS 나 Greentube 가스 방전관과 짝지어 GR-1089-CORE · TIA-968-A · ITU K.20/K.21 같은 통신 서지 규격 대응을 돕습니다. NANO2 퓨즈는 정사각형 단면의 세라믹 본체 안에 퓨즈 소자를 둔 표면실장 퓨즈로, 양 끝 캡 전극을 리플로 납땜해 기판에 바로 실장합니다.

정격 전류

1.25 A

정격의 100 % 에서 4시간 이상 견디도록 정한 정격 전류다

정격 전압

600 V

표의 최대 정격 전압이며 정격 전류 구간마다 다르다

저항값

0.104 Ω

정격의 10 % 전류로 잰 값이고 1 ℃ 당 0.5 % 씩 변한다

용단 I²t

16.5 A²s

10 ms 이하 용단 기준 값이며 정격의 10배 전류에서의 대표값은 22 A²s 다

차단 용량

50 A @ 250 V AC · 60 A @ 600 V AC

100 A @ 80 V DC 도 함께 적혀 있다 · 표에서 0.500A~2.00A 구간에 공통으로 적힌 값이다

차단 시간 특성

지연형(Slo-Blo)

정격의 100 % 는 4시간 이상 견디고 250 % 에서는 1~120초 사이에 끊긴다

사용 온도

-55 ℃ to +125 ℃

데이터시트 동작 온도 범위다

온도 상승

82 ℃ 미만

정격 전류에서 온도가 안정된 뒤 잰 값이며 전류와 기판 배선에 따라 달라진다

사이즈

10.10 × 3.12 mm

길이 10.10 mm · 폭과 높이 3.12 mm 이며 본체는 세라믹, 캡은 은도금이다

실장

표면실장

E = 2500개 테이프 앤 릴(ER) 포장이다

이 품번의 값은 Littelfuse 461 계열 TeleLink 데이터시트(개정 05/18/15)의 품목별 전기 사양표에서 1.25A 행을 읽었습니다. 같은 표의 461 계열은 0.500A · 1.25A · 2.00A 세 가지이고 모두 600 V 입니다. UL 60950 전력 교차(power cross) 시험 조건표도 함께 실려 있습니다. 고를 때는 정격 전류 구간마다 정격 전압과 차단 용량 조합이 달라지므로, 표에서 해당 정격 행의 전압 · 차단 용량을 회로 조건과 함께 확인하십시오. 인증은 UL E10480 · CSA 29862 입니다.
