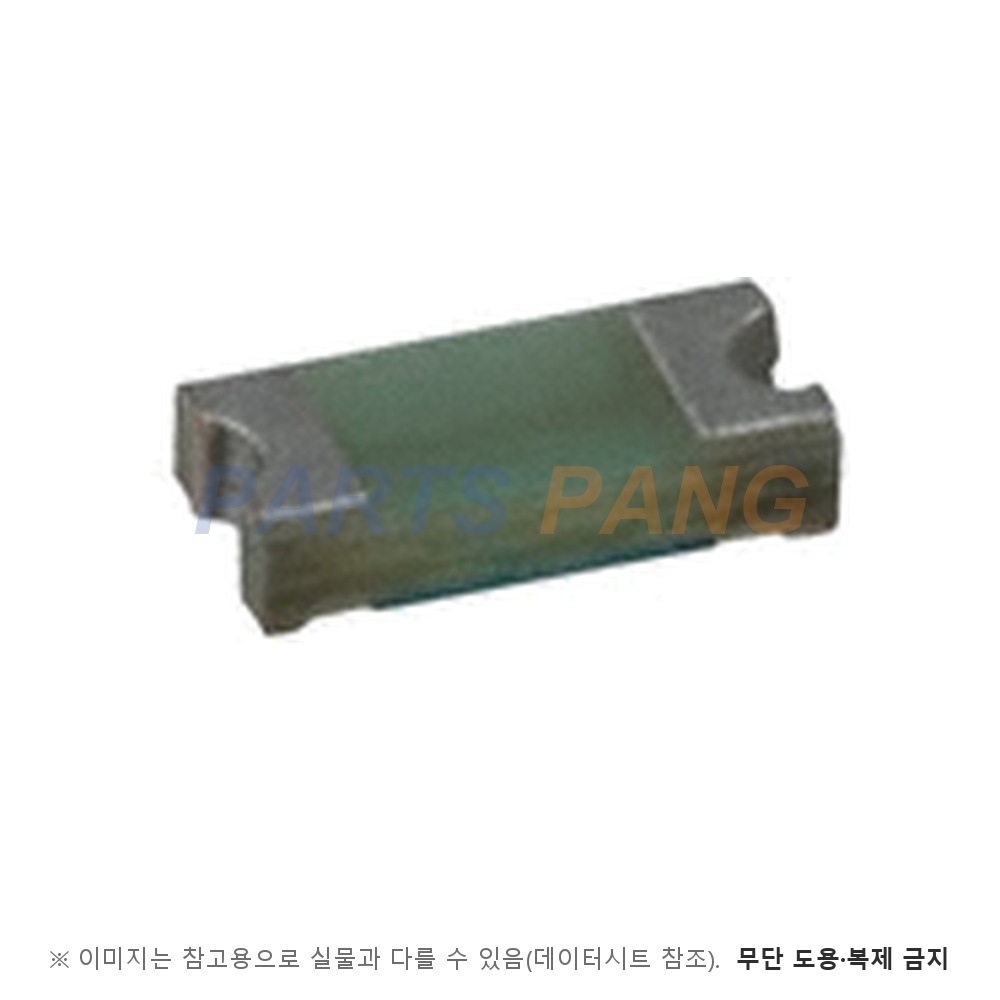

04661.25NRHF 는 Littelfuse 466 계열 1206 초속단형 박막 칩 퓨즈입니다. 휴대기기처럼 공간이 좁은 회로의 2차 측 보호용 1206 크기 박막 퓨즈로, 상면 마킹 코드로 정격을 시험 없이 확인할 수 있습니다. 박막(Thin Film) 칩 퓨즈는 기판 위에 얇은 금속막으로 퓨즈 소자를 만든 초소형 표면실장 퓨즈라, 휴대기기처럼 공간이 좁은 회로의 2차 측 보호에 알맞습니다.

정격 전류

1.25 A

25 ℃ 에서 정격의 100 % 를 4시간 이상 견디도록 정한 정격 전류다

정격 전압

63 V

표의 최대 정격 전압이며 정격 전류 구간마다 다르다

저항값

0.057 Ω

정격의 10 % 전류 · 25 ℃ 에서 잰 공칭 냉간 저항이다

용단 I²t

0.0640 A²s

공칭 용단 I²t 다

전압 강하

85.71 mV

정격 전압에서 잰 공칭 전압 강하다

소비 전력

0.1071 W

정격 전류에서의 공칭 소비 전력이다

차단 용량

50 A @ 63 V AC/DC

표에서 0.500A~2.00A 구간에 공통으로 적힌 값이다

차단 시간 특성

초속단형(Very Fast-Acting)

25 ℃ 에서 정격의 100 % 는 4시간 이상 견디고 200 % 는 5초 이내, 300 % 는 0.2초 이내에 끊긴다

사용 온도

-55 ℃ to +90 ℃

데이터시트 동작 온도 범위이며 이보다 높은 주위 온도는 온도 재정격 곡선을 따른다

사이즈

1206

본체는 고내열 기판(Advanced High Temperature Substrate)이고 소자 위는 컨포멀 코팅으로 덮여 있다

실장

표면실장

N = 5000개 테이프 앤 릴(NR) 포장이며 끝의 HF 는 할로겐 프리 품목 표기다

이 품번의 값은 Littelfuse 466 계열 데이터시트(개정 10/10/16)의 품목별 전기 사양표에서 1.25A(1.25) 행을 읽었습니다. 같은 표의 466 계열은 0.125A~5.00A 이고, 0.125A~0.375A 는 125 V, 0.500A~2.00A 는 63 V, 2.50A~5.00A 는 32 V 입니다. 고를 때는 정격 전류 구간마다 차단 용량 칸이 묶여 있으므로 해당 정격 행의 값으로 회로 전압 · 단락 전류를 확인하고, 돌입 전류는 용단 I²t 로 비교하십시오. 인증은 UL E10480 · CSA 29862 입니다.
