상세 정보
개요

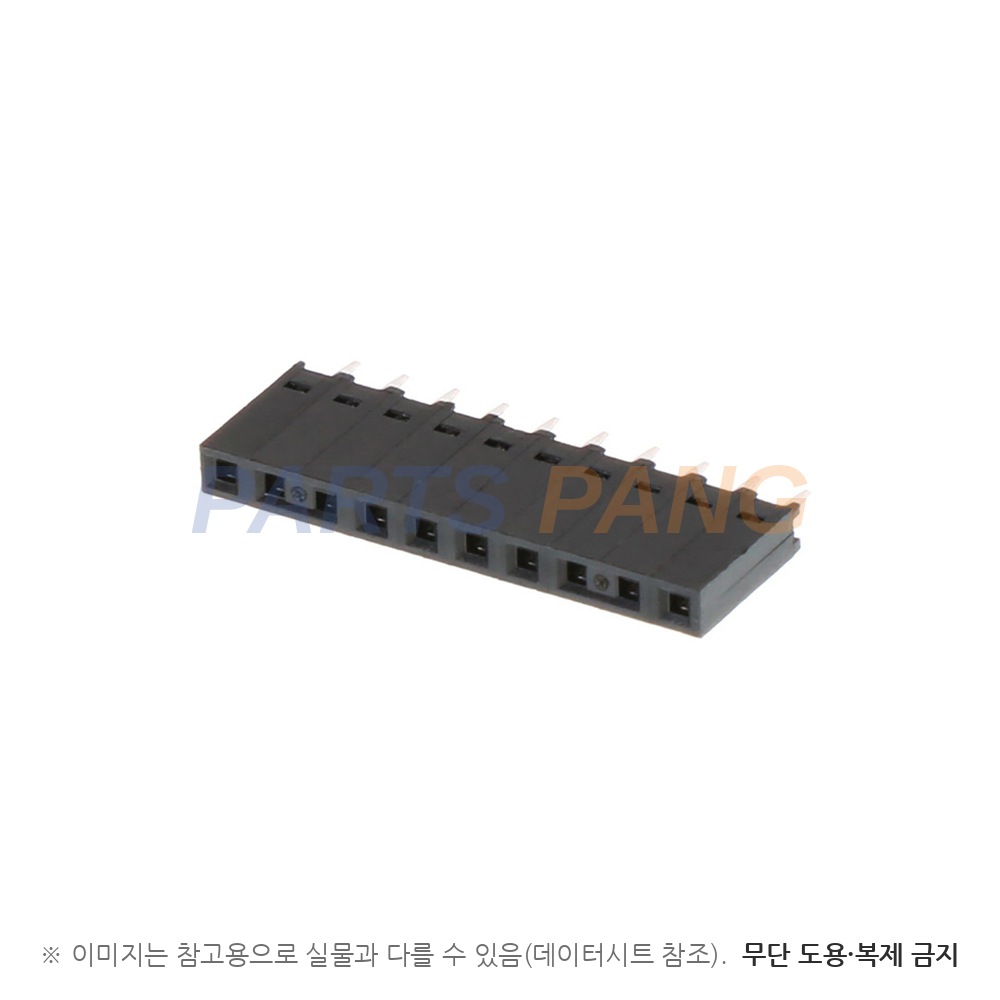

0901471110 은 Molex C-Grid III 계열 90147 시리즈(Single Row Vertical)의 2.54mm 피치 1열 수직형 PCB 커넥터입니다. 이 사양서는 핀 게이지 삽입력 규정을 적용하는 리셉터클 측 부품으로 90147 을 다루며, 정격 3A · 350V DC/AC · -55℃~+125℃ 의 성능 요구사항을 규정합니다. UL 파일 E29179 로 등록되어 있습니다.
전기 특성
- 정격전류
- 3A
- 접촉저항
- 20mΩ
- 초기값 · 20mV 100mA 저레벨 측정 · 변화량 10mΩ 이내
- 절연저항
- 1000MΩ
- 인접 접점 간 500VDC 1분 · PCB 커넥터 기준
최대 정격
- 정격전압
- 350V DC/AC
- IEC 130-1 기준 동작 전압 상한
- 동작온도
- -55℃~+125℃
- PCB 커넥터 기준 · 비동작 보관 온도도 같은 범위
기계
- 피치
- 2.54mm
- 배열
- 1열 수직형
- 접점 유지력
- 15N 이상
- IEC 512-8 시험 15b · 90147 기준
- 삽입력
- 1N 이하
- 금도금 기준 · 주석 프리플레이트 3N · 후도금 5N 이하
- 인출력
- 0.2N 이상
- 납땜성
- 235℃ 2s
- 침지 면적 95% 이상 결함 없음
- 포장
- 트레이
참고 (계열·용도)
C-Grid III 계열은 같은 2.54mm 피치의 실드·비실드 헤더(90130 · 90136 · 90120 · 90131 등), 크림프 단자 90119, 하우징(90142 · 90156 등)으로 구성되며 90147 은 그중 1열 수직 PCB 커넥터, 90148 은 1열 수평형, 90151 · 90152 는 2열형입니다. 극수 · 높이 · 도금 클래스는 이 사양서에 품번별 표기가 없습니다.
