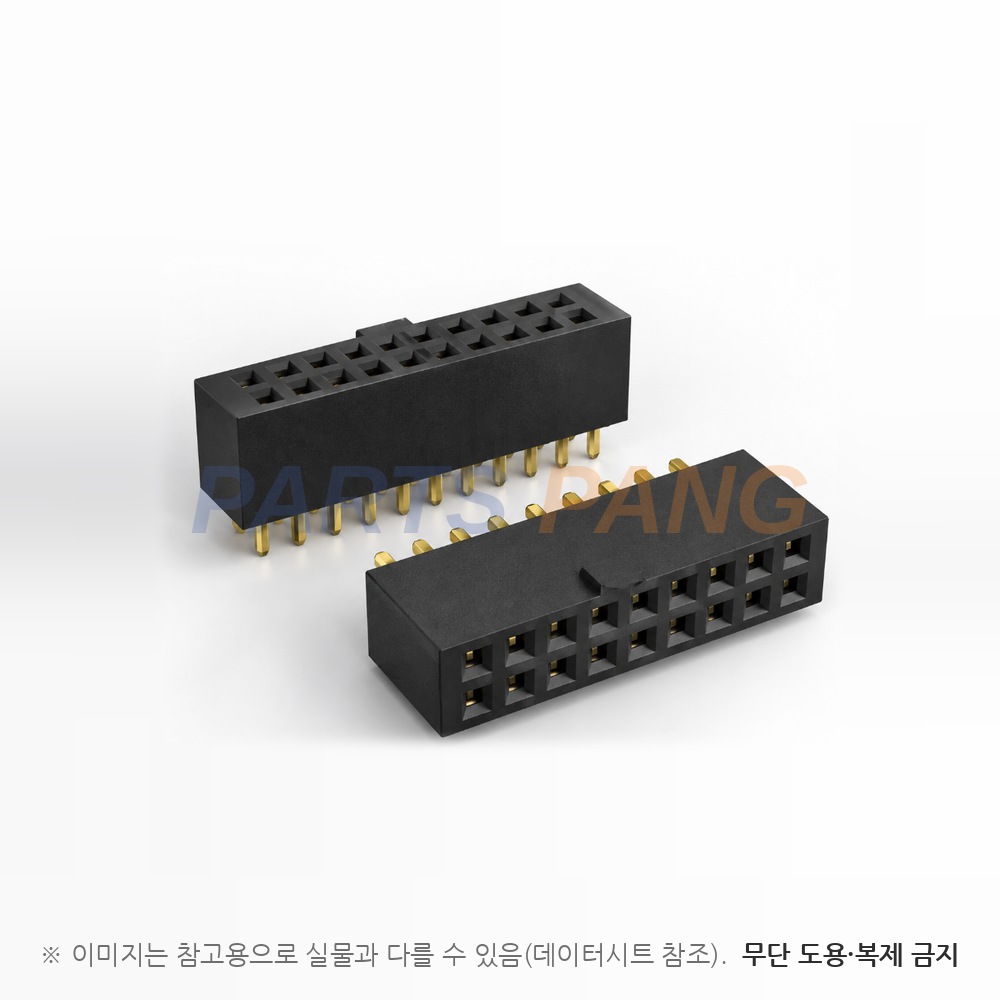

FH254B1-20DR(R/A) 는 2.54mm 피치 2열 20핀 직각 스루홀 핀헤더 소켓(Female Header)입니다. 품번의 B1 은 본체 한쪽 측면에 극성 키(Bump)가 있는 형식이라 박스헤더(Box Header)와 방향을 맞춰 끼웁니다. 품번 끝의 DR 은 2열 직각(Dual Right Angle) 이고 20 은 접점 수입니다.

정격전류

3A

접촉저항

20mΩ Max

절연저항

1000MΩ Min

내전압

1000V AC

동작온도

-40~+105℃

최대 공정 온도

180℃

30~60초 기준이고 200℃ 에서는 10초다

피치

2.54mm

열 간격도 2.54mm 다

극수

2열 20핀

소켓 높이

8.5mm

공차 ±0.15mm 다

실장

스루홀 직각

폭

6mm

극성 키를 포함하면 7.0mm 다

전장

2.54×(N−1)+8mm

N 은 열당 핀수로 이 품번은 10 · 공차 ±0.3mm 다

접점

황동

도금은 금 또는 주석이고 니켈 50µ" 위에 올린다

하우징

폴리에스터(PBT)

UL94V-0 등급이다

이 품번의 값은 FH254B1 계열 도면(FH254B1-XXDS)에서 읽었습니다. 품번은 FH(Female Header) · 254(2.54mm 피치) · B1(극성 키 형식) · 접점 수 · DS(직립)/DR(직각) 순서입니다. 실장 방향만 다른 짝 품번은 FH254B1-20DS(S/T)(직립) 이며 둘 다 파츠팡 취급 품목입니다. 직각형의 핀 굽힘 위치·구멍 배치 치수는 도면이 따로 있어 이 상세에 싣지 않았습니다.

극성 키 폭

3.7mm

접점 도금(금 또는 주석)은 품번으로 구분되지 않습니다.
