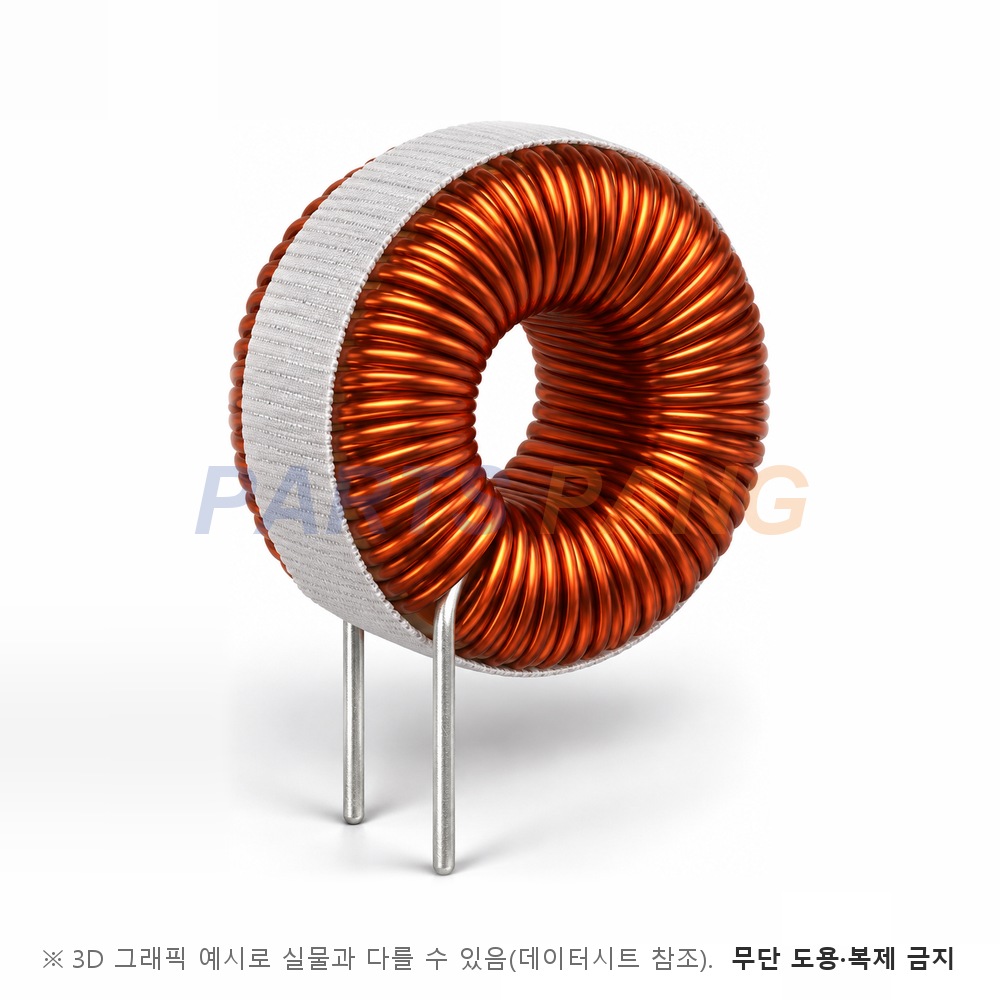

2200HT-221-V-RC 은 Bourns 의 2200HT 고온·고전류 토로이드 인덕터입니다. 토로이달 코일은 도넛 모양 코어에 선을 감은 인덕터로, 자속이 코어 안에서 닫힌 고리를 이루기 때문에 바깥으로 새는 자기장이 아주 적습니다. 같은 인덕턴스를 내는 드럼형이나 개자로형보다 주변 회로에 주는 간섭이 작아 전원 입출력 필터나 출력 초크처럼 노이즈가 문제가 되는 자리에 씁니다. 고를 때는 필요한 인덕턴스를 먼저 정하시고, 그 값이 실제 흐르는 직류 전류에서 얼마나 떨어지는지와 직류 저항이 만드는 손실을 함께 보셔야 합니다. 품번 끝의 -V 는 수직 실장 · -H 는 수평 실장을 뜻합니다.

인덕턴스

220 µH

품번의 221 이 220 µH 를 뜻하며 1 KHz 무부하 측정값이다. 정격 전류에서는 137.5 µH 로 내려간다

허용오차

± 15 %

문서가 계열 전체에 같은 인덕턴스 허용오차를 규정한다

직류 저항 DCR

0.091 Ω 최대

문서 치수·특성표의 DCR 최대값이다

정격 전류

4.3 A

이 전류를 흘렸을 때 코일 온도가 50 °C 오르는 지점이며 포화 기준이 아니다

사이즈

토로이달 (지름 0.95 × 두께 0.55 인치 Max.)

수직 실장(-V)은 지름 0.95 인치 Max. 의 링이 세워지고 두께는 0.55 인치 Max. 다치수표의 A 0.48 은 수직 실장 리드 간격 · B 0.90 은 수평 실장 리드 간격 · C 0.034 는 리드 지름(공칭 · 인치)이다

실장

DIP(Through-Hole)

품번의 V 가 수직 실장을 뜻하며 수평 실장은 H 를 넣는다. 리드는 실장면에서 1/16 인치 위까지 주석 도금되고 리드 길이는 0.5 인치다

이 계열의 존재 이유는 온도입니다. 동작 온도 상한이 +200 °C 로 일반 파워 인덕터보다 크게 높아 문서가 첫 용도로 꼽는 고온 동작 환경처럼 주변 온도 자체가 높은 자리에 쓸 수 있습니다. 토로이달 구조라 자기 방사가 적고 전류 용량이 크며, 같은 품번을 수평(H)과 수직(V) 두 실장 방식으로 고르실 수 있습니다. 인덕턴스는 1.2 µH 부터 1000 µH 까지 있고 값이 커질수록 정격 전류가 내려갑니다. DC/DC 컨버터 · 출력 초크 · EMI 필터를 겨냥한 계열이며 품번 끝 "-RC" 는 RoHS 대응을 뜻합니다. 문서 치수표를 보시면 인덕턴스 구간마다 리드 간격(A·B)과 리드 지름(C)이 달라져 220 µH 는 A 0.48 · B 0.90 · C 0.034 인치이고, 더 큰 값으로 갈수록 리드 지름이 0.027 · 0.022 인치로 가늘어집니다. 값을 바꾸실 때는 기판 구멍 간격과 지름을 치수표로 다시 확인하십시오. 리드 길이는 0.5 인치이고 실장면에서 1/16 인치 위까지만 주석 도금돼 있어 삽입 깊이를 맞추기 쉽습니다.

동작 온도는 -55 to +200 °C 이며 정격 전류는 코일 온도를 50 °C 올리는 값으로 규정돼 있습니다.
