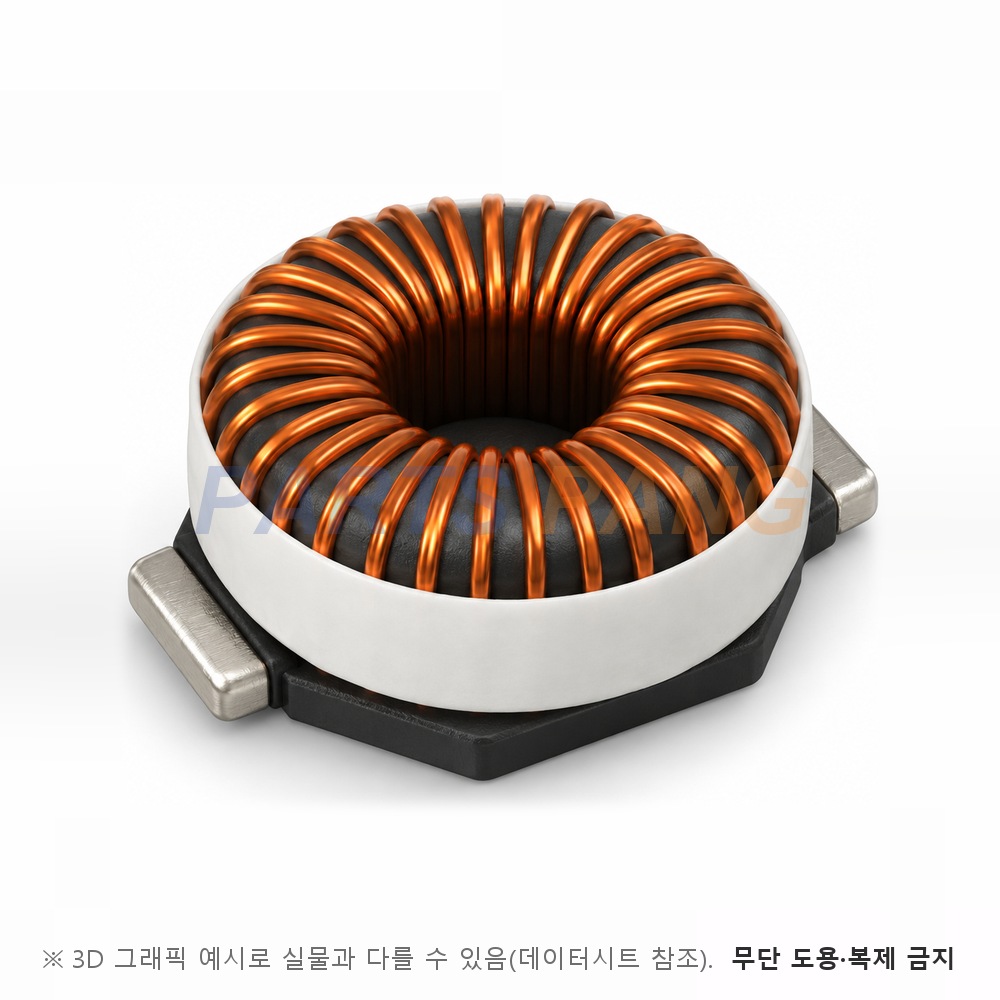

PM2110-470K-RC 은 Bourns 의 PM2110 고전류 SMD 파워 인덕터입니다. 토로이달 코일은 도넛 모양 코어에 선을 감은 인덕터로, 자속이 코어 안에서 닫힌 고리를 이루기 때문에 바깥으로 새는 자기장이 아주 적습니다. 같은 인덕턴스를 내는 드럼형이나 개자로형보다 주변 회로에 주는 간섭이 작아 전원 입출력 필터나 출력 초크처럼 노이즈가 문제가 되는 자리에 씁니다. 고를 때는 필요한 인덕턴스를 먼저 정하시고, 그 값이 실제 흐르는 직류 전류에서 얼마나 떨어지는지와 직류 저항이 만드는 손실을 함께 보셔야 합니다. 코어는 철(Iron) · 권선은 에나멜 동선 · 접착은 에폭시 수지입니다.

인덕턴스

47 µH

품번의 470 이 47 µH 를 뜻하며 1 kHz · 0.1 V 조건 측정값이다

허용오차

±10 %

품번의 K 가 ±10 % 를 뜻하며 이 계열은 8.2 µH 까지 ±20 %(M) · 10 µH 부터 ±10 %(K) 다

직류 저항 DCR

22 mΩ 최대

문서 특성표의 DCR 최대값이다

정격 전류

6.5 A

이 전류에서 코일 온도가 30 °C typical 오르며 문서 Inductance vs. Current 표의 47 µH 행은 2.05 A 에서 10 % · 3.25 A 에서 20 % · 6.05 A 에서 40 % 인덕턴스가 줄어든다

사이즈

토로이달 SMD (30.5 x 25.4 mm)

문서 외형도 기준 윗면 30.5 ± 0.5 mm × 25.4 mm 최대이며 높이(치수표 Dim A)는 이 품번이 15.75 mm(0.62 in.) 최대다

실장

표면실장

표면실장 부품이며 단자는 Sn/Ag/Cu · 습도 민감도 등급은 1 이고 77 pcs. per box 로 포장된다

토로이달 코어를 그대로 표면실장으로 만든 고전류 계열입니다. 계열 최대 전류가 22.7 A 까지 올라가 DC/DC 컨버터 입출력이나 산업용 전원처럼 전류가 큰 자리에 맞습니다. 코어는 철(Iron) · 권선은 에나멜 동선 · 접착은 에폭시 수지이며 인덕턴스는 1.0 µH 부터 270 µH 까지 있습니다. 휴대용 통신 장비 · 캠코더 · LCD TV 전원을 겨냥한 계열이고 인덕턴스는 1 kHz · 0.1 V 조건에서 측정합니다. 품번 끝 "-RC" 는 RoHS 대응을 뜻합니다. 높이인 문서 치수표 Dim A 는 품번에 따라 13.21 mm 부터 15.75 mm 까지 달라집니다. 시험 전압은 0.1 V 이고 온도 상승은 정격 전류에서 30 °C typical 입니다. 습도 민감도 등급이 1 이라 별도의 베이킹 없이 리플로우에 태우실 수 있고 포장은 77 pcs. per box 입니다.

동작 온도는 -55 °C to +105 °C 이며 이 범위는 온도 상승을 포함한 값이고 보관 온도도 -55 °C to +105 °C 로 같습니다.
