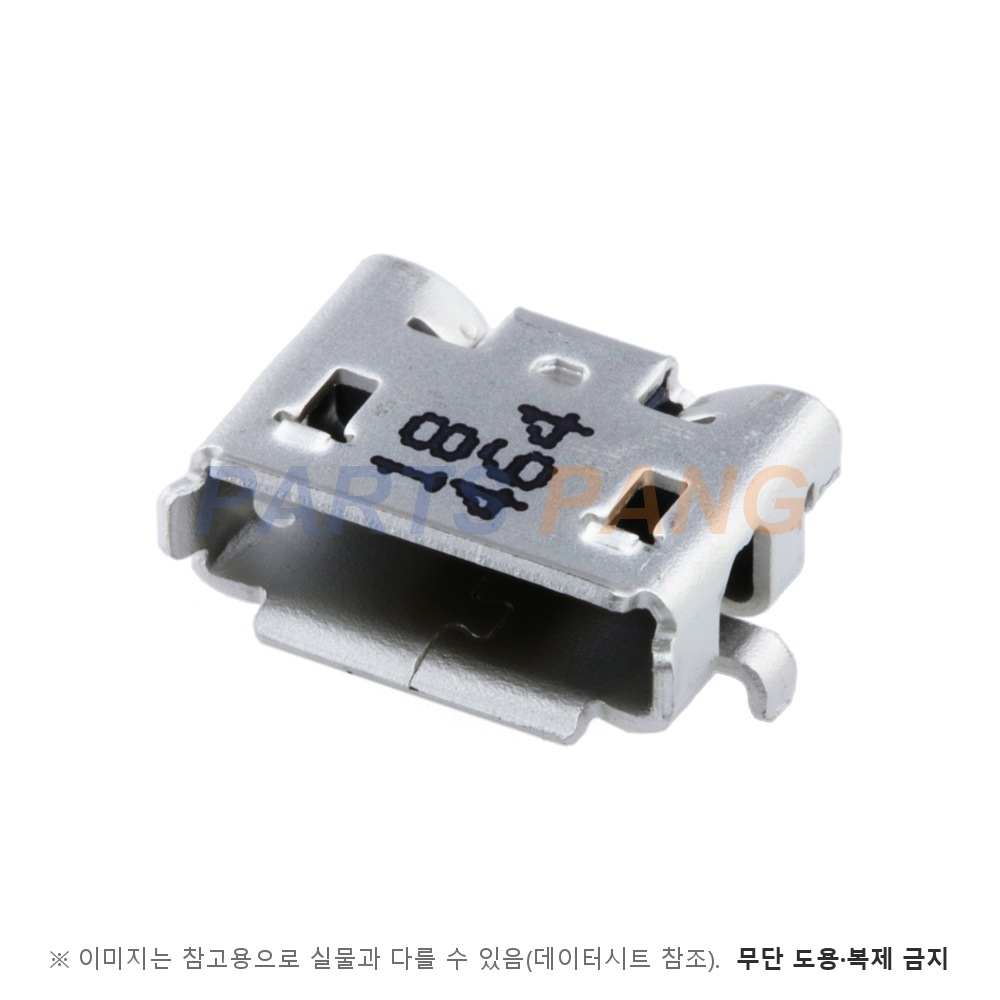

475890001 은 Molex Micro-USB 계열의 5핀 Micro-USB AB 리셉터클입니다. Micro-A · Micro-B 플러그를 모두 받는 AB 형이고, Molex 분류상 하부 실장(Bottom-Mount) 직각 표면실장 커넥터입니다. 금속 셸 · 플라스틱 하우징 · 단자 5개로 구성되고 무연 납땜 · RoHS 요건을 만족합니다.

정격 전압

30 V AC

실효값 최대이고 내전압은 100 V AC(60 Hz) 1분 동안 절연 파괴가 없어야 한다

정격 전류

1.8 A

전원 핀(1 · 5번) 값이고 신호 핀(2 · 3 · 4번)은 1.0 A 다 · 전원 핀과 함께 통전하면 신호 핀은 0.5 A 로 본다접촉 저항 30 mΩ 이하(저준위) · 절연 저항 1000 MΩ 이상(100 V DC 1분) · 정전 용량 2 pF 이하(1 kHz) · 정격 전류 온도 상승 30 ℃ 이하다

사용 온도

-30 ~ +85 ℃

통전 온도 상승을 포함한다 · 운송 · 보관 온도는 -40 ~ +85 ℃ 다

삽발 수명

10,000 회

시간당 500 회 이하(손 조작은 200 회 이하)로 시험하고 뒤에도 접촉 저항 변화 10 mΩ 이하 · 결합력 35 N 이하 · 분리력 8 ~ 25 N 이다

핀수

5

전원 2 · 신호 3 단자이고 단자는 동합금 0.15 mm · 접촉부 금 플래시 0.11 µm(Pd/Ni 0.75 µm 위) · 테일 금 플래시 0.05 µm · 니켈 하지 2.0 µm 이다

형식

Micro-USB AB 리셉터클

Micro-A · Micro-B 플러그를 모두 받는 암 리셉터클이고 하우징은 LCP(검정 · UL 94V-0) · 셸은 스테인리스 0.30 mm(무광택 주석 1.27 µm)다

실장

표면실장

리플로 피크 255 +5/-0 ℃ · 217 ℃ 이상 60 ~ 180 초 · 예열 150 ℃ 부근 60 ~ 120 초이고 테일 평탄도는 0.08 mm 이하다

패키지

직각 하부 실장

폭 7.50 mm(최대 8.2 mm) · 깊이 5.0 mm 이고 엠보스 테이프 릴(PK-47589-001)이다 · 상세면은 기판 고정 · 짝 잠금을 없음으로 적는다

이 품번의 값은 Molex 고객 도면 SD-47589-001 과 제품 사양서 PS-47589-001 (Rev.D) · Molex 상세면에서 읽었습니다. 도면 권장 기판 패턴은 신호 패드 0.40 × 1.35 mm 5개를 0.65 mm 피치로 두고 셸 패드까지 전폭 9.35 mm 입니다. 사양서는 피크 30G 기계 충격과 48 시간 염수 분무 시험 뒤에도 접촉 저항 변화 10 mΩ 이하를 요구합니다. 짝은 Micro-A 또는 Micro-B 플러그 케이블입니다.
