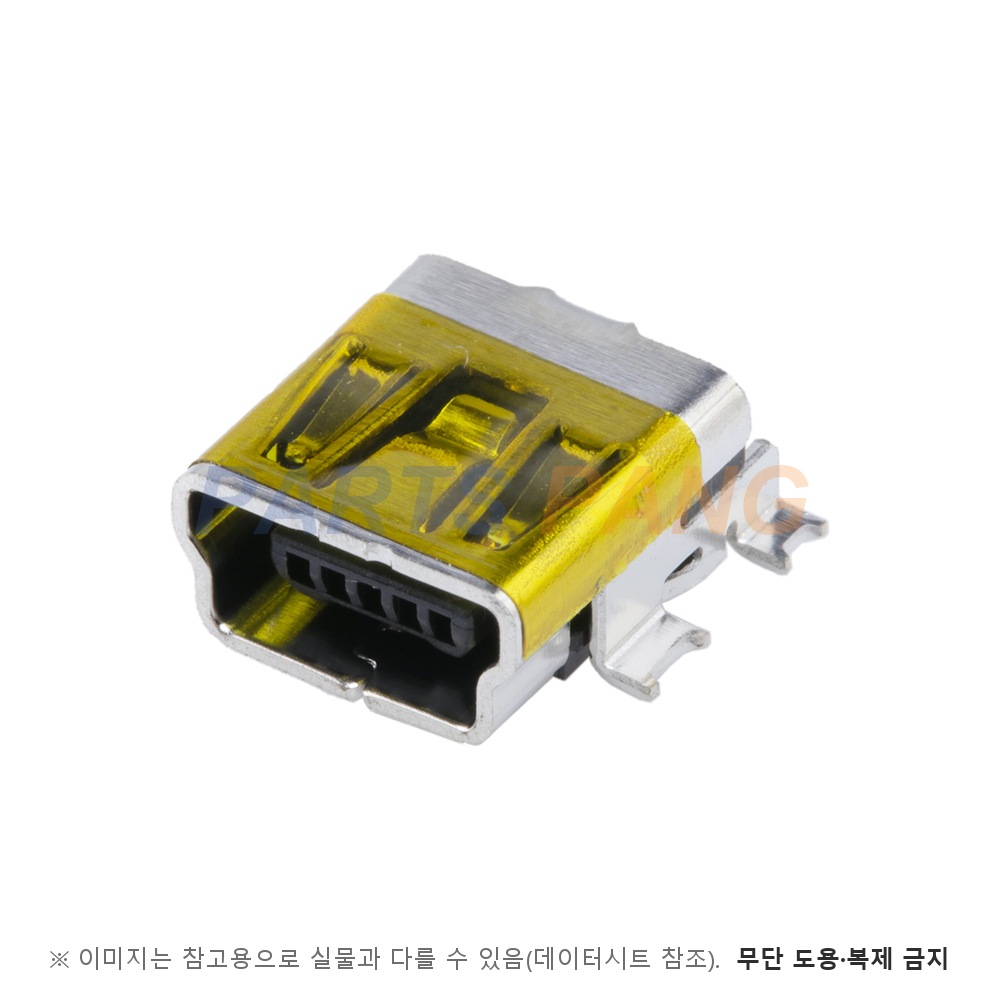

67503-1020 은 Molex Mini-USB 계열의 5핀 Mini-B 리셉터클(표면실장)이고 주문 품번은 0675031020 입니다. 실물 박스 라벨은 0675031020 · 「Mini BReceptacle Ass'y for SMT」로 적습니다. 기판 위에 얹는 상부 실장 직각형이고 핀은 VBUS · D- · D+ · ID · GND 입니다.

정격 전압

30 V

AC rms · DC 공통 최대값이고 내전압은 100 V AC 1분이다 · 절연 저항은 100 MΩ 이상(100 V DC)이다

정격 전류

1.0 A

PS-67803-001 최대값이고 접촉 저항은 50 mΩ 이하(20 mV · 100 mA · 5,000 회 삽발 뒤 포함)다

사용 온도

0 ~ +50 ℃

통전 온도 상승을 포함하고 Molex 상세면도 같다 · 운송 · 보관은 -20 ~ +60 ℃ 다

삽발 수명

5,000 회

시간당 200 회 이하 시험이고 결합력 35 N 이하 · 분리력 초기 7 N · 시험 뒤 3 N 이상이다

핀수

5

USB Mini-B 배열이고 단자는 동합금 0.2 mm · 접촉부 금 0.75 µm 이상 · 테일 순주석 1 ~ 3 µm · 니켈 1.25 µm 이상이다

형식

Mini-USB B 리셉터클

하우징은 고온 열가소성 수지(검정 · UL 94V-0) · 셸은 동합금 0.4 mm(순주석 1 ~ 3 µm · 니켈 1.0 µm)다

실장

표면실장

테일 · 고정부 동일평면도 0.1 mm 이하이고 고정 구멍은 Ø0.80 ±0.05 mm 2곳이다

패키지

직각 상부 실장

엠보스 테이프 릴(PK-67503-001)이고 실물 박스는 2500 개 · 중국 생산분이다

이 품번의 값은 Molex 고객 도면 SD-67503-010 (Rev.G) 과 제품 사양서 PS-67803-001 (Rev.C) · Molex 상세면 · 실물 박스 라벨에서 읽었습니다. 사양서의 납땜 내열은 260 ±5 ℃ 10 초(기판 0.8 mm) · 인두 350 ±10 ℃ 3 초이고 리플로 프로파일 항목은 비어 있습니다. 납땜성 기준은 245 ±5 ℃ 4 ~ 5 초에 젖음 95% 이상입니다. Molex 상세면도 30 V · 1.0 A · 0 ~ +50 ℃ · 금 0.762 µm · 주석 1.016 µm 로 적어 사양서와 맞습니다. 도면은 기판 가장자리 기준 패턴 금지 구역을 함께 표시합니다. 납땜성 시험은 하우징 바닥에서 0.5 mm 까지 담그고, 실물 박스 라벨의 날짜 코드는 1415 이며 ELV · RoHS 적합 표기가 있습니다.
