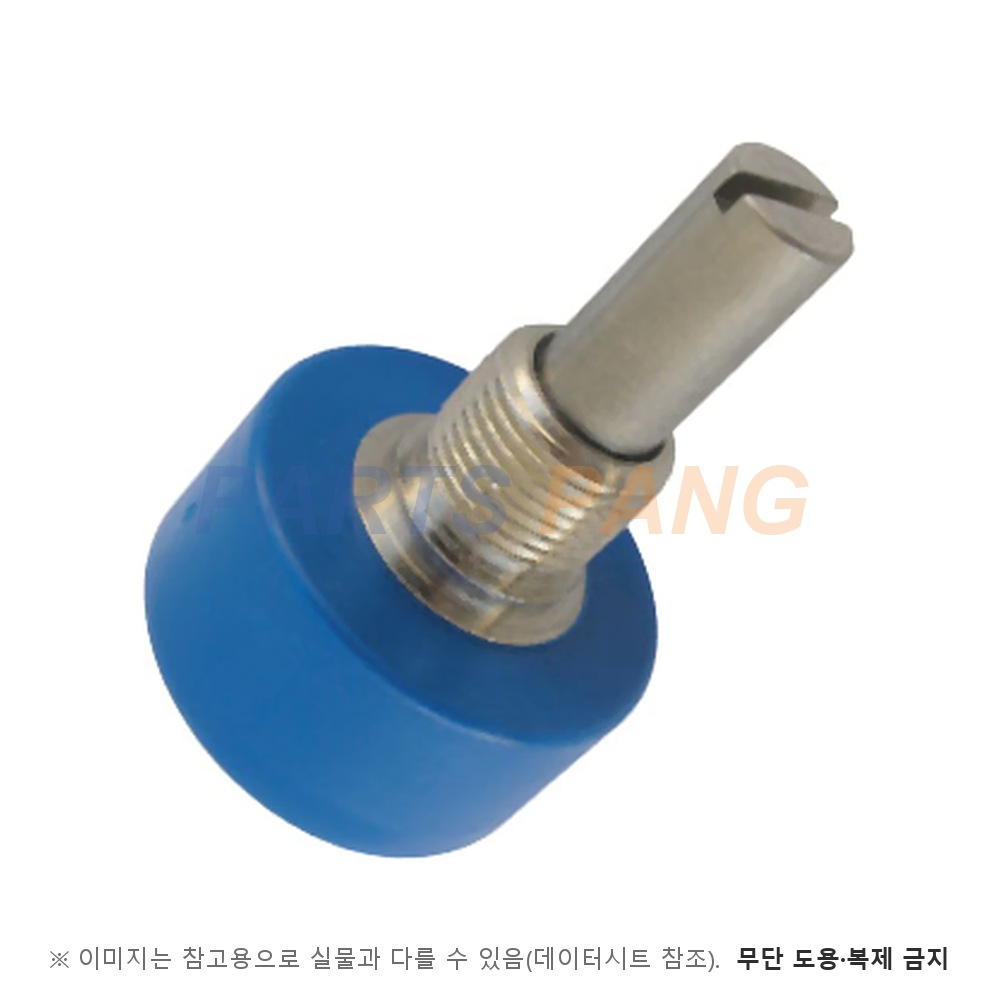

6639S-301-502 은 Bourns 의 6539/6639 시리즈 정밀 포텐쇼미터입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 단일 회전 정밀형 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 장착 방식과 후면 터렛 단자가 기구와 맞는지를 확인하는 순서로 합니다. 허용오차가 ±15 % 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값이 흔들리지 않으려면 조정 뒤 진동과 온도 변화에서 얼마나 움직이는지도 함께 보셔야 하는데, 문서의 부하 수명과 진동·충격 시험 결과가 그 근거가 됩니다. 저항값 5,000 ohms · DIP(Through-Hole) 입니다.

저항값

5,000 ohms

문서 표준 저항표에서 저항 코드 502 에 해당하며 표준 저항 범위는 1 K to 100 K ohms 다

허용오차

±15 %

독립 직선성은 ±2.0 % · 엔드 전압은 0.5 % maximum · 출력 매끄러움은 0.1 % 다

저항법

Linear

문서가 독립 직선성(Independent Linearity)으로 규정하는 직선 특성이다

저항 온도계수

±500 ppm/°C

보관 온도 범위 기준 최대값이며 절연 저항은 500 VDC 에서 500 megohms minimum 다

정격전력

1.0 watt

주위 온도 +70 °C · 300 VAC 조건이며 +125 °C 에서 0 watt 로 떨어진다

최대 입력 전압

300 VAC

문서가 정격 전력의 전압 상한(전력 또는 300 VAC 중 작은 쪽)으로 적은 값이다

동작 온도

-40 °C to +125 °C

부싱 마운트 6639 기준이며 보관 온도는 -65 °C to +125 °C 다

회전각

340 ° +3 °

문서가 Effective Electrical Angle 로 규정한 값이며 -301 은 기계 정지가 붙는 구성이라 기계 각도는 340 ° +8 °, -0 ° 다

조정 방식

단일 회전 샤프트 조정

문서가 규정한 조작 방식이며 노브나 공구로 축을 돌려 맞춘다

시리즈

6639S

6539/6639 계열이며 단일 회전 정밀형 구조다

실장

DIP(Through-Hole)

등록 분류는 관통 실장이나 본체는 3/8 ˝-32 UNEF 부싱으로 패널에 고정하고(잠금 와셔 H-37-2 · 너트 H-38-2 동봉) 단자는 후면 터렛(Rear Turret Type)이며 -301 은 기계 정지형이다

한 문서가 6539 서보 마운트와 6639 부싱 마운트를 함께 덮습니다. 전기 사양은 같지만 동작 온도가 6539 는 +1 °C to +125 °C · 6639 는 -40 °C to +125 °C 로 다릅니다. 회전 수명은 무부하 10,000,000 shaft revolutions · 부하 수명은 1 watt 로 1,000 hours 이며 방진방수 등급은 IP 40 입니다. 기동 토크는 0.40 N-cm (0.5 oz.-in.) max. · 백래시는 0.1 º maximum · 무게는 6539 가 18 gm · 6639 가 24 gm 입니다. 기계적 정지가 붙는 구성은 정지 강도가 22.6 N-cm (2 lb.-in.) 입니다. 절연 내압은 해수면 750 VAC minimum 입니다.

저항 코드는 502(5,000 ohms)로 문서 표준 저항표에 실린 값이며, 문서는 세척 공정을 권장하지 않습니다(Wash processes Not recommended).
