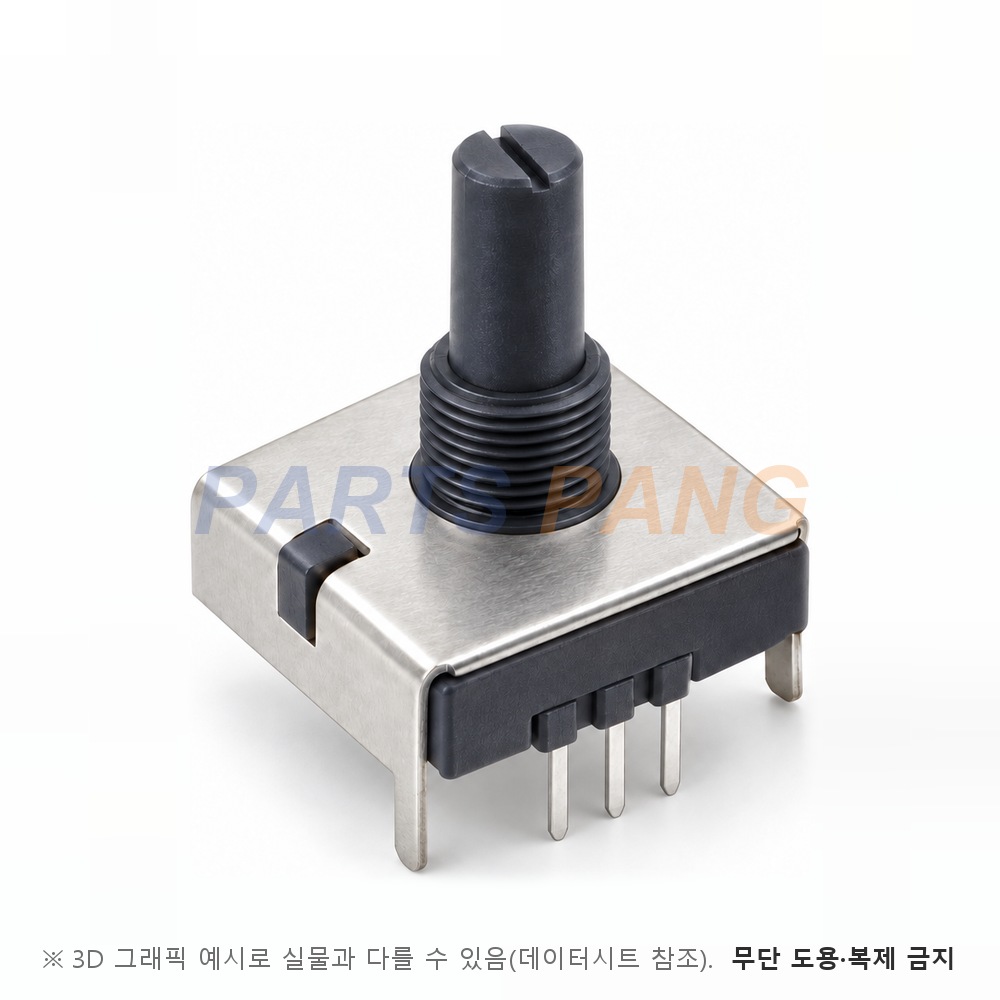

PCW1J-B24-KAB502L 은 Bourns 의 PC 슬림라인 22 mm 정사각 단일 회전 패널 컨트롤입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 단일 회전 조작용 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 부싱·축과 단자 형태가 기구와 맞는지를 확인하는 순서로 합니다. 허용오차가 ±20 % 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값이 흔들리지 않으려면 조정 뒤 진동과 온도 변화에서 얼마나 움직이는지도 함께 보셔야 하는데, 문서의 부하 수명과 진동·충격 시험 결과가 그 근거가 됩니다. 저항값 5,000 ohms · DIP(Through-Hole) 입니다.

저항값

5,000 ohms

문서 How to Order 저항 코드표에서 502 는 5 KΩ 이며 선형 테이퍼 표준 범위는 500 ohms to 1 megohm 다

허용오차

±20 %

독립 직선성은 ±5 % 다

저항법

Linear

품번의 테이퍼 코드 B(Lin. CP ±20 %)가 지정한다

저항 온도계수

±1000 ppm/°C

보관 온도 범위 기준이며 절대 최소 저항은 5 ohms maximum 다

정격전력

.75 watt

선형 테이퍼 · 주위 온도 70 ºC 기준이며 오디오 테이퍼는 .25 watt 다

최대 입력 전압

350 VAC

문서가 정격 전력의 전압 상한(전력 또는 350 VAC 중 작은 쪽)으로 적은 값이다

동작 온도

+1 °C to +125 °C

보관 온도는 -40 °C to +125 °C 이며 하한이 +1 °C 라 영하 환경에는 쓸 수 없다

회전각

270 ° ± 5 °

문서가 Effective Electrical Angle 로 규정한 값이며 기계 각도는 300 ° ± 5 ° 다

조정 방식

슬롯 샤프트 조작

축 코드 B(지름 1/4 ˝ 슬롯 축)와 길이 코드 24(3/4 ˝ · 19 mm)이며 디텐트는 코드 A(없음)다

시리즈

PCW1J

PC 슬림라인 22 mm 정사각 단일 회전 패널 컨트롤 계열이며 단일 회전 조작용 구조다

실장

DIP(Through-Hole)

단자는 코드 K(후면 장착 브래킷 · 축방향 PC 핀 2.54 mm 간격)이며 부싱은 W(M9 × 0.75 나사 · 길이 6.35 mm)이고 회전 방지 러그는 9시 방향(J)이다

22 mm 각 슬림라인 패널 컨트롤로 깊이를 줄인 설계입니다. 선형과 오디오 테이퍼가 있고 디텐트는 중앙 · 10 · 20 · 30 단 또는 없음으로 고를 수 있습니다. 무부하 회전 수명은 50,000 cycles · 부하 수명은 정격 전력 · 20 % RH · 70 ºC 에서 1,000 Hours 입니다. 접촉 저항 변화는 전체 저항의 7 % 이며 부하 수명 뒤 저항 변화는 ±10 % maximum 이고, 회전 수명 뒤 저항 변화는 선형 테이퍼가 ±10 ohms 또는 12 % 중 큰 쪽 · 오디오 테이퍼가 ±20 % maximum 입니다.

품번은 PC(슬림라인) · W(부싱 M9 × 0.75 · 6.35 mm) · 1(단일 섹션) · J(회전 방지 러그 9시) · B(1/4 ˝ 슬롯 축) · 24(3/4 ˝) · K(후면 브래킷 · 축방향 PC 핀) · A(디텐트 없음) · B(Lin. CP ±20 %) · 502(5 KΩ) · L(RoHS)로 읽습니다.
