AP2191AW-7 은 Diodes Incorporated 의 1.5A 단일 채널 전류 제한 전원 스위치 입니다. 인에이블이 하이 활성인 1.5A 급 하이사이드 전원 스위치입니다. 입력 전압 범위는 2.7~5.5V 이고 동작 온도 범위는 -40~+85℃ 입니다. USB 포트 전원 분배와 핫스왑 회로와 전원 순서 제어에 쓰입니다. SOT-25 외형에 표면실장 방식이며 포장은 7인치 릴 3000개 단위 입니다.

제어 방식

하이사이드 전류 제한 전원 스위치

입력과 출력 사이에 내장 MOSFET 을 두고 하이 활성 인에이블 핀으로 켜고 끄는 하이사이드 구조입니다전류 제한과 열 보호와 역전류 차단을 모두 갖춰 USB 전원 분배에 바로 쓰실 수 있습니다

입력 전압 범위

2.7~5.5V

권장 동작 입력 전압 범위이며 입력 저전압 잠금 문턱은 대표 1.9V(1.6~2.5V) 입니다입력 저전압 잠금이 있어 입력이 낮으면 출력을 내보내지 않고 입력이 회복되면 스스로 다시 켜집니다

출력 전류

연속 1.5A

권장 최대 연속 부하 전류이며 정밀 전류 제한은 대표 2.1A 로 규정됩니다전류 제한이 걸리면 출력 전류를 묶어 두고 원인이 사라지면 스스로 되살아납니다

온저항 RON

95mΩ 대표

스위치 온저항 대표값이며 주위 온도 -40℃ 부터 +85℃ 까지에서 최대 140mΩ 로 규정됩니다온저항이 곧 도통 손실이라 이 값으로 발열과 출력 전압 강하를 계산하십시오

정지 전류 IQ

45µA 대표

인에이블 상태에서 출력 전류가 없을 때의 입력 정지 전류이며 최대는 70µA 입니다차단 상태 소비 전류는 대표 0.5µA · 최대 1µA 로 규정되어 상시 대기 회로에도 부담이 적습니다

절대 최대 전압

IN · EN · FLG 6.5V

OUT 은 IN+0.3V 까지이며 연속 부하 전류는 내부 제한으로 정해진다

최대 접합 온도

+150℃

보관 온도는 -65~+150℃ 다

정전기 내압

HBM 4kV · MM 400V

기계 모델 400V 는 SOT25 · MSOP-8EP 외형 값이고 SO-8 · U-DFN2018-6 은 300V 다

동작 온도

-40~+85℃

권장 동작 주위 온도이며 전기 특성표는 TA 25℃ 기준이고 온저항 최대 · 과부하 전류 제한 등 일부 행만 이 범위로 규정됩니다과열 차단은 접합 온도 대표 +140℃ · 히스테리시스 25℃ 입니다

패키지

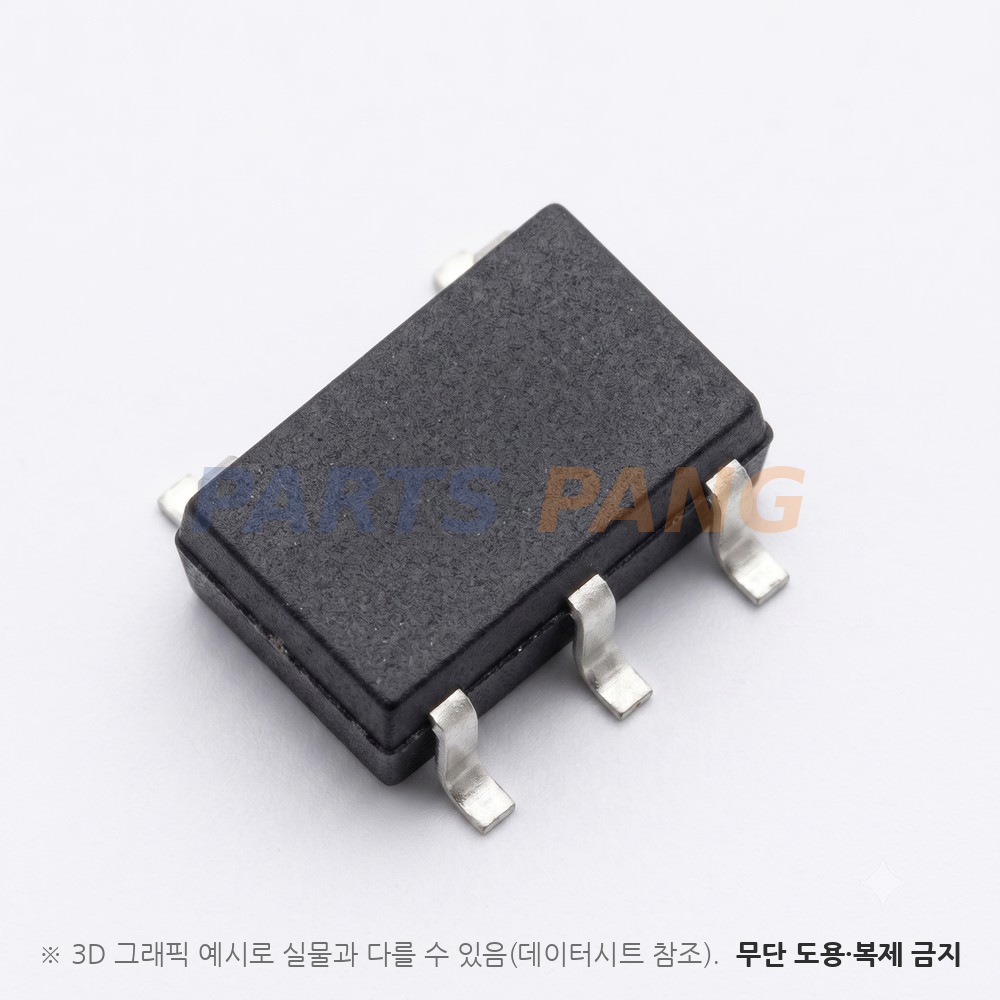

SOT-25

5핀 표면실장 외형이며 문서 표기는 SOT25 입니다

실장

표면실장

포장은 7인치 릴 3000개 단위

같은 문서가 SOT25 · SO-8 · MSOP-8EP · U-DFN2018-6 네 외형을 함께 규정하며 인에이블 극성만 반대인 짝 판 AP2181A 가 같은 문서에 들어 있습니다. SOT25 의 접합-주위 열저항은 FR-4 2온스 최소 권장 패드 조건 157℃/W 입니다.
