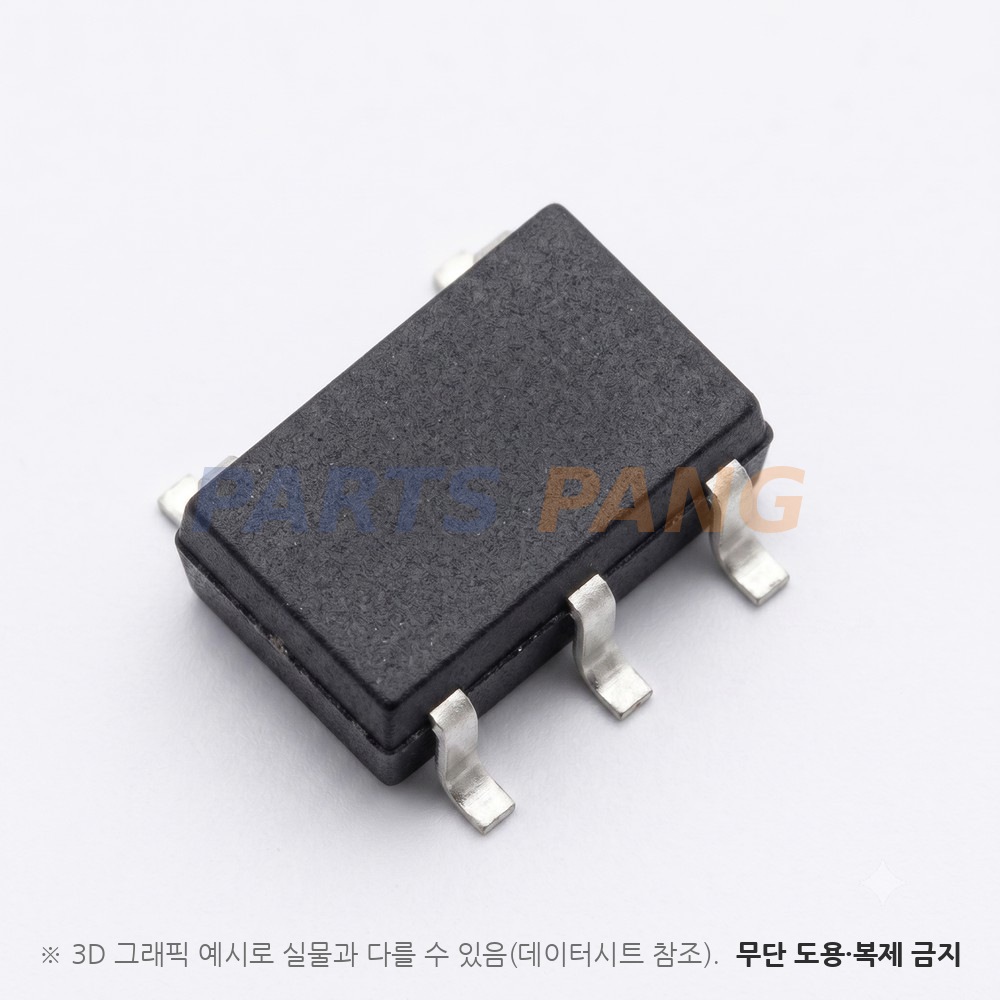

AP22814BW5-7 은 Diodes Incorporated 의 3A 단일 채널 전원 분배 로드 스위치 입니다. 인에이블이 로우 활성인 3A 급 전류 제한 하이사이드 스위치입니다. 입력 전압 범위는 2.7~5.5V 이고 동작 온도 범위는 -40~+85℃ 입니다. USB 포트 전원 분배와 핫스왑 회로와 전원 순서 제어에 쓰입니다. SOT-25 외형에 표면실장 방식이며 포장은 7인치 릴 3000개 단위 입니다.

제어 방식

하이사이드 전류 제한 로드 스위치

입력과 출력 사이에 내장 MOSFET 을 두고 로우 활성 인에이블 핀으로 켜고 끄는 하이사이드 구조입니다소프트 스타트가 들어 있어 켜질 때 출력이 대표 0.6ms 에 걸쳐 천천히 올라갑니다

입력 전압 범위

2.7~5.5V

권장 동작 입력 전압 범위이며 입력 저전압 잠금 문턱은 대표 2.0V(1.6~2.4V) 입니다입력 저전압 잠금이 있어 입력이 낮으면 출력을 내보내지 않고 입력이 회복되면 스스로 다시 켜집니다

출력 전류

연속 3.0A

권장 출력 전류 범위의 상한이며 같은 문서가 2.5A 판도 함께 규정합니다과부하 전류 제한은 입력 5V 출력 4.5V 기준 대표 3.45A(3.1~3.8A) 이고 출력이 접지에 붙으면 대표 0.65A 로 묶입니다

온저항 RON

50mΩ 대표

입력 5.0V 출력 전류 1A 기준 SOT25 외형의 스위치 온저항이며 최대는 65mΩ 입니다같은 값이 MSOP-8 과 U-DFN2020-6 외형에도 똑같이 규정됩니다

정지 전류 IQ

80µA 대표

인에이블 상태에서 출력을 열어 둔 입력 정지 전류이며 문서가 최대값을 규정하지 않습니다차단 상태 소비 전류는 대표 0.1µA · 최대 1µA 로 규정됩니다

절대 최대 전압

IN -0.3~6.0V

OUT 과 EN 은 -0.3V 부터 IN+0.3V 까지이며 부하 전류는 내부 제한으로 정해진다

최대 접합 온도

+150℃

보관 온도는 -65~+150℃ 다

정전기 내압

HBM 2kV · MM 200V

동작 온도

-40~+85℃

권장 동작 주위 온도이며 전기 특성표는 TA 25℃ 기준입니다과열 차단은 접합 온도 대표 +140℃ · 히스테리시스 35℃ 입니다

패키지

SOT-25

5핀 표면실장 외형이며 정션 대 주위 열저항은 123℃/W 입니다

실장

표면실장

포장은 7인치 릴 3000개 단위

같은 문서가 SOT25 와 MSOP-8 과 U-DFN2020-6 세 가지 외형을 함께 규정하고 출력 2.5A 판과 3.0A 판을 함께 담고 있습니다. 플래그 출력 MOSFET 의 온저항은 대표 40Ω · 최대 60Ω 이며 인에이블 극성만 반대인 짝 판도 같은 문서에 들어 있습니다.
