Diodes Incorporated B2100-13-F Schottky Diode

상세 정보

개요

B2100-13-F 은 Diodes Incorporated 의 2.0A 고전압 표면실장 쇼트키 배리어 정류기 입니다. 100V 내압에 50A 서지 내량을 갖춘 고전압 쇼트키 정류기입니다. 순방향 전압은 0.79V 이고 서지 순방향 전류는 50A 입니다. SMB 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

전기 특성

역방향 전압 VR: 100V; 반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 70V 입니다
평균 정류 전류 Io: 2.0A; 단자 온도 TT +125℃ 기준 평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다
순방향 전압 VF: 0.79V; IF 2.0A · TA +25℃ 기준 최대값이며 +100℃ 에서는 0.69V 까지 내려갑니다
역회복 시간 trr: 문서 미규정; 쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 대표 총 정전용량 CT 75pF 를 VR 4V · 1MHz 조건으로 대신 제시합니다

최대 정격

정션 온도 TJ: -65~+150℃; 동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -65~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 50A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

기계

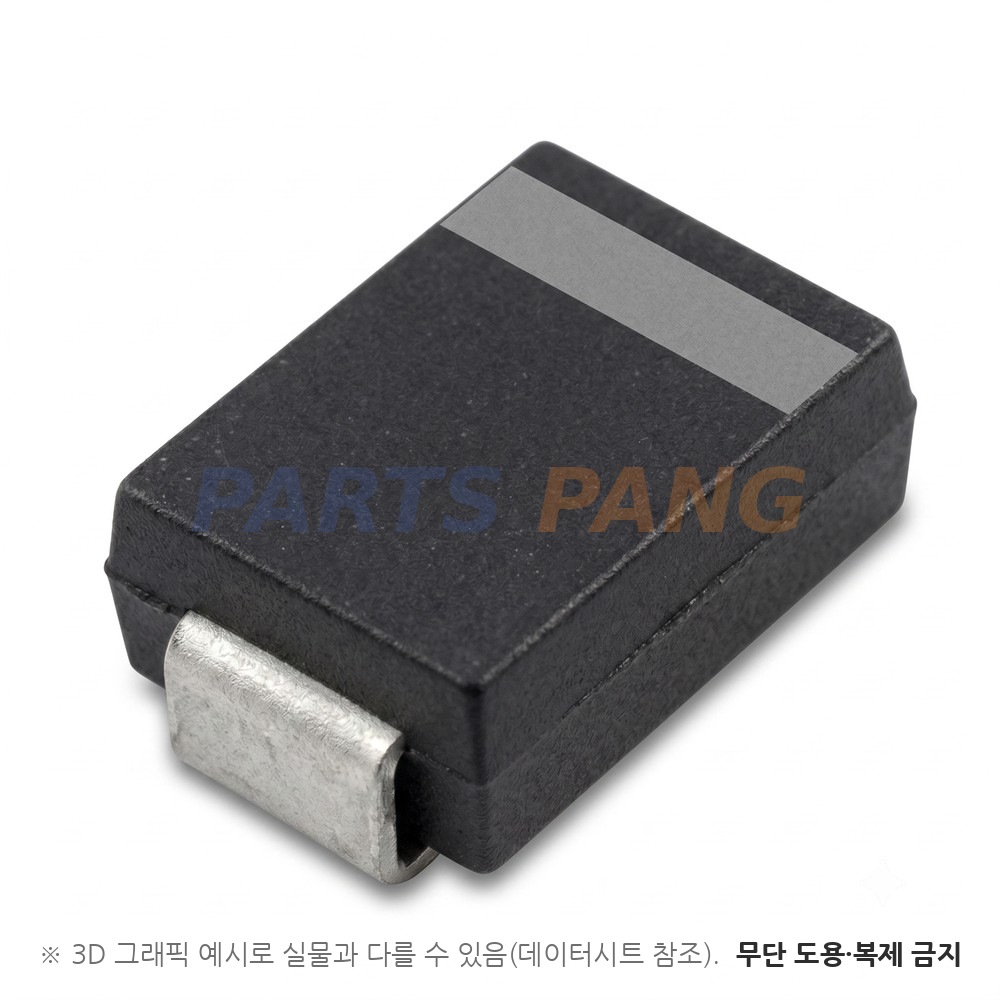

패키지: SMB; 무게 약 0.093g 이며 캐소드 밴드 또는 캐소드 노치로 극성을 표시합니다
실장: 표면실장; 포장은 3,000개 테이프앤릴

참고 (계열·주변장치)

정션 대 단자 열저항 RθJT 은 15℃/W 이고 누설 전류 IR 은 정격 역전압에서 +25℃ 7.0µA · +100℃ 2.0mA 입니다. 같은 문서가 B270 · B280 · B290 · B2100 네 등급을 SMB 외형 3,000개 릴로 규정합니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

순방향 전압 0.79V 는 최대값입니다

0.79V 는 IF 2.0A · TA +25℃ 의 최대값이고 같은 전류에서 TA +100℃ 최대는 0.69V 입니다. 문서는 대표(Typ) 값을 두지 않으므로 도통 손실은 이 최대값으로 계산하십시오.

상온 누설이 µA 급으로 작습니다

누설 전류 IR 은 정격 역전압에서 +25℃ 최대 7.0µA 이지만 +100℃ 에서는 최대 2.0mA 로 커집니다. 고전압 차단 구간이 긴 회로라면 고온 값을 기준으로 잡으십시오.

차량용은 별도 문서입니다

문서는 자동차 대응 품번을 별도 데이터시트(B270Q~B2100Q)로 둔다고 적습니다. 본 B2100-13-F 는 표준품 문서 기준이며 같은 문서가 B270 · B280 · B290 · B2100 을 SMB 3,000개 릴로 규정합니다.

열은 단자로 빠집니다

정션 대 단자 열저항 RθJT 은 15℃/W 이며 단자가 주위 온도로 유지된다는 전제의 값입니다. 평균 정류 전류 2.0A 도 단자 온도 TT +125℃ 기준입니다. 단자 온도가 이보다 오르면 문서의 감소 곡선대로 전류를 줄여 쓰십시오.
