B150Q-13-F 은 Diodes Incorporated 의 1.0A 차량용 표면실장 쇼트키 배리어 정류기 입니다. AEC-Q101 인증에 PPAP 대응으로 차량 전장 정류 회로를 겨냥합니다. 순방향 전압은 0.7V 이고 서지 순방향 전류는 30A 입니다. SMA 외형에 표면실장 방식이며 포장은 5,000개 테이프앤릴 입니다.

역방향 전압 VR

50V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 35V 입니다

평균 정류 전류 Io

1.0A

단자 온도 TT +130℃ 기준 평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다

순방향 전압 VF

0.7V

IF 1.0A 기준 최대값이고 B120Q 부터 B140Q 까지는 같은 조건에서 0.5V 입니다

역회복 시간 trr

12ns

IF 0.5A · IR 1A · IRR 0.25A 조건의 대표 스위칭 속도입니다

정션 온도 TJ

-65~+150℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -65~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 30A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

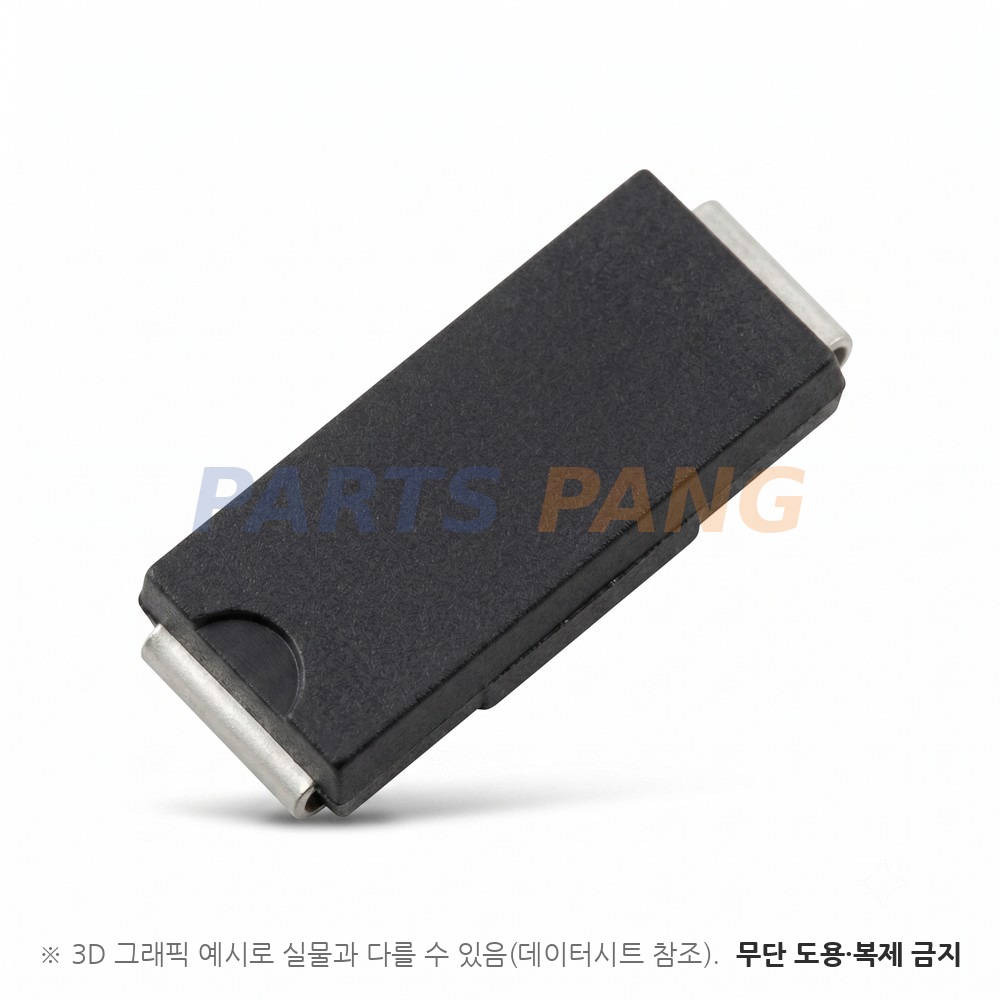

패키지

SMA

무게 약 0.064g 이며 캐소드 밴드 또는 캐소드 노치로 극성을 표시합니다

실장

표면실장

포장은 5,000개 테이프앤릴

총 정전용량 CT 는 VR 4V · 1MHz 에서 최대 110pF 이고 누설 전류 IR 은 정격 역전압에서 +25℃ 0.5mA · +100℃ 10mA 입니다. SMB 외형이 필요하시면 같은 문서의 B1X0BQ-13-F 3,000개 릴 판을 쓰십시오 · 계열에서 50V 등급에 해당합니다.
