BSS138DWK-7 은 Diodes Incorporated 의 SOT363 2소자 N채널 2소자 MOSFET 입니다. 50V 310mA 급 N채널 두 개를 SOT363 한 패키지에 담은 2소자 형이며 게이트에 ESD 보호가 들어가고 2.5V 구동 온저항까지 규정돼 저전압 로직의 양방향 레벨 시프터·부하 스위치에 쓰는 MOSFET 입니다. SOT363 외형에 표면실장 방식이며 포장은 릴 3,000개(테이프&릴 · 접미 -7) 입니다.

채널 형식

N채널 증가형 2소자

독립 N채널 2소자 · 게이트 ESD 보호 구조이며 VGS 10V · 4.5V · 2.5V 세 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

50V

VGS 0V · ID 250µA 조건의 항복 전압 최소값이며 절대 최대 정격도 50V 다 · 드레인 누설은 VDS 50V 에서 1µA 이하다

연속 드레인 전류 (ID)

310mA

TA 25℃ · VGS 10V · 1인치 사각 동박 방열 조건 소자당 연속 정격이며 TA 70℃ 에서는 250mA 다 · 펄스 0.9A 는 10µs 펄스 · 듀티 1% 조건이다

온저항 RDS(on)

2.6Ω 최대

VGS 10V · ID 0.2A 조건 최대값이며 표준값은 1.2Ω 이다 · VGS 4.5V 에서는 최대 3.2Ω · 표준 1.4Ω 이고 VGS 2.5V 에서는 최대 5.2Ω · 표준 2.9Ω 이다

게이트 구동

총 게이트 전하 0.8nC

VDS 25V · VGS 10V · ID 0.2A 조건 표준값이며 VGS 4.5V 기준 0.4nC · 게이트-소스 전하 0.1nC · 게이트-드레인 전하 0.2nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설 전류는 ±20V 에서 ±10µA 이하다

VGS(th)

0.5 ~ 1.5V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이다

전압 한계

VDSS 50V · VGS ±20V

펄스 전류

0.9A

소비 전력

0.49W

온도

접합 TJ·보관 Tstg -55~150℃

소비 전력 0.49W 와 열저항 257℃/W 는 1인치 사각 동박 방열 조건이고 최소 권장 패드에서는 0.33W · 371℃/W 다 · 바디 다이오드 연속 전류 310mA 다

패키지

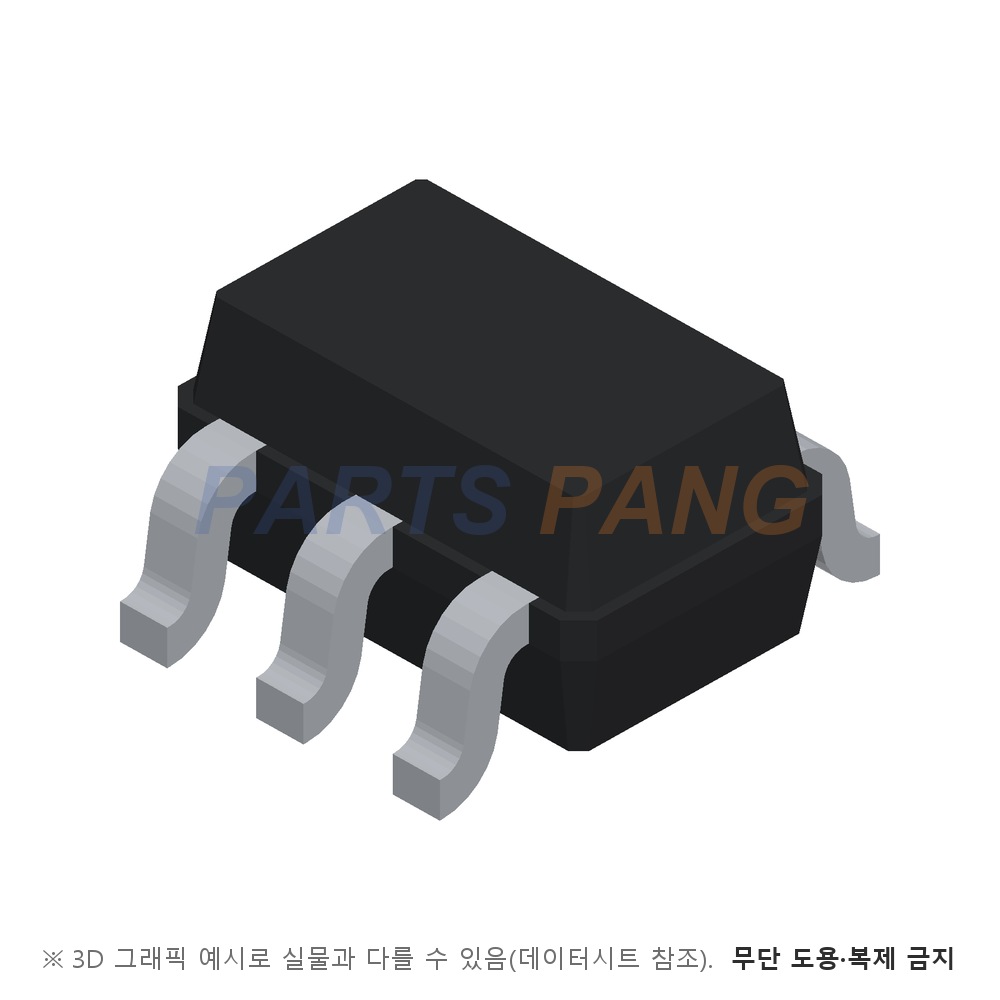

SOT363

표준 SOT363 외형이며 무게 0.006g · 마킹 38D 다

실장

표면실장

포장은 릴 3,000개(테이프&릴 · 접미 -7)

별도 최대·최소 표시가 없는 다음 동적 특성값은 대표값이다. 입력 용량 22pF · 출력 용량 5pF · 귀환 용량 4pF(VDS 25V · VGS 0V) · 게이트 저항 67Ω 이며 스위칭은 VDD 25V · VGS 10V · RG 50Ω · ID 0.2A 조건에서 턴온 지연 0.4ns · 상승 1.2ns · 턴오프 지연 12.3ns · 하강 7.3ns 다. 바디 다이오드 순방향 전압은 1.2V 최대 · 표준 0.8V(ID 0.2A) 이고 역회복 시간 10.5ns · 역회복 전하 4nC(IF 0.2A · dI/dt 100A/µs) 다.
