이 DL3021A는 DC 150 V·40 A·200 W 단일 채널의 RIGOL DL3000 계열 프로그래머블 전자부하입니다. CC·CV·CR·CP 정적 모드와 최대 30 kHz 다이내믹 모드로 전원장치·배터리·충전기 시험에 쓰입니다.

종류

DC 전자부하

상 구성

단일 채널

최대 전압

150 V

최대 전류

40 A

최대 전력

200 W

기본 정확도

0.05%+0.02 A

CC 모드 0~40 A 레인지0~4 A 레인지 0.05%+0.002 A

인터페이스

USB, LAN, RS232

USB Host·Device, 디지털 I/OGPIB는 USB-GPIB 모듈 옵션

최소 동작 전압

1 V @40 A

CV 정확도

0.05%+0.0375 V

0~150 V 레인지

전류 읽기 분해능

0.1 mA

정확도 ±(0.05%+0.05%FS)

전압 읽기 분해능

0.1 mV

정확도 ±(0.05%+0.02%FS)

정적 모드

CC, CV, CR, CP

다이내믹

0.001 Hz ~ 30 kHz

연속, 펄스, 토글

전류 슬루율

0.001 ~ 1 A/µs

CP 범위

0 ~ 200 W

리스트

최대 512스텝

보호

OVP, OCP, OPP, OTP, 역전압

시험 기능

배터리, OCP, OPP, 단락

전원

AC 115 V, 230 V ±10%

50 ~ 60 Hz, 최대 입력 30 VA 미만

크기 (W×H×D)

239 × 157 × 442 mm

무게

7.58 kg

동작 온도

0 ~ 40℃

DL3000 계열에서 DL3021A는 DL3031A(60 A·350 W)와 짝을 이루며, A 모델은 무접미 모델보다 CC 정확도와 전류 읽기 분해능(0.1 mA)이 높고 다이내믹 주파수가 30 kHz입니다. 데이터시트상 A 모델에는 LAN·디지털 I/O·고분해능·고주파 소프트웨어 옵션이 출고 시 설치돼 있습니다.

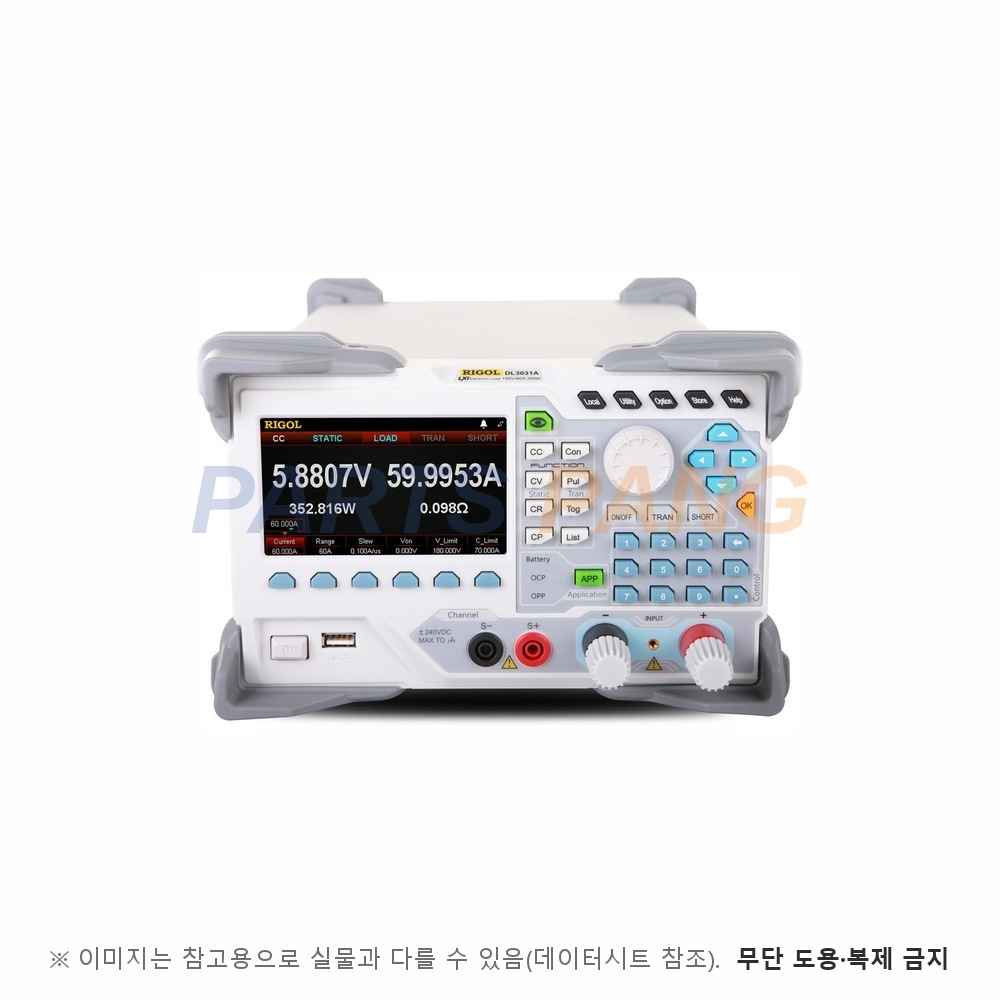

대표 사진은 같은 외형의 DL3031A 사진입니다.
