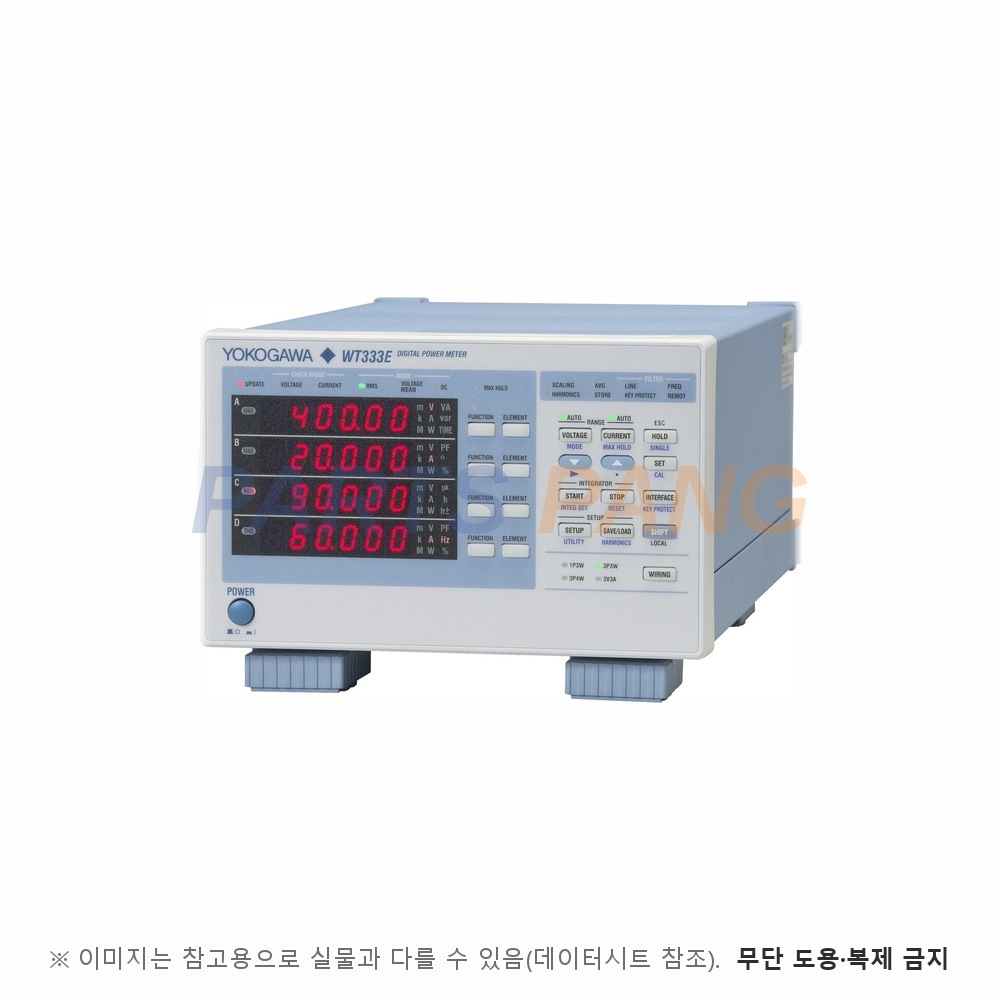

이 WT333E는 입력 소자 3개의 YOKOGAWA WT300E 계열 디지털 전력계입니다. 3상 4선을 포함한 네 가지 결선을 지원하고 상별 전력과 합계를 동시에 보여 3상 모터·에어컨·UPS 시험에 쓰입니다.

종류

디지털 전력계

상 구성

1P3W, 3P3W, 3P4W, 3V3A

입력 소자 3

최대 전압

600 V

레인지 15 ~ 600 V 6단, 파고율 3

최대 전류

20 A

직접 입력 0.5 ~ 20 A 6단, 파고율 3

기본 정확도

±(0.1% rdg + 0.05% rng)

유효전력, 45 ~ 66 Hz, 역률 1, 12개월

인터페이스

USB, GP-IB/RS-232 택1

Ethernet(/C7)은 옵션

주파수 대역

DC, 0.1 Hz ~ 100 kHz

DC 전력 정확도

±(0.1% rdg + 0.2% rng)

샘플링 속도

약 100 kS/s

A/D 16 bit, 전압·전류 동시 변환

데이터 갱신 주기

0.1 s ~ 20 s, Auto

연속 허용 입력

전압 1 kV rms

전류 30 A rms (피크 100 A)

공통 모드 전압

600 Vrms CAT II

측정 항목

U, I, P, S, Q, λ, φ, fU, fI

소자별 값과 Σ(합계) 값

효율 연산

지원 (WT332E·WT333E)

주파수 측정

소자 1·2·3 중 하나 선택

파고율

3, 6, 6A

적산

Wh·Ah (±), 최대 10000시간

고조파 측정

/G5 옵션, 최대 50차

D/A 출력

/DA12 옵션, 12 ch

외부 전류 센서 입력

/EX1 2.5 ~ 10 V

/EX2 50 mV ~ 2 V, 둘 중 하나만 선택

전원

AC 100 ~ 240 V, 50/60 Hz

최대 소비 전력

70 VA

크기 (W×H×D)

213 × 132 × 379 mm

무게

약 5 kg

동작 온도

5 ~ 40℃

WT300E 계열은 입력 소자 수와 전류 범위로 갈립니다 — WT310E(1소자, 5 mA ~ 20 A)·WT310EH(1소자 고전류, 1 ~ 40 A)·WT332E(2소자)·WT333E(3소자, 0.5 ~ 20 A). WT333E는 계열에서 유일하게 3상 4선(3P4W)과 3전압 3전류(3V3A) 결선을 지원하며, 크기·전류 범위는 WT332E와 같습니다.
