DMP10H400SK3-13 은 Diodes Incorporated 의 TO252 고내압 P채널 MOSFET 입니다. -100V -9A 급 P채널이며 방열 탭이 있는 TO252 외형에 -10V 구동 240mΩ 최대 온저항을 담은 고내압 MOSFET 입니다. TO252 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

P채널 증가형

단일 P채널 · AEC-Q101 인증을 받았고 -10V · -4.5V 두 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

-100V

VGS 0V · ID -250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS -80V 에서 -1µA 이하다

연속 드레인 전류 (ID)

-9A

TC 25℃ · VGS -10V · 정상 상태 값이며 TC 100℃ 에서는 -5.5A 다 · 펄스는 -15A 이고 바디 다이오드 연속 전류는 -4A 다

온저항 RDS(on)

240mΩ 최대

VGS -10V · ID -5A 조건 최대값이며 표준 190mΩ 이다 · VGS -4.5V · ID -5A 조건은 최대 300mΩ · 표준 210mΩ 이다

게이트 구동

총 게이트 전하 17.5nC

VGS -10V · VDS -60V · ID -5A 조건 표준값이며 -4.5V 구동 기준 8.4nC · 게이트-소스 전하 2.8nC · 게이트-드레인 전하 3.2nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±20V 에서 ±100nA 이하다

VGS(th)

-1 ~ -3V

VDS 와 VGS 를 묶고 ID -250µA 를 흘린 조건이며 온저항 시험 구동 전압과 구분해야 한다

전압 정격

VDSS -100V · VGSS ±20V

전류 정격

IDM -15A(10µs · 듀티 1%) · IS -4A

소비 전력 정격

42W

42W는 TC 25℃, 17W는 TC 100℃ 기준이다. 접합-케이스 열저항은 3℃/W이며 44℃/W는 FR-4 2oz 1인치 사각 동박의 접합-주위 값이다.

온도 정격

접합 TJ·보관 Tstg -55~+150℃

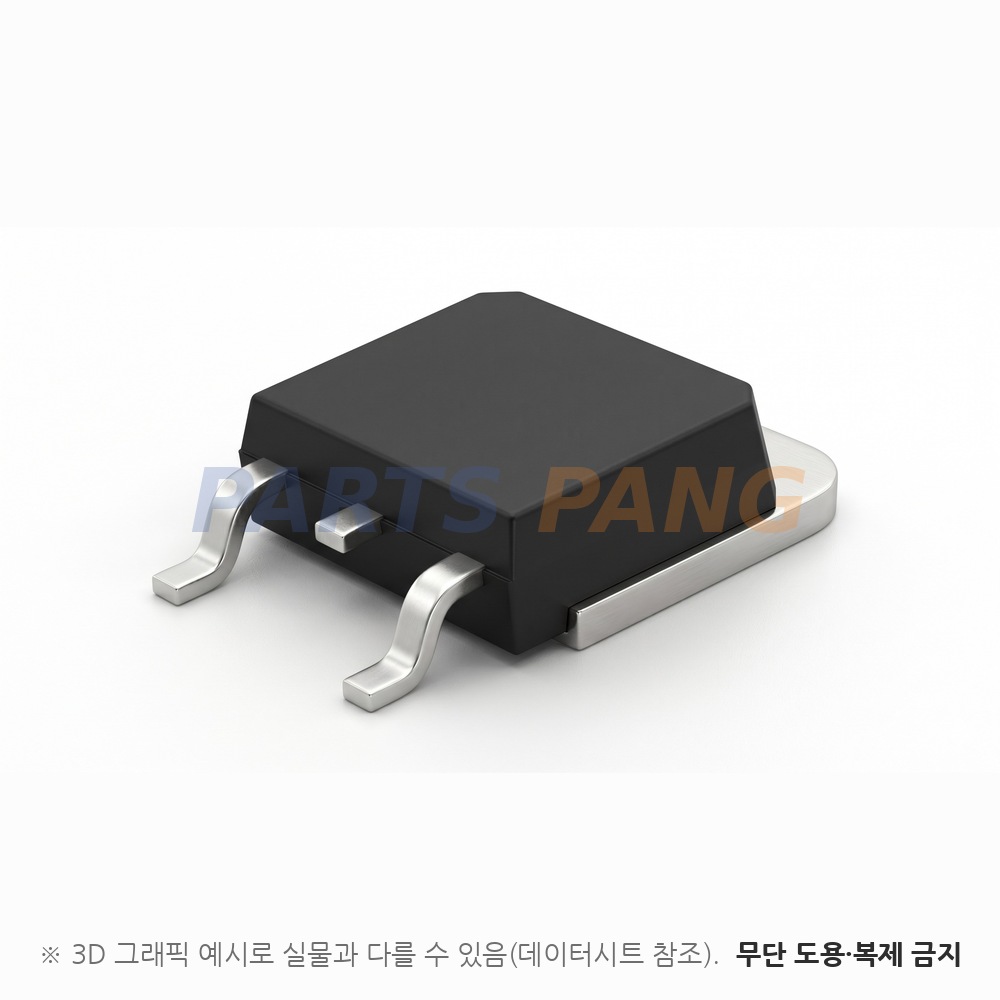

패키지

TO252

방열 탭이 있는 표준 TO252 외형이며 무게 0.33g · 마킹 P400SK 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

다음 용량·스위칭 수치는 대표값이다. 입력 용량 1239pF · 출력 용량 42pF · 귀환 용량 28pF(VDS -25V · 1MHz) · 게이트 저항 13Ω 대표 이며 스위칭은 VDD -50V · RG 9.1Ω · ID -5A 조건에서 턴온 지연 9.1ns · 상승 14.9ns · 턴오프 지연 57.4ns · 하강 34.4ns 다. 바디 다이오드 VSD는 -0.7V 대표 · -1.2V 최대(IS -5A)다. 역회복은 25.2ns · 24.5nC 대표(IS -5A · di/dt 100A/µs)다.
