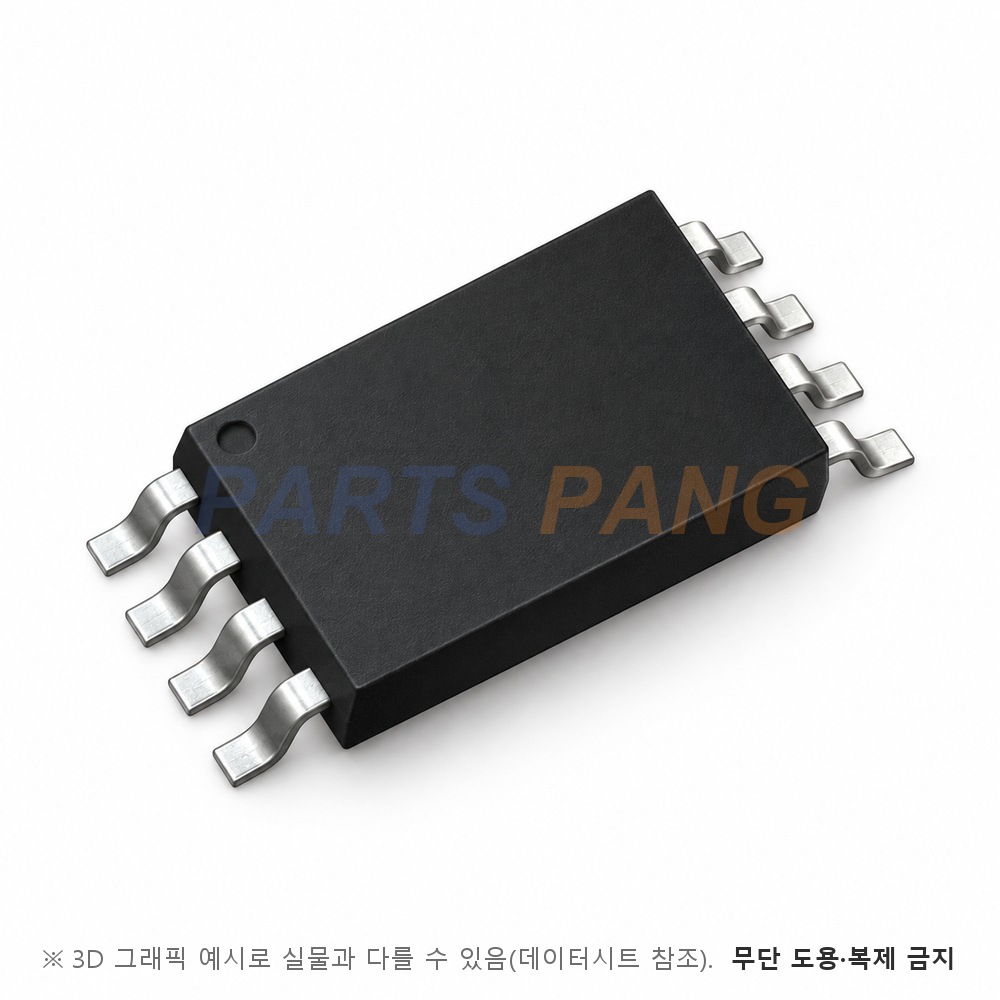

DMP2021UTSQ-13 은 Diodes Incorporated 의 TSSOP-8 차량 전장용 P채널 MOSFET 입니다. -20V -7.4A 급 P채널이며 AEC-Q101 인증과 PPAP 대응을 갖춘 차량 전장용으로 TSSOP-8 에 -2.5V 구동 22mΩ 최대 온저항을 담은 MOSFET 입니다. TSSOP-8 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

P채널 증가형

단일 P채널 · 게이트 ESD 보호가 들어 있고 -4.5V · -2.5V · -1.8V 저전압 구동 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

-20V

VGS 0V · ID -250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS -20V 에서 -1µA 이하다

연속 드레인 전류 (ID)

-7.4A

TA 25℃ · VGS -4.5V · FR-4 2oz 1인치 사각 동박 정상 상태 값이며 TA 70℃ 에서는 -5.9A 다 · 케이스 온도 기준으로는 TC 25℃ -18A · TC 70℃ -14A 다

온저항 RDS(on)

22mΩ 최대

VGS -2.5V · ID -4.5A 조건 최대값이며 표준 15mΩ 이다 · VGS -4.5V · ID -4.5A 조건은 최대 16mΩ · VGS -1.8V · ID -2.5A 조건은 최대 40mΩ 이다

게이트 구동

총 게이트 전하 34nC

VGS -4.5V · VDS -15V · ID -4.0A 조건 표준값이며 -8V 구동 기준 59nC · 게이트-소스 전하 3.5nC · 게이트-드레인 전하 8.3nC 다

게이트-소스 전압 (VGS)

±10V

게이트-소스 절대 최대 정격이며 누설은 ±8V 에서 ±10µA 이하다

VGS(th)

-0.35 ~ -1.0V

VDS 와 VGS 를 묶고 ID -250µA 를 흘린 조건이며 온저항 시험 구동 전압과 구분해야 한다

전압 정격

VDSS -20V · VGSS ±10V

전류 정격

IDM -55A(10µs · 듀티 1%) · IS -2A · ISM -20A

소비 전력 정격

1.3W

FR-4 2oz 1인치 사각 동박에서 1.3W · 95℃/W, 최소 권장 패드에서 0.9W · 146℃/W다. 접합-케이스 열저항은 16℃/W다.

온도 정격

접합 TJ·보관 Tstg -55~+150℃

애벌런치 IAS -25A · EAS 32mJ(L 0.1mH · TJ 25℃ 유지 조건)

패키지

TSSOP-8

표준 TSSOP-8 외형이며 무게 0.039g · 마킹 P2021U 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

다음 용량·스위칭 수치는 대표값이다. 입력 용량 2760pF · 출력 용량 262pF · 귀환 용량 220pF(VDS -15V · 1MHz) · 게이트 저항 16Ω 대표 이며 스위칭은 VDS -15V · VGS -4.5V · RG 1Ω · ID -4.0A 조건에서 턴온 지연 7.5ns · 상승 25ns · 턴오프 지연 125ns · 하강 96ns 다. VSD는 -0.8V 대표 · -1.2V 최대(IS -1A), 역회복은 48ns · 33nC 대표(IF -1A · di/dt 100A/µs)다.
