DMP4050SSDQ-13 은 Diodes Incorporated 의 SO-8 차량 전장용 P채널 2소자 MOSFET 입니다. -40V -5.2A 급 P채널 두 개를 SO-8 에 담은 2소자 형이며 발주표에 차량용(Automotive) 등급으로 실린 판으로 모터 제어·백라이트·DC-DC 컨버터·전원 관리 용도로 안내돼 있습니다. SO-8 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

P채널 증가형 2소자

독립 P채널 2소자 · AEC-Q101 기준 인증이 명시돼 있고 -10V · -4.5V 두 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

-40V

ID -250µA · VGS 0V 조건 항복 전압 최소값이며 드레인 누설은 VDS -40V 에서 -0.5µA 이하다

연속 드레인 전류 (ID)

-5.2A

한 소자 동작 · 접합-솔더링점 열저항 기준 값이며 25mm 사각 1온스 동박 기판에서는 정상 상태 -4.0A · 10초 이하 TA 70℃ -4.2A 다 · 펄스는 300µs · 듀티 2% 조건 -20.0A 다

온저항 RDS(on)

0.050Ω 최대

VGS -10V · ID -6A 조건 최대값이며 표준 0.038Ω 이다 · VGS -4.5V · ID -5A 조건은 최대 0.079Ω · 표준 0.055Ω 이다

게이트 구동

총 게이트 전하 13.9nC

VGS -10V · VDS -20V · ID -6A 조건 대표값이며 -4.5V 구동 기준 6.9nC · 게이트-소스 전하 2nC · 게이트-드레인 전하 3.4nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 AEC-Q101 기준 상한은 16V 로 따로 규정돼 있다 · 누설은 100nA 이하다

VGS(th)

-1.0 ~ -3.0V

ID -250µA · VDS 와 VGS 를 묶은 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

-40V

게이트 정격

±20V

전류·전력 정격

펄스 -20.0A · 바디 다이오드 연속 -3.2A · 펄스 -20.0A

온도

접합·보관 -55 ~ +150℃

25mm 사각 1온스 동박 기판에서 소비 전력은 한 소자 동작 1.25W(100℃/W) · 두 소자 같은 전력 동작 1.8W(70℃/W) · 한 소자 10초 이하 2.14W(58℃/W) 다 · 접합-솔더링점 열저항은 53℃/W 다

패키지

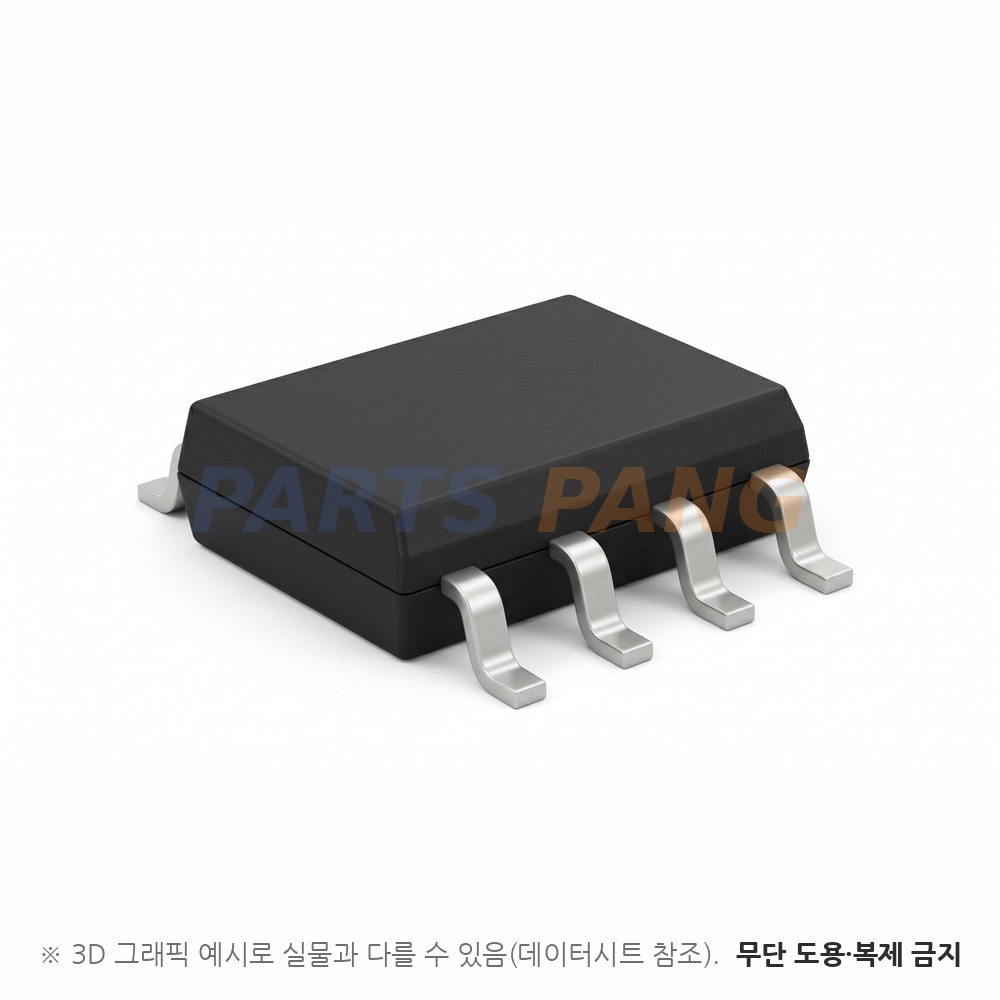

SO-8

표준 SO-8 외형이며 무게 0.074g · 마킹 P4050DQ 다 · 같은 문서에 표준판(DMP4050SSD-13 · 마킹 P4050SD)과 차량용판이 함께 실려 있다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

별도 최대값 표시가 없는 다음 용량·스위칭 값은 대표값이며 설계 참고용으로 생산 시험 대상이 아니다. 입력 용량 674pF · 출력 용량 115pF · 귀환 용량 67.7pF(VDS -20V · 1MHz) 이며 스위칭은 VDD -20V · VGS -10V · ID -1A · RG 6.0Ω 조건에서 턴온 지연 1.9ns · 상승 3.1ns · 턴오프 지연 31.5ns · 하강 12.6ns 다. 순방향 전달 컨덕턴스는 14S · 역회복 시간 18ns · 역회복 전하 12.7nC(IS -2A) 이고 바디 다이오드 순방향 전압은 표준 -0.86V · 최대 -1.2V(IS -6A) 다.
