DMP4051LK3-13 은 Diodes Incorporated 의 TO252 전력용 P채널 MOSFET 입니다. -40V -10.5A 급 P채널이며 AEC-Q101 기준 인증을 받은 TO252 외형에 -10V 구동 0.051Ω 최대 온저항을 담았고 백라이트·DC-DC 컨버터·전원 관리 용도로 안내돼 있습니다. TO252 외형에 표면실장 방식이며 포장은 릴 2,500개(13인치 릴 · 16mm 테이프) 입니다.

채널 형식

P채널 증가형

단일 P채널 · 생산 전수 UIS 시험을 거치며 -10V · -4.5V 두 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

-40V

ID -250µA · VGS 0V 조건 항복 전압 최소값이며 드레인 누설은 VDS -40V 에서 -0.5µA 이하다

연속 드레인 전류 (ID)

-10.5A

VGS -10V · 50mm 사각 2온스 동박 기판에서 10초 이하 통전 조건이며 같은 조건 TA 70℃ 에서는 -8.40A 다 · 정상 상태 기준은 -7.2A 이고 펄스는 300µs · 듀티 2% 조건 -28.9A 다

온저항 RDS(on)

0.051Ω 최대

VGS -10V · ID -12A 조건 최대값이며 표준 0.041Ω 이다 · VGS -4.5V · ID -8A 조건은 최대 0.085Ω · 표준 0.059Ω 이다

게이트 구동

총 게이트 전하 14nC

VGS -10V · VDS -20V · ID -12A 조건 대표값이며 -4.5V 구동 기준 7.0nC · 게이트-소스 전하 2.2nC · 게이트-드레인 전하 3.7nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 AEC-Q101 기준 상한은 ±16V 로 따로 규정돼 있다 · 누설은 ±20V 에서 ±100nA 이하다

VGS(th)

-1.0 ~ -3.0V

ID -250µA · VDS 와 VGS 를 묶은 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

-40V

게이트 정격

±20V

전류·전력 정격

펄스 -28.9A · 바디 다이오드 연속 -10.1A · 소비 전력 8.9W

온도

접합·보관 -55 ~ +150℃

소비 전력 8.9W 와 열저항 14.0℃/W 는 50mm 사각 2온스 동박 기판 10초 이하 조건이고 정상 상태에서는 4.18W · 29.9℃/W · 25mm 사각 1온스 동박에서는 2.14W · 58.4℃/W 다 · 접합-솔더링점 열저항 2.46℃/W · 애벌런치는 L 100µH · VDD -40V 조건 -20.3A · 50mJ 다

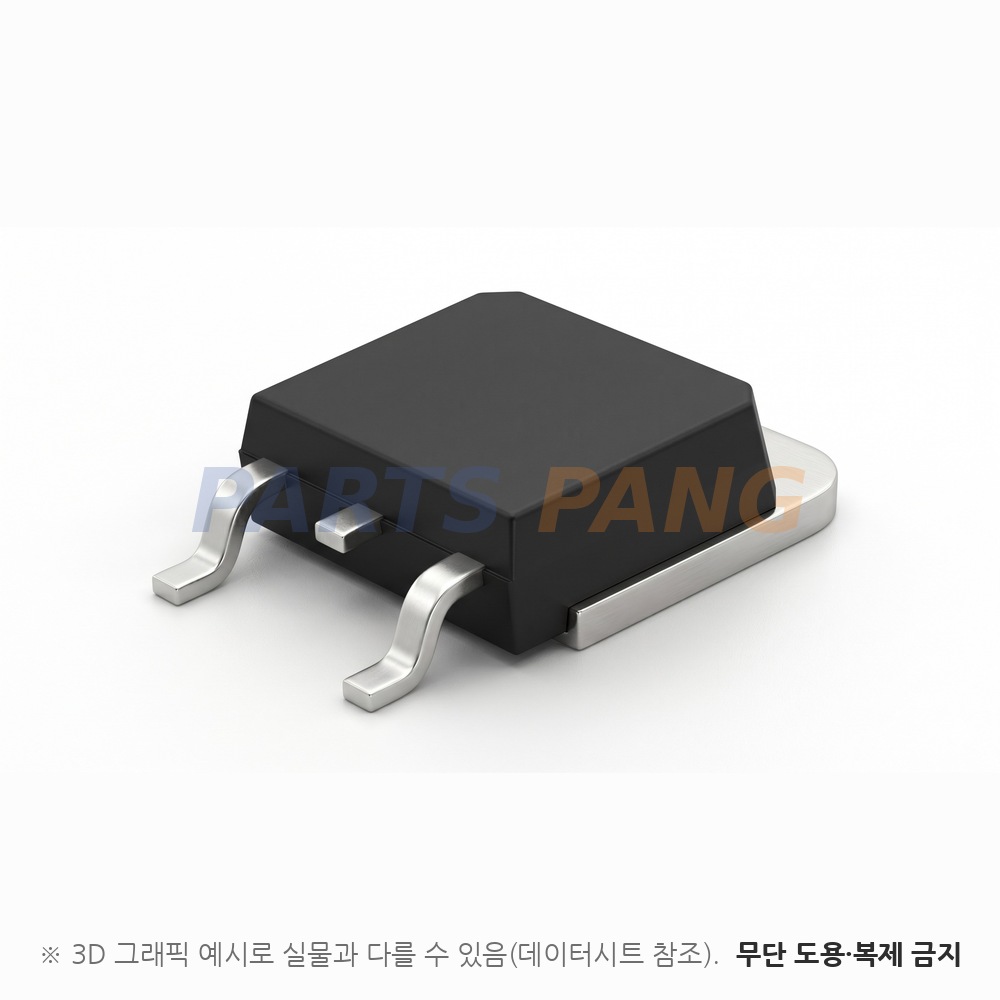

패키지

TO252

방열 탭이 있는 표준 TO252(DPAK) 외형이며 무게 0.33g · 마킹 P4051L 다 · 같은 마킹의 차량용 등급 판(DMP4051LK3Q-13)이 별도 품번으로 있다

실장

표면실장

포장은 릴 2,500개(13인치 릴 · 16mm 테이프)

별도 최대값 표시가 없는 다음 용량·스위칭 값은 대표값이며 설계 참고용이다. 입력 용량 674pF · 출력 용량 115pF · 귀환 용량 67.7pF(VDS -20V · 1MHz) 이며 스위칭은 VDD -20V · VGS -10V · ID -12A · RG 6.0Ω 조건에서 턴온 지연 2.3ns · 상승 14.1ns · 턴오프 지연 25.1ns · 하강 14.3ns 다. 순방향 전달 컨덕턴스는 16.6S 이고 바디 다이오드는 IS -12A 조건 역회복 시간 138ns · 역회복 전하 841nC · 순방향 전압 최대 -1.2V 다.
