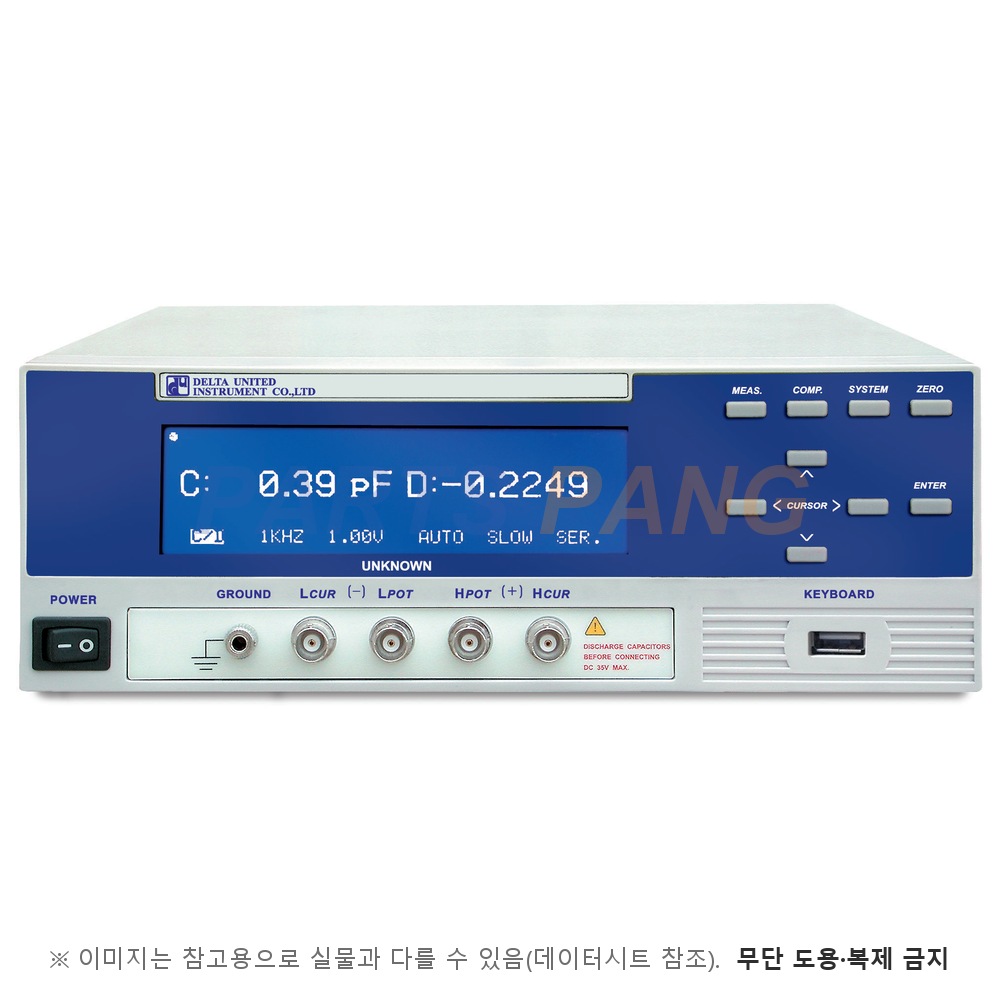

이 DU-6216은 Delta United(대만)의 프로그래머블 LCRZ 미터로, 40 Hz~200 kHz 범위의 프로그래머블 주파수를 골라 L·C·R·Z와 Q·D·ESR·θ를 기본 정확도 ±0.1%로 측정합니다. HI/LO 판정과 BIN 분류를 갖춰 수입검사·생산 선별에 쓰입니다.

측정 항목

L, C, R, Z, Q, D, ESR, θ

측정 주파수

40 Hz ~ 200 kHz

주파수 프로그래머블 설정

기본 정확도

±0.1%

형태

벤치탑

인터페이스

RS-232/핸들러 겸용 카드 기본

Cr62-RSHD

측정 전압

10 mV 단위 프로그래머블

하한 0.01 V rms, ±5% + 5 mV

측정 속도

고속 55 ms, 중속 130 ms, 저속 400 ms

L 범위

0.001 µH ~ 1999.9 H

C 범위

0.001 pF ~ 199.99 mF

R 범위

0.1 mΩ ~ 19.999 MΩ

Z 범위

0.1 mΩ ~ 199.99 MΩ

ESR 범위

0.1 mΩ ~ 19.999 MΩ

Q·D 범위

Q 0.01 ~ 1999.9, D 0.0001 ~ 19.999

θ 범위

-180° ~ +180°

측정 보조

자동 파라미터 선택, 자동 레인지

영점 보정

트리거

내부, 외부, 자동 감지

비교기

HI/LO 판정, BIN 분류

메모리

100조

외부 DC 바이어스

0 ~ 35 Vdc

디스플레이

LCD 4 1/2 자리

기타

전원 차단 전 측정 조건 복원

전원

115 / 230 V ±10%, 50/60 Hz

크기 (W×H×D)

270 × 110 × 310 mm

기본 구성

LCR 테스트 클립 Fx60-0101, 전원 코드

사용 설명서, 교정 성적서

DU-6212/6215/6216은 같은 문서·같은 외형의 계열로, DU-6212는 50 Hz~100 kHz 10점·측정 전압 4단, DU-6215는 40 Hz~200 kHz 30점, DU-6216은 40 Hz~200 kHz 프로그래머블이며 RS-232/핸들러 카드가 기본입니다. 10 kHz까지면 DU-6211이 있습니다.
