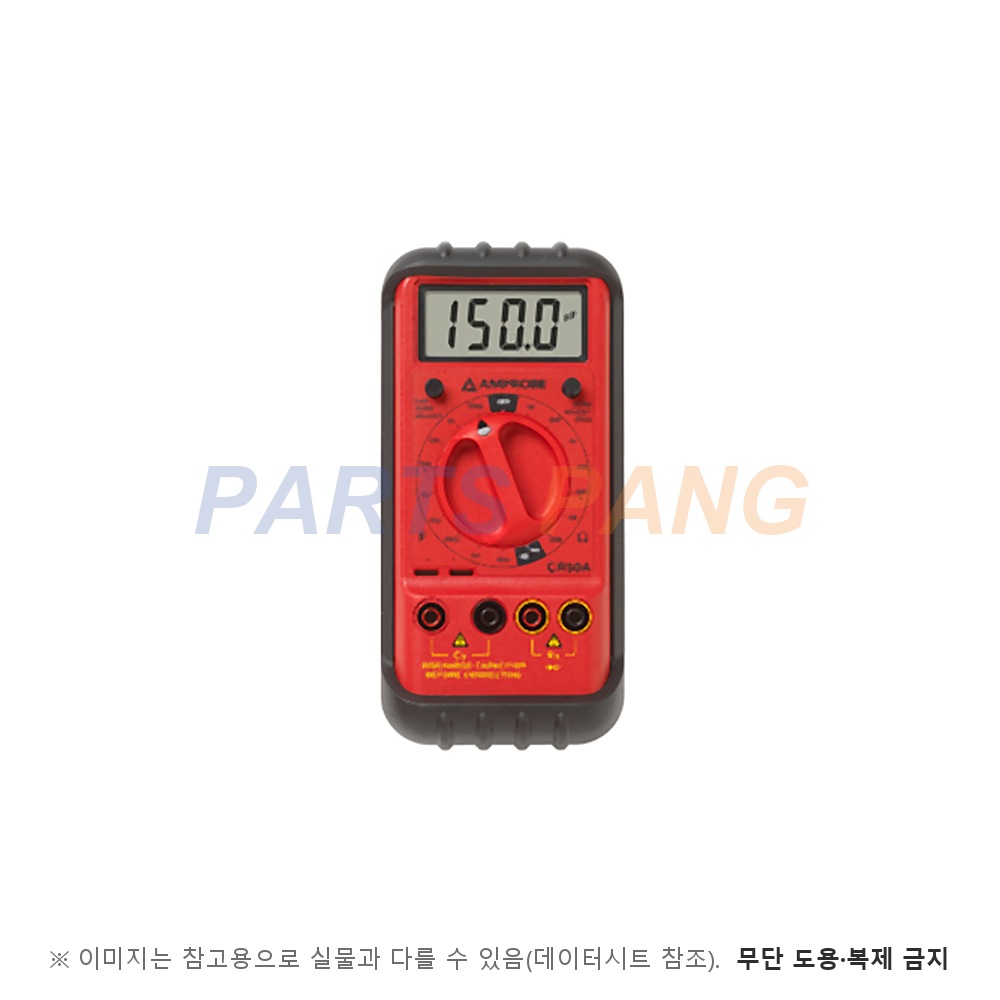

이 CR50A는 정전용량과 저항을 넓은 범위로 확인하는 Amprobe 휴대형 측정기입니다. 영점 조정 볼륨으로 리드 부유 용량을 지우고, 다이오드·도통 시험을 함께 갖춰 품질 검사와 수리 현장의 부품 확인에 쓰입니다.

측정 항목

C, R, 다이오드, 도통

측정 주파수

8.2 Hz, 82 Hz, 820 Hz

C 레인지별 고정

기본 정확도

±(0.5% rdg + 1 dgt)

C 2000 pF ~ 200 µF, R 2 kΩ ~ 2 MΩ

형태

휴대형

표시

3½ 자리 LCD, 1999 카운트

정전용량 레인지

200 pF ~ 20 mF

7레인지

저항 레인지

20 Ω ~ 20 MΩ

20 Ω 레인지 분해능 0.01 Ω

C 정확도 (200 pF)

±(0.5% rdg + 1 dgt + 0.5 pF)

C 정확도 (2 mF)

±(1% rdg + 1 dgt)

C 정확도 (20 mF)

±(1.5% rdg + 1 dgt)

C 시험 전압

3.5 V 미만

R 정확도 (20 MΩ)

±(3.0% rdg + 1 dgt)

저항 개방 전압

0.3 V DC

20 Ω·200 Ω 레인지 3.0 V DC

영점 조정

조정 볼륨

다이오드 시험

약 1 mA, 3.2 V DC

도통

75 Ω 미만 부저

과부하 보호

500 V DC/AC (R·다이오드)

C 입력 0.1 A/250 V 속단 퓨즈

전원

9 V 전지 (NEDA 1604)

전지 수명

알칼리 200시간, 망간 150시간

크기 (H×W×D)

151 × 70 × 38 mm

무게

200 g (전지 포함)

동작 온도

0 ~ 50℃

같은 회사의 LCR55A는 인덕턴스(200 µH~200 H)·트랜지스터 hFE까지 재는 상위 모델이고, CR50A는 C·R 전용입니다. 대신 CR50A는 정전용량을 20 mF까지 재고 2 kΩ 이상 레인지의 저항 개방 전압이 0.3 V로 낮습니다.
