ITECH IT8512+는 120V·30A·300W 정격의 싱글 채널 프로그래머블 직류 전자부하입니다. CC·CV·CR·CW 4가지 모드와 다이내믹 모드, 리모트 센싱, 배터리 방전 시험을 갖춰 전원 장치·충전기·배터리의 부하 시험에 쓰입니다. 현행 IT8511A+·B+와는 정격이 다른 기본형 모델입니다.

종류

직류 전자부하(싱글 채널)

최대 전압

120V

최대 전류

30A

3A·30A 두 레인지

최대 전력

300W

기본 정확도

CC ±(0.05%+0.05%FS)

CV ±(0.05%+0.02%FS), 18V 레인지

인터페이스

RS-232·USB·RS-485 중 선택

통신 케이블 IT-E121·E122·E123 별매

최소 동작 전압

0.12V(3A 레인지)

1.2V(30A 레인지)

CR 범위

0.05~10Ω · 10Ω~7.5kΩ

CW 범위

300W, 분해능 10mW

전압 측정

0~18V · 0~120V

분해능 0.1mV·1mV, ±(0.025%+0.025%FS)

전류 측정

0~3A · 0~30A

분해능 0.1mA·1mA, ±(0.05%+0.05%FS)

전력 측정

300W, ±(0.1%+0.1%FS)

다이내믹 모드

CC, T1·T2 50µs~3600s

상승·하강 기울기 최대 1.5A/µs

시험 기능

배터리 방전 · Auto Test(LIST)

OCP·OPP 시험 · 단락 시험 · CR-LED 시험

메모리

100개 그룹

보호

과전력 약 320W · 과전압 약 125V

과전류 약 33A(30A 레인지) · 과열 약 85°C

단락 시 저항

약 40mΩ

입력 임피던스

150kΩ

표시

VFD

기타

리모트 센싱 · 지능형 팬 · 단전 시 메모리

전원

AC 110V/220V 전환

크기 (W×D×H)

214.5 × 354.6 × 88.2mm

같은 문서의 IT8511+는 전압·전류가 같고 전력이 150W인 모델이며, IT8513C+는 120V·120A·600W 모델입니다.

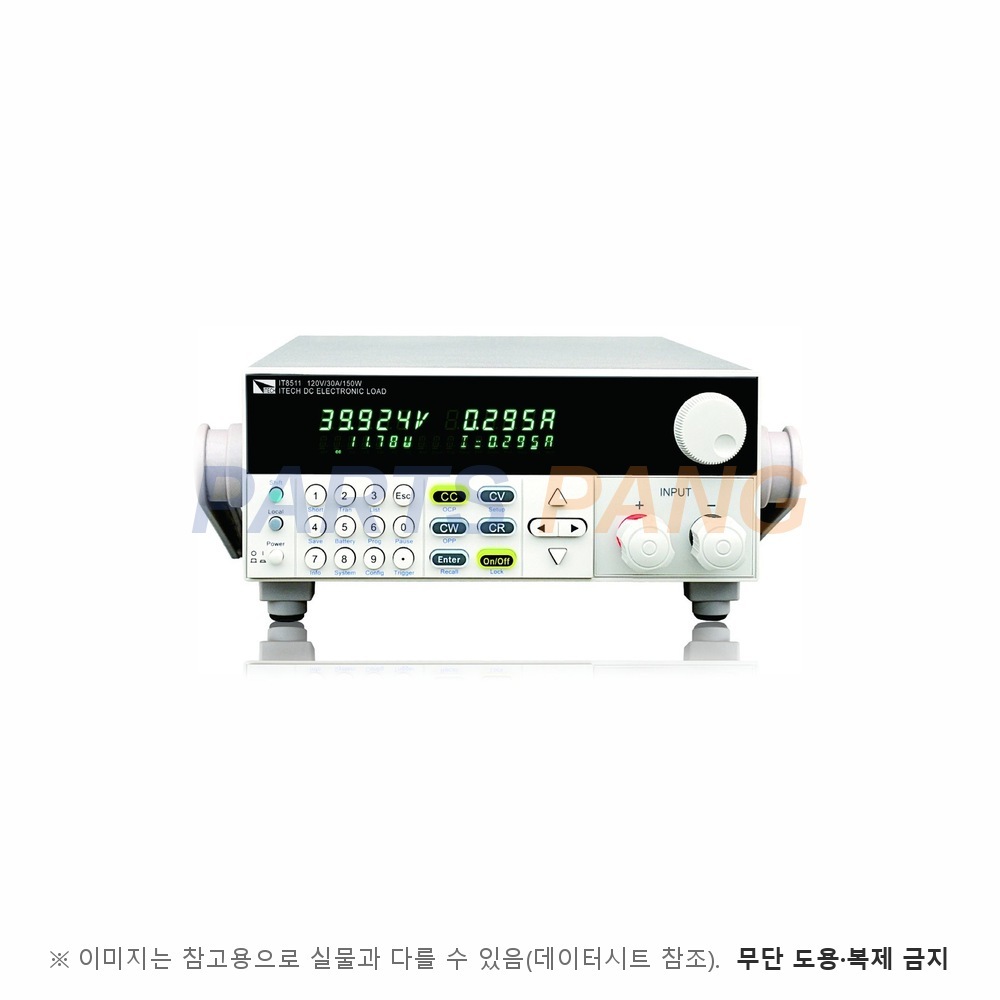

대표 사진은 같은 외형의 IT8511 사진입니다.
