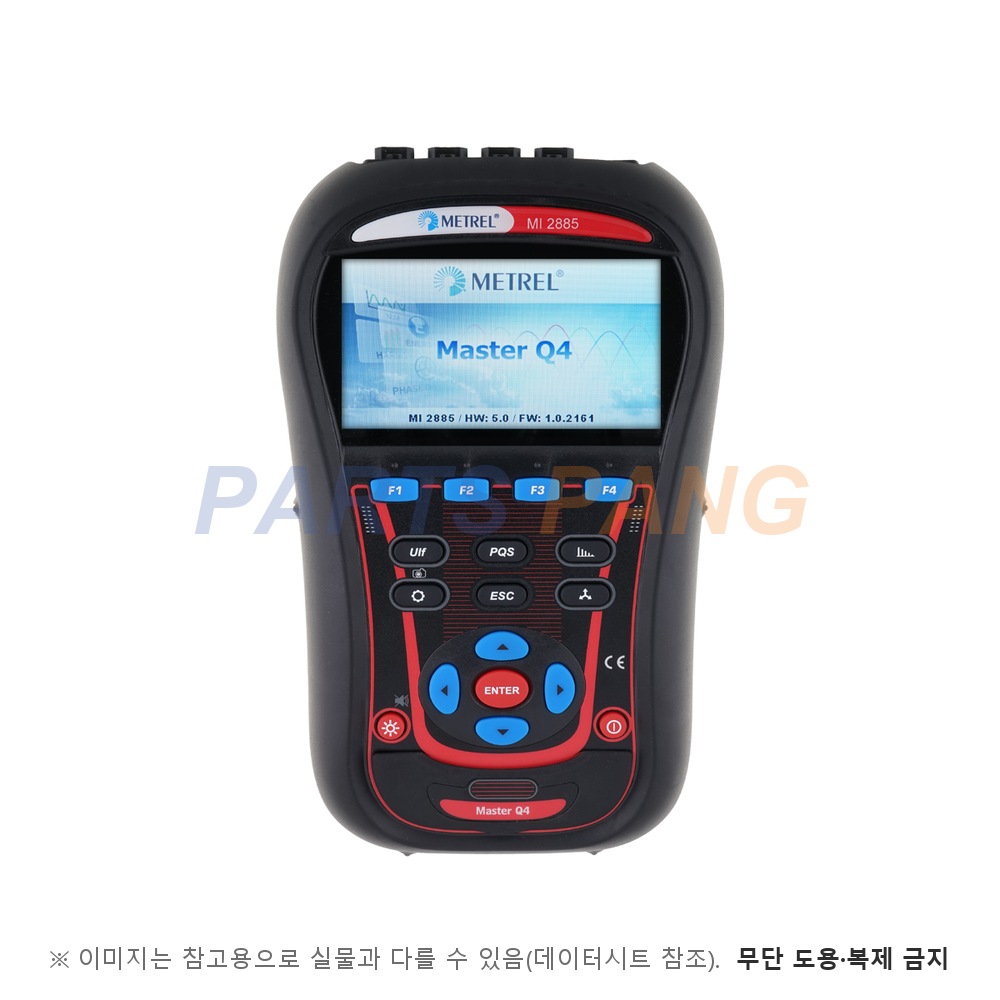

이 MI 2885 AD는 METREL Master Q4 Class S 전력품질 분석기의 Advanced 세트로, A 1502 플렉시블 전류 클램프 4개가 함께 구성됩니다. 장기 기록과 딥·스웰 파형 자동 기록으로 3상·단상 배전 계통의 전력품질 문제 추적과 에너지 효율 측정에 쓰입니다.

종류

3상 전력품질 분석기

상 구성

3상 + 중성선

전압 4·전류 4채널 동시 샘플링

최대 전압

1000 Vrms

L-N 50~1000 V, L-L 50~1730 V

최대 전류

6000 Arms

A 1502 플렉시블 클램프 3 ~ 6000 A

기본 정확도

공칭 전압의 ±0.1%

IEC 61000-4-30 Class S

인터페이스

USB, Ethernet

GPS 수신기 A 1355 옵션

전력 정확도

IEC 61557-12 Class 1

에너지 정확도

유효 Class 1, 무효 Class 2

주파수 범위

42.5 ~ 69.0 Hz

VFD 5~120 Hz, 335~465 Hz

고조파

DC ~ 50차 (50/60 Hz)

IEC 61000-4-7 Class 1, THD·TDD

간고조파

1 ~ 50차

플리커

0.2 ~ 10

IEC 61000-4-15 Class F1

딥·스웰

공칭 10 ~ 150%

±0.2%, ±1주기

일반 기록

적분 1 s ~ 2 h

신호 1000종 이상, 1년 이상

파형 기록

최대 20초

과도 기록

49 kS/s 이상, 최대 50주기

경보

사용자 경보 7개

분석 기준

EN 50160, IEEE 1459

메모리

microSD 8 GB 포함, 최대 32 GB

전원

AC 110 ~ 240 V 또는 AA NiMH 6개

과전압 범주

CAT IV 600 V / CAT III 1000 V

화면

4.3인치 컬러 TFT, 480×272

크기

230 × 140 × 80 mm

무게

0.96 kg

MI 2885는 전류 클램프 구성으로 세트가 갈립니다 — AD(Advanced)는 A 1502 1상 플렉시블 클램프 4개, EU(Euro)는 A 1227 4개, ST(Standard)는 클램프 없이 구성됩니다. AD 세트에는 측정 리드·악어클립 각 5개, microSD 8 GB, PowerView3 SW, NiMH 충전지 6개, 소프트 가방이 함께 들어 있습니다.
