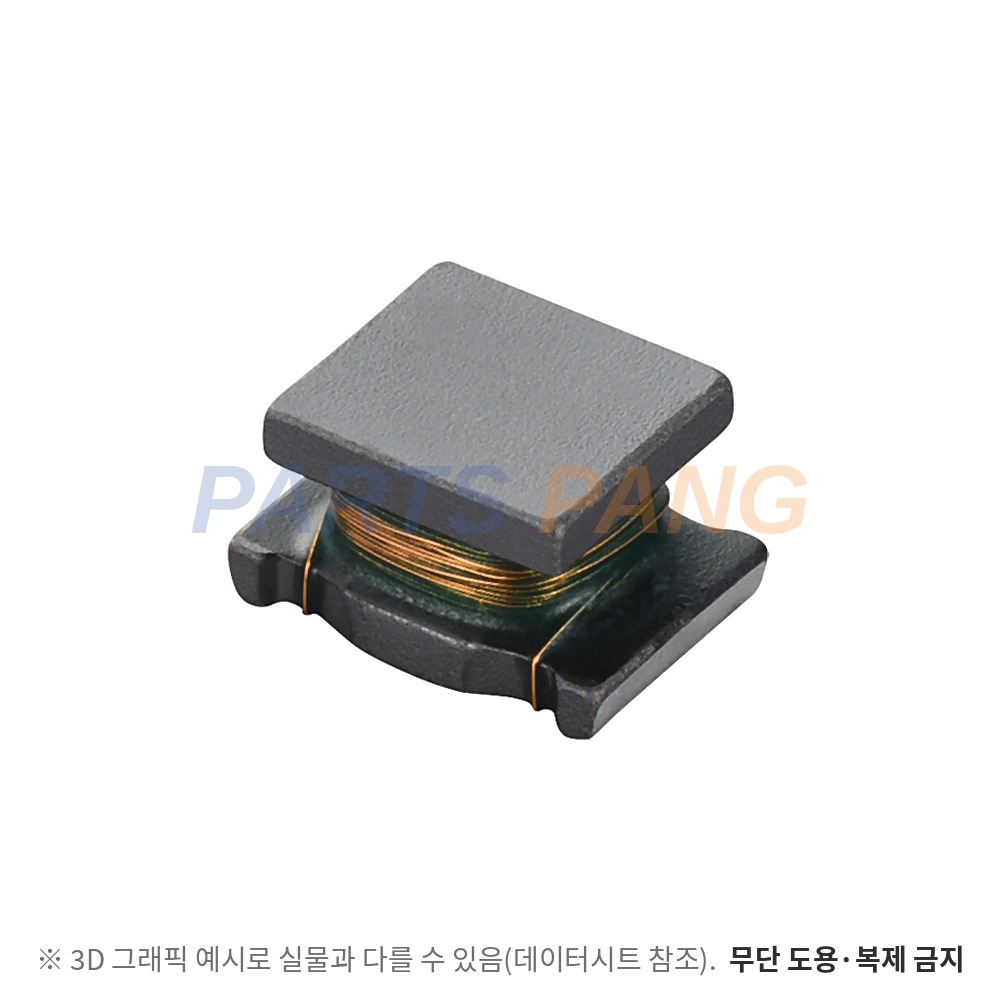

LQH43CN100K03L 은 무라타의 LQH43CN 계열 권선형 칩 코일(칩 인덕터)입니다. 인덕턴스 10 µH ±10 % · 직류 저항 0.24 Ω 이하 · 자기 공진 주파수 23 MHz 이상이고 정격 전류는 650 mA 입니다. 크기는 4.5 × 3.2 mm · 높이 2.6 mm 이고 민생 · 산업 기기용(Consumer · Industrial) 사양서로 규정됩니다.

인덕턴스

10 µH

Keysight 4192A 또는 동등 장비로 1 MHz(1.0 to 330 µH 품번) 에서 잰다

허용오차

±10 %

품명의 공차 코드 K 에 해당하고 사양서 3장 정격표의 LQH43CN100K03L 행 값이다

직류 저항 DCR

0.24 Ω

최대값이고 디지털 멀티미터로 잰다 · 전압 강하는 전류와 DCR 의 곱이고 동손은 전류 실효값의 제곱과 DCR 의 곱이다

자기 공진 주파수 SRF

23 MHz

최소값이고 Keysight E4991A 또는 동등 장비로 잰다

정격 전류 Irms

650 mA

정격 전류를 흘렸을 때 자기 발열 20 ℃ 이하 · 인덕턴스 변화 ±10 % 이내를 함께 만족하는 값이다

동작 온도

-40 to +85 ℃

보관 온도 범위도 같다 · 특성 시험은 따로 정하지 않으면 상온 15 to 35 ℃ · 25 to 85 %RH 에서 한다

사이즈

1812

무라타 치수 코드 43 이고 치수는 4.5±0.3 × 3.2±0.2 mm · 높이 2.6±0.2 mm · 질량 0.13 g 이다

실장

표면실장

포장 코드 L 은 테이핑 · 릴당 500 개이고 표시 인쇄는 없다 · 플로 · 리플로 모두 표준 2 회 · 한계 1 회까지다

값은 LQH43CN 계열 레퍼런스 사양서(JELF243A-0042T-01) 3장 정격표 LQH43CN100K03L 행과 5장 외형 치수 기준입니다. 사양서에 포화 전류 열이 없어 그 축은 비워 둡니다(정격 전류 하나가 발열 · 인덕턴스 변화 조건을 함께 만족). 같은 LQH43CN 계열에서 330 코드 33 µH 는 1.0 Ω · 정격 310 mA, 470 코드 47 µH 는 1.1 Ω · 정격 280 mA 입니다. 사양서 8장 환경 시험은 고온 85 ℃ · 저온 -40 ℃ · 내습 40 ℃ 90 to 95 %RH 각 1000 h · 온도 사이클 -40 / +85 ℃ 10 cycles 이고 시험 뒤 인덕턴스 변화는 ±5 % 이내입니다. 기판 휨 시험은 2 mm 이고 리플로 피크는 표준 245 ℃ · 한계 260 ℃ 10 s 입니다.
