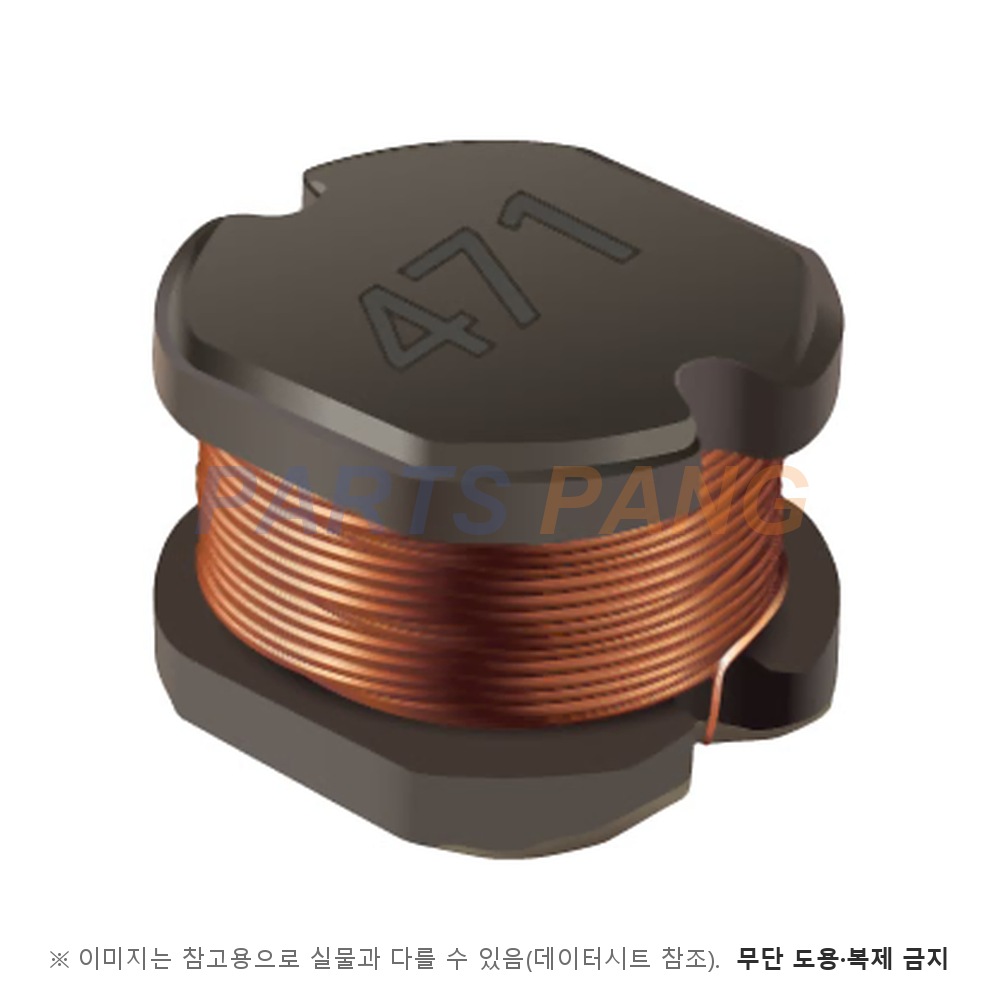

SDE0805A-470K 은 Bourns 의 SDE0805A 시리즈 SMD 파워 인덕터입니다. 전원 회로에서 인덕터는 스위칭으로 끊긴 전류를 이어 주면서 에너지를 저장했다 내보내는 소자라, 리플 전류의 크기와 변환 효율을 함께 좌우합니다. 선정은 회로가 요구하는 인덕턴스를 먼저 정하고, 실효 전류가 정격 전류 Irms 안에 드는지, 스위칭 피크 전류가 포화 전류 Isat 아래인지 차례로 확인한 다음, 직류 저항 DCR 이 만드는 도통 손실과 발열을 보는 순서로 합니다. 여기서 Irms 와 Isat 은 성격이 다른 두 한계라는 점이 중요합니다. Irms 는 문서가 지정한 온도 상승 기준이고 Isat 은 지정된 인덕턴스 감소율 기준입니다. 실제 부품 온도와 전류 파형을 함께 검토해야 합니다. 페라이트 코어 고포화 SMD 파워 인덕터 · AEC-Q200 구조이고 코어는 페라이트이며, 인덕턴스는 품번에 따라 1 MHz / 1 V 또는 1 kHz / 1 V 조건에서 규정합니다.

인덕턴스

47 µH

이 품번의 인덕턴스 측정 조건은 1 MHz / 1 V 다

허용오차

± 10 %

문서 표의 Tol. 열에 적힌 값이다

직류 저항 DCR

0.18 Ω

최대값이며 전형값은 0.165 Ω 이고 K-Factor 는 39 다

자기 공진 주파수 SRF

12.1 MHz

전형값이다

정격 전류 Irms

1.7 A

온도 상승 40 °C typ. at rated Irms 기준이다

포화 전류 Isat

1.4 A

인덕턴스가 10 % typ. 떨어지는 점으로 정의한다

사이즈

7.80 × 7.00 × 5.00 mm

문서 특징란은 7.8 x 7 x 5 mm 로 적고 치수도는 7.80 ± 0.3 mm × 7.00 ± 0.3 mm × 5.00 ± 0.5 mm 로 적는다

실장

표면실장

코어는 페라이트 · 단자 마감은 Sn 이며 포장은 1000 pcs. per reel 이다

인덕턴스 1.5 to 470 µH · 발열 전류(Heating current) 최대 5.8 A 를 7.8 × 7 × 5 mm 몸체에 담은 AEC-Q200 qualified 계열입니다. 이 문서에서 반드시 확인하실 것은 인덕턴스 측정 조건이 품번마다 다르다는 점입니다. 표에 Test Freq./Voltage 열이 따로 있어서 값이 작은 쪽은 1 MHz / 1 V, 100 µH 이상은 1 kHz / 1 V 로 갈립니다. 측정 주파수가 천 배 차이 나므로 두 구간을 나란히 비교하시면 어긋납니다. 맨 오른쪽 K-Factor 열로 코어 자속 밀도를 계산해 코어 손실을 구하실 수 있습니다. 포화 전류는 인덕턴스가 10 % typ. 떨어지는 점으로 정의합니다.

동작 온도는 -40 °C to +125 °C 이며 온도 상승은 40 °C typ. at rated Irms 기준입니다.
