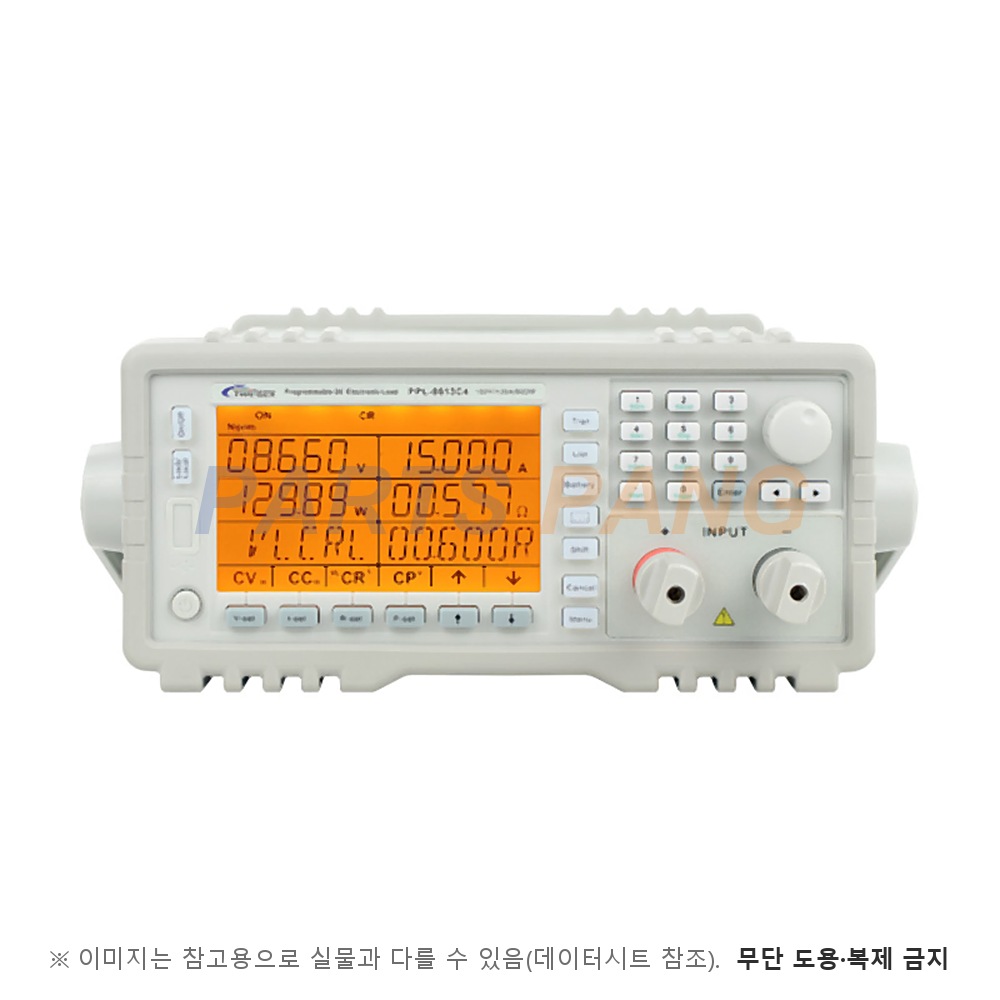

PPL-8613C4 전자부하기

프로그래머블 직류 전자부하/150V/120A/600W/CC/CV/CR/CP 9모드/트랜지언트 최대 2kHz/RS-232 SCPI

상품코드: PPL-8613C4_TWX
제조사: TWINTEX
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: PPL 시리즈 전자부하 카탈로그TWINTEX 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)1,724,800원(1,897,280원)

합계 1,724,800원 (VAT포함 1,897,280원)

1,724,800원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 PPL-8613C4는 150V·120A·600W 정격의 Twintex PPL 계열 프로그래머블 직류 전자부하입니다. CC·CV·CR·CP 4기능 9모드와 리스트·트랜지언트·배터리 방전 시험을 갖춰 전원장치·배터리·태양전지 시험에 쓰입니다.

주요 사양

종류: 직류 전자부하
최대 전압: 150V; 정격 입력 0~40℃
최대 전류: 120A; 설정 1mA ~ 120A
최대 전력: 600W
기본 정확도: ±(0.05%+0.02%FS); CV 저범위 0.1~30V
인터페이스: RS-232; SCPI·Labview 지원 · RS-232 USB 케이블 옵션
최대 입력 한계: 132A · 175V
최소 동작 전압: 1.6V; 풀스케일 전류 기준

기능

동작 모드: CCL·CCH·CVL·CVH·CRL·CRM·CRH·CPV·CPC
CC 고범위: 0~120A; 분해능 10mA · ±(0.1%+0.15%FS)
CC 저범위: 0~12A; 분해능 1mA · ±(0.1%+0.1%FS)
CP 범위: 0~600W; ±(1%+0.1%FS)
전류 슬루율: 최대 6A/µs
트랜지언트: 0.01Hz ~ 2kHz; 연속·펄스·토글
리스트 모드: 1~50스텝, 8리스트; 스텝 10ms ~ 99999s
배터리 방전: 최대 12000Ah; 방전 시간 1s~100h
보호: 과전류·과전압·과전력·과열·역전압
디스플레이: 4.3인치 세그먼트 LCD

전원·기계

전원: AC 110V/220V ±10%, 50/60Hz
크기 (W×H×D): 215 × 89 × 507 mm
무게: 9kg
사용 환경: 0~40℃, 85%RH 이하

참고

같은 문서의 600W 형제 가운데 PPL-8613C3는 150V 60A, PPL-8613B2는 500V 30A이고, PPL-8613C4는 150V 120A로 저전압 대전류 시험에 맞춘 모델입니다. 19인치 랙에 3U·4U 패널로 장착할 수 있습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

최소 동작 전압을 먼저 보세요

PPL-8613C4는 풀스케일 전류(120A)에서 최소 동작 전압이 1.6V입니다. 1V대 저전압 전원을 대전류로 시험하면 부하가 원하는 전류를 다 끌어내지 못할 수 있으니 리드 전압강하까지 함께 계산하시는 게 좋습니다.

전류 범위는 둘로 나뉩니다

CC 저범위는 0~12A(분해능 1mA), 고범위는 0~120A(분해능 10mA)입니다. 수 A 이하의 정밀 시험은 저범위로 두셔야 정확도 ±(0.1%+0.1%FS)의 FS가 작아져 오차가 줄어듭니다.

과도응답 시험 설정

트랜지언트 동작은 0.01Hz~2kHz, 전류 슬루율은 최대 6A/µs입니다. 전원장치의 부하 급변 응답을 볼 때는 슬루율을 피시험 전원 규격에 맞춰 낮춰 두셔야 과도한 오버슈트를 부하 탓으로 오판하지 않습니다.
