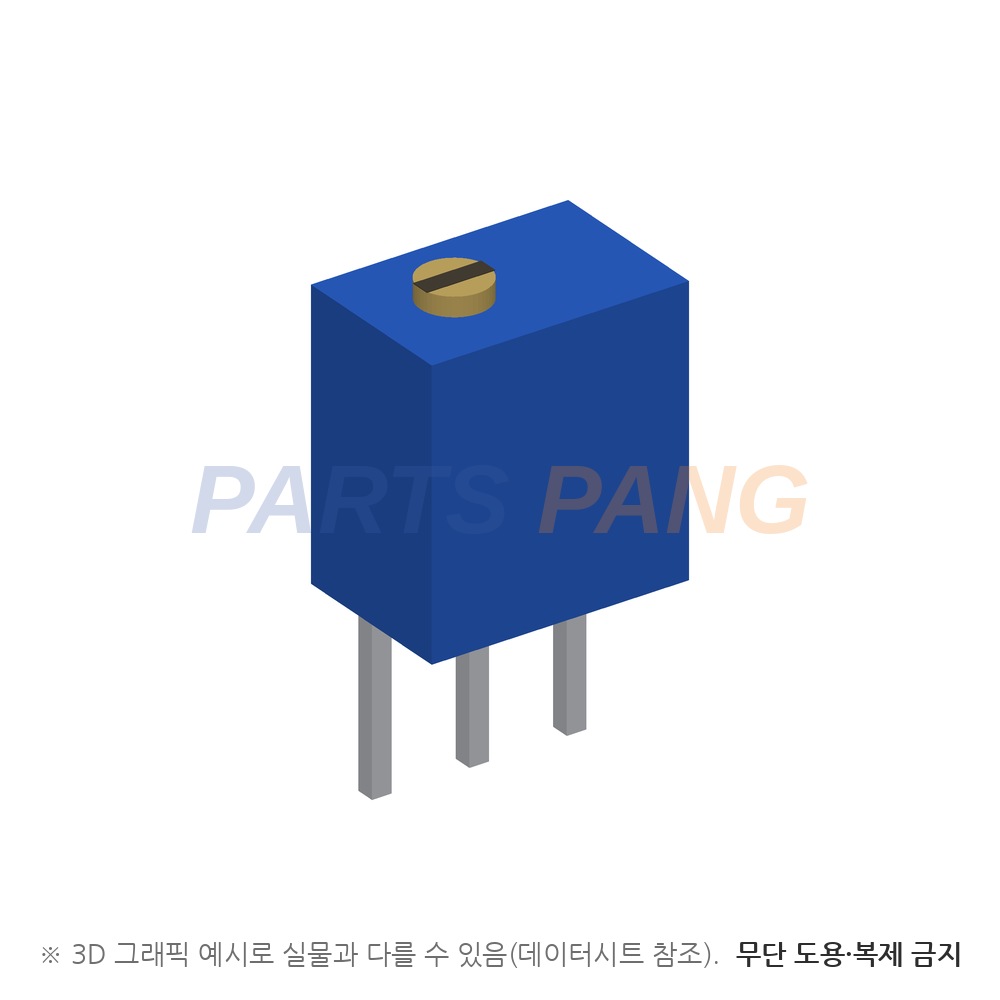

PV37W102C01B00 은 Bourns 의 PV37 시리즈 리드 밀폐형 멀티턴 트리머 포텐쇼미터입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 멀티턴 서멧 밀폐형 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 단자 배치가 기판 패턴과 맞는지를 확인하는 순서로 합니다. 허용오차가 ±10 % 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값이 흔들리지 않으려면 조정 뒤 진동과 온도 변화에서 얼마나 움직이는지도 함께 보셔야 하는데, 문서의 부하 수명과 진동·충격 시험 결과가 그 근거가 됩니다. 저항값 1,000 ohms · DIP(Through-Hole) 입니다.

저항값

1,000 ohms

문서 표준 저항표에서 저항 코드 102 에 해당하며 표준 저항 범위는 10 ohms to 1M ohms 다

허용오차

±10 %

문서 파라미터 표가 전 품번에 같은 허용오차를 규정한다

저항 온도계수

±150 ppm/°C

문서 파라미터 표가 전 저항값 구간에 같은 값을 규정한다

정격전력

0.25 W

주위 온도 85 °C 기준이며 문서 파라미터 표(Power Rating @ 85 °C)에 실린 값이다

동작 온도

-55 to +125 °C

납땜 방식은 웨이브(싱글·듀얼)이며 진동 20 G · 충격 100 G 에서 전 저항 변화와 전압 설정 안정도 변화가 각각 1 % 안에 들도록 규정한다

회전각

12 turns

문서 파라미터 표의 유효 회전 바퀴 수다

조정 방식

상면 조정 · 멀티턴

How To Order 의 W = Top, Triangle 이며 조정 슬롯(ADJ. SLOT)에 드라이버를 넣어 12 회전 범위에서 맞춘다

시리즈

PV37W

PV37 계열이며 멀티턴 서멧 밀폐형 구조다

실장

DIP(Through-Hole)

C01 = 표준형 · B00 = 튜브(50 pcs. per tube) 포장이며 단자 3개는 삼각 배치(Triangle)다

6 mm 정사각 12 회전 리드 밀폐형 멀티턴 트리머로 상면 조정(W)과 측면 조정(X)을 고르실 수 있고 단자는 두 형 모두 삼각 배치(Triangle)입니다. 출하 시 와이퍼 위치는 시계 방향 · 반시계 방향 · 표준 50 % 가운데 고르실 수 있고 스탠드오프가 있어 기판 세척이 쉽습니다. 습도 시험은 전 저항 변화 ±2 % · 절연 저항 100 megohms 이상, 온도 부하 수명은 전 저항 변화 2 % 이내이며, 회전 수명 시험의 전 저항 변화는 100 Ω 이하 ±3 % · 100 Ω 초과 ±2 %(200 cycles) 입니다.

품번은 PV(트리머) · 37(리드 밀폐형 6 mm 정사각 12 회전) · W(Top, Triangle) · 102(1,000 ohms) · C01(표준형) · B00(튜브 50 pcs.)로 읽습니다.
