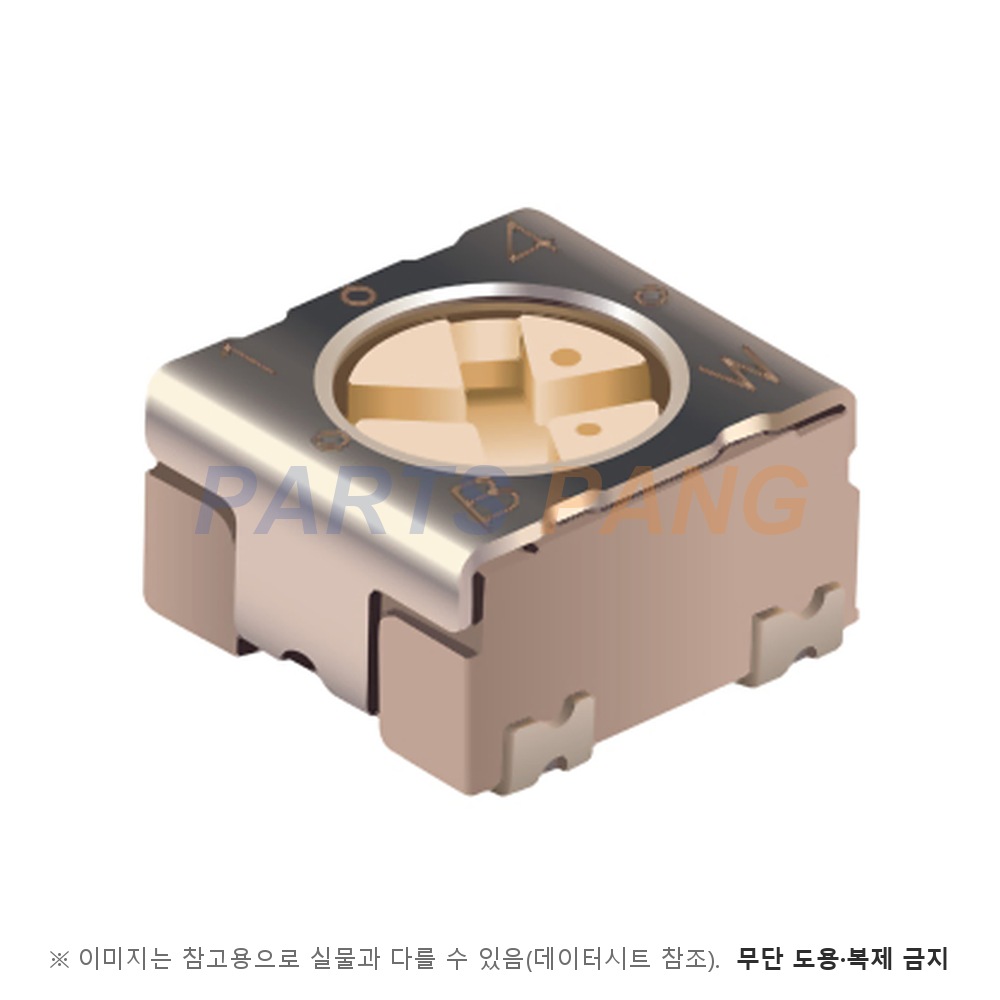

PVG3A101C01R00 은 Bourns 의 PVG3 시리즈 SMD 3 mm 정사각 트리머 포텐쇼미터입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 싱글턴 서멧 밀폐형 표면실장 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 단자 배치가 기판 패턴과 맞는지를 확인하는 순서로 합니다. 허용오차가 ±20 % 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값이 흔들리지 않으려면 조정 뒤 진동과 온도 변화에서 얼마나 움직이는지도 함께 보셔야 하는데, 문서의 부하 수명과 진동·충격 시험 결과가 그 근거가 됩니다. 저항값 100 ohms · 표면실장 입니다.

저항값

100 ohms

문서 표준 저항표에서 저항 코드 101 에 해당하며 표준 저항 범위는 10 ohms to 2M ohms 다

허용오차

±20 %

문서 파라미터 표가 전 품번에 같은 허용오차를 규정한다

저항 온도계수

±150 ppm/°C

문서 파라미터 표가 전 저항값 구간에 같은 값을 규정한다

정격전력

0.25 W

주위 온도 70 °C 기준이며 문서 파라미터 표에 실린 값이다

동작 온도

-55 to 125 °C

납땜 방식은 리플로우 또는 인두이며 진동 20 G · 충격 100 G 에서 전 저항 변화와 전압 설정 안정도 변화가 각각 1 % 안에 들도록 규정한다

회전각

1 turn

유효 회전각은 210 ° ±10 ° · 기계적 회전각은 250 ° ±10 ° 다

조정 방식

상면 슬롯 조정 · 싱글턴

How To Order 의 A = J-Hook 이며 문서 표 제목대로 상면 조정(Top Adjustment)이고 조정 슬롯에 드라이버를 넣어 유효 210 ° ±10 ° 안에서 맞춘다

시리즈

PVG3A

PVG3 계열이며 싱글턴 서멧 밀폐형 표면실장 구조다

실장

표면실장

C01 = 표준형 · R00 = 테이프 앤 릴(1,000 pcs./7 ˝ reel) 포장이며 납땜은 리플로우 또는 인두다

3 mm 정사각 SMD 트리머로 EIA · EIAJ · IPC · VECI 표준 트리머 풋프린트에 맞습니다. J-hook(PVG3A) · 걸윙(PVG3G) · 리버스 걸윙(PVG3K) 세 가지 핀 형상을 고르실 수 있고 세 형상 모두 파라미터 표의 전기 규격은 같습니다. 열 보호와 열 전달을 위해 금속 커버를 씌웠고, 85 °C 물 시험 60 seconds 에서 기포가 없는 밀폐 구조입니다. 출하 시 와이퍼 위치는 시계 방향 · 반시계 방향 · 표준 50 % 가운데 고르실 수 있습니다. 절연 저항은 10 M ohm min. 이고 회전 수명 시험은 100 kohm 초과 품과 이하 품을 나눠 규정합니다.

품번은 PV(트리머) · G3(SMD 밀폐형 3 mm 정사각 싱글턴) · A(J-Hook) · 101(100 ohms) · C01(표준형) · R00(테이프 앤 릴 1,000 pcs./7 ˝ reel)로 읽습니다.
