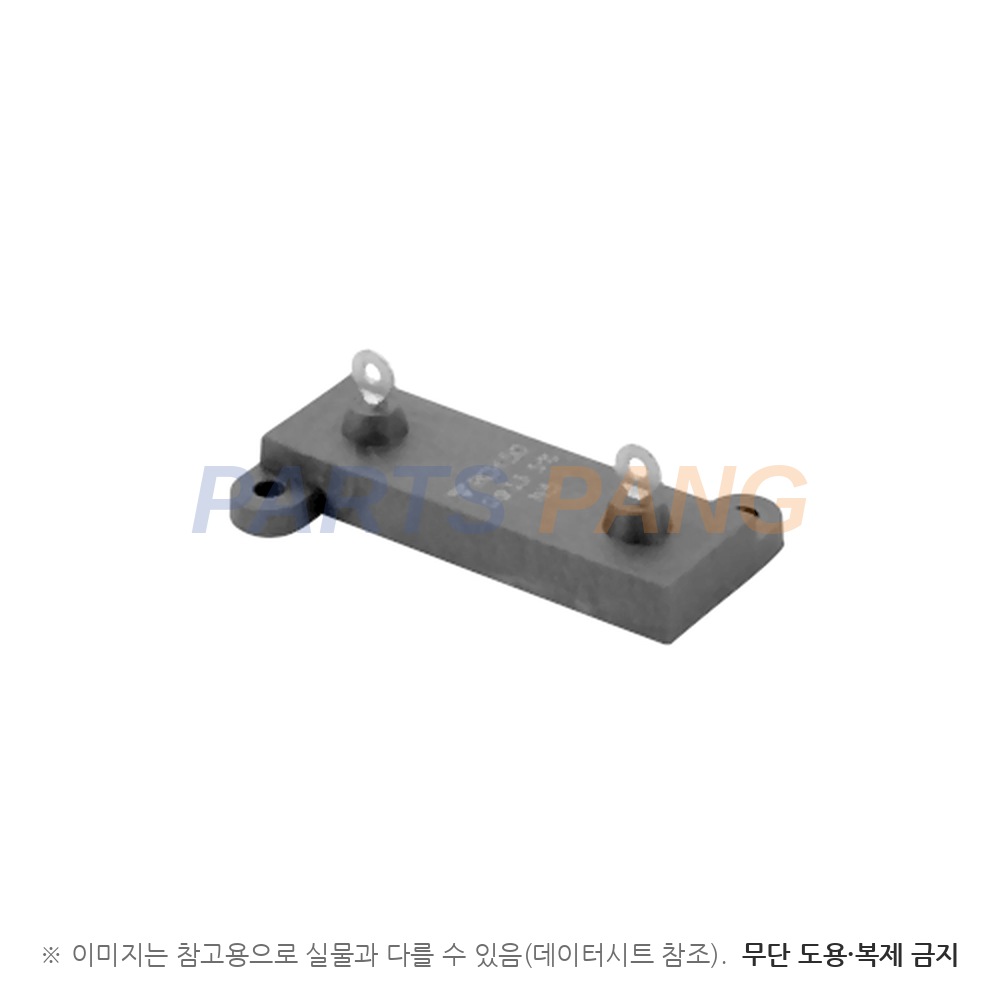

RCH50S47R00JS06 은 Vishay Sfernice 의 RCH 방열판 장착형 서멧 후막 전력 저항으로, 4종(5 W to 50 W) 가운데 RCH 50 에 저항값 47 Ω · 허용오차 ±5 % 를 담은 품번입니다. 절연 케이스를 방열판에 나사로 붙여 쓰며, 무유도 구조라 고주파 · 차단 회로에 맞고 NF-EN45545-2 요구 #26 에 적합합니다.

저항값

47 Ω

품번 값 47R00 은 R 이 소수점이라 47 Ω 이며 계열 범위는 0.24 Ω to 1 MΩ (E24) 이다

허용오차

±5 %

품번의 J 자리이며 1 Ω 초과의 표준 허용오차는 ±5 % · ±10 % 다

저항 온도계수

±150 ppm/℃

1 Ω 초과 표준값이며 1 Ω 미만은 ±250 ppm/℃ 다

인덕턴스

0.1 µH 이하

전체 인덕턴스 규정값이다

절연 저항

10⁶ MΩ

절연 내압은 3500 V(실효 · 50 Hz · 1분)다

과부하 내량

2500 V

계열 특징의 순간 과부하 전압(실효값) 상한이다

정격전력

50 W

섀시(방열판) 장착 25 ℃ 기준이며 방열판 없이는 5.5 W 다

순간 과부하

±(0.25 % + 0.05 Ω)

정격의 2배를 5초 가한 시험의 변화 한도다

방열판 조건

열저항 1 ℃/W 방열판

정격 곡선의 전제 조건이며 케이스 열점 온도는 125 ℃ 를 넘지 않아야 한다

최대 동작 전압

1285 V

RCH 50 소자 한계 전압(실효값)이며 이 저항값은 √(P × R) 로 약 48.5 V 가 먼저 걸린다

동작 온도

-55 ℃ to +125 ℃

임계 저항은 33 024 Ω 이다

시리즈

RCH50

4종 가운데 가장 큰 50 W 형이며 열저항 Rth(j-c) 는 0.8 ℃/W 다

실장

섀시 나사 고정

S 형 구멍 단자 · 리드 간격 30.5 mm · 고정 간격 39.7 mm · 체결 토크 1 Nm 다

사이즈

47.8 × 15.5 mm

높이 29.5 mm · 고정 구멍 지름 3.2 mm · 무게 12 g 이다

값은 RCH 데이터시트(문서 50006 · 2020년 9월판)의 RCH 50 열과 발주코드 체계에서 읽었습니다. 품번은 RCH · 크기 50 · 단자 S(구멍 있는 평판) · 값 47R00 · 허용오차 J · 포장 S06(봉지 25 개) 순입니다. 1000 시간 정격 부하 변화는 ±(0.5 % + 0.05 Ω) 이내이고, 몸체에 모델 · 값 · 허용오차 · 제조일이 찍힙니다. 기후 범주는 55 / 125 / 56 이고 난연성은 IEC 60695-11-5 로 시험합니다.
