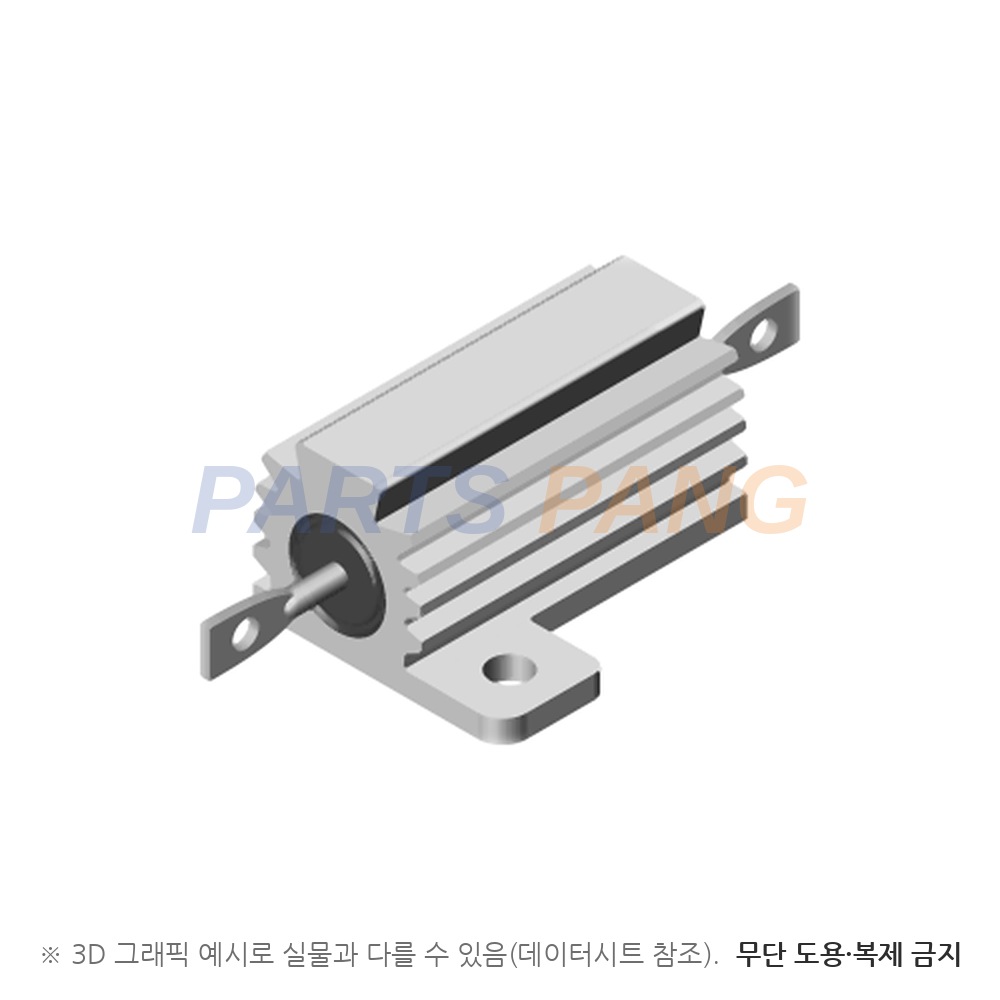

RH0501R000FE02 는 Vishay Dale 의 RH 산업용 알루미늄 하우징 권선 저항으로, RH050 크기에 저항값 1 Ω · 허용오차 ±1 % 를 담은 품번입니다. 실리콘 몰드에 전체 용접 구조이며 섀시에 붙여 방열판 효과로 정격을 내고, MIL-PRF-18546 의 해당 요구를 충족합니다. 동작 중 저항 변화가 1 % 미만인 안정성이 특징입니다.

저항값

1 Ω

품번 값 1R000 은 R 이 소수점이라 1 Ω 이며 ±1 % 범위는 0.01 Ω to 273 kΩ 이다

허용오차

±1 %

품번의 F 자리이며 이 계열은 ±0.05 % 부터 ±5 % 까지 있다

저항 온도계수

±50 ppm/℃

1 Ω to 9.9 Ω 구간 값이며 10 Ω 이상은 ±20 ppm/℃ 다

절연 저항

10 000 MΩ 이상

건조 상태 기준이며 내습 시험 뒤에는 1000 MΩ 이상이다

열충격

±(0.5 % + 0.05 Ω)

정격 전력으로 열평형에 이른 뒤 -55 ℃ 에 15분 이상 두는 시험의 한도다

정격전력

50 W

25 ℃ · 권장 방열판 장착 기준이며 방열판 없이 공기 중에서는 20 W 다

방열판 조건

권장 알루미늄 섀시

12" x 12" x 0.059" 알루미늄 판(291 sq. in.) 장착이 정격 기준이며 면적이 줄면 감액한다

최대 동작 전압

약 7.07 V

데이터시트 규정 (P × R)½ 로 계산한 값이다

동작 온도

-55 ℃ to +250 ℃

절연 내압은 2000 V(실효 · 1분)이다

단시간 과부하

±(0.5 % + 0.05 Ω)

정격의 5배를 5초 가한 시험이며 250 ℃ 2시간 시험 한도도 같다

시리즈

RH050

RH 계열 RH050 크기이며 단자 포함 전장(D)은 70.64 mm · 무게 28 g 이다

실장

섀시 장착

알루미늄 하우징을 섀시에 고정해 방열하며 단자 납땜성은 ANSI J-STD-002 를 충족한다

값은 RH, NH 데이터시트(문서 30201 · 2017년 11월판)의 RH050 행과 발주코드 체계에서 읽었습니다. 품번은 RH050 · 값 1R000 · 허용오차 F · 포장 E02(무연 카드 포장) 순입니다. 저항체는 저항값에 따라 구리니켈 또는 니켈크롬 합금이고, 하우징은 경질 양극산화 알루미늄입니다. 같은 치수의 무유도 권선형은 NH 로 주문합니다. 무연 단자는 구리 피복 강선 위 니켈 · 팔라듐 · 금 마감이며, 몸체에 Dale · 모델 · 정격 · 값 · 허용오차 · 날짜 코드가 찍힙니다. 내습 시험 한도는 ±(1.0 % + 0.05 Ω) 입니다.
