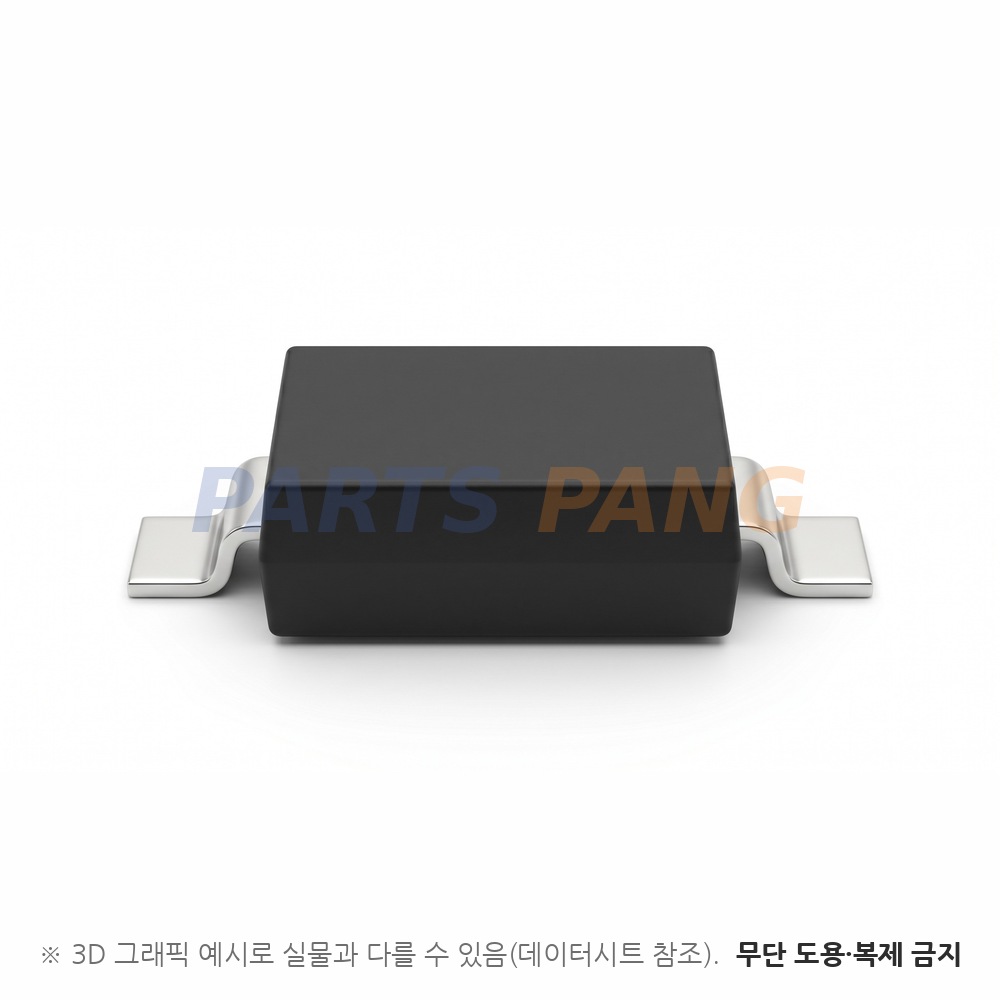

RN142SMT2R 은 ROHM 의 60V 고주파 스위칭용 PIN 다이오드 (SOD-523) 입니다. 에피택셜 플레이너 구조의 PIN 다이오드로 도통 상태의 고주파 순방향 저항과 단자 간 용량을 낮춘 초소형 몰드 부품입니다. 문서가 든 용도는 고주파 스위칭이고 특징은 높은 신뢰성 · 소형 몰드 · 낮은 rF · 낮은 용량입니다. 1번 단자가 캐소드 · 2번 단자가 애노드이고 몸통의 마킹 막대가 캐소드 쪽을 가리킵니다. 데이터시트는 2017/02/28 Rev.003 판입니다.

구성

단일 소자 2단자

애노드와 캐소드 두 단자만 나온 단일 PIN 다이오드다 · 구조는 에피택셜 플레이너다

역전압 VR

60V

절대 최대 정격이다 · 역방향 전류는 VR 60V 에서 최대 100nA 이고 주위 온도별 역방향 특성 곡선이 실려 있다

순방향 전류 IF

100mA

절대 최대 정격이다 · 평균 정류 전류와 서지 전류 항목은 따로 규정돼 있지 않다

순방향 전압 VF

최대 1.0V

IF 10mA 조건의 상한이다 · 표준값은 없고 주위 온도별 순방향 특성 곡선이 함께 실려 있다

역회복 시간 trr

데이터시트에 규정 없음

PIN 다이오드 문서라 역회복 시간 항목이 없다대신 고주파 순방향 저항 rF 가 100MHz 에서 IF 3.0mA 일 때 최대 3.0Ω · IF 10mA 일 때 최대 2.0Ω 으로 규정된다

단자간 용량

최대 0.45pF

VR 1.0V · 1.0MHz 조건이다 · 역전압 대 용량 곡선과 주파수 대 용량 곡선이 함께 실려 있다

접합 온도 Tj 는 최대 150℃ 다 보관 온도 Tstg 는 -55 ~ 150℃ 다 허용 전력 손실 항목은 절대 최대 정격 표에 없다 이 문서의 절대 최대 정격 표에는 측정 주위 온도 표기가 없다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

SOD-523

JEITA 호칭은 SC-79 · ROHM 호칭은 EMD2 다 · 몸통 마킹은 K 다

실장

표면실장

엠보스 테이프 포장이고 릴 지름 180mm · 테이프 폭 8mm · 기본 발주 단위는 8,000개다 · 테이핑 코드는 T2R 이다외형 도면에 권장 랜드 치수가 함께 실려 있다

순방향 전류 대 고주파 순방향 저항 곡선이 100MHz 조건으로 실려 있어 바이어스 전류별 저항을 읽을 수 있습니다. 주파수 대 용량 곡선은 역전압을 걸지 않은 조건으로 제시돼 있습니다. 역방향 전류 곡선은 네 가지 주위 온도로 실려 있고 순방향 특성 곡선도 네 가지 주위 온도로 제시돼 있습니다. 외형 치수는 밀리미터와 인치 두 단위 표로 실려 있습니다.
