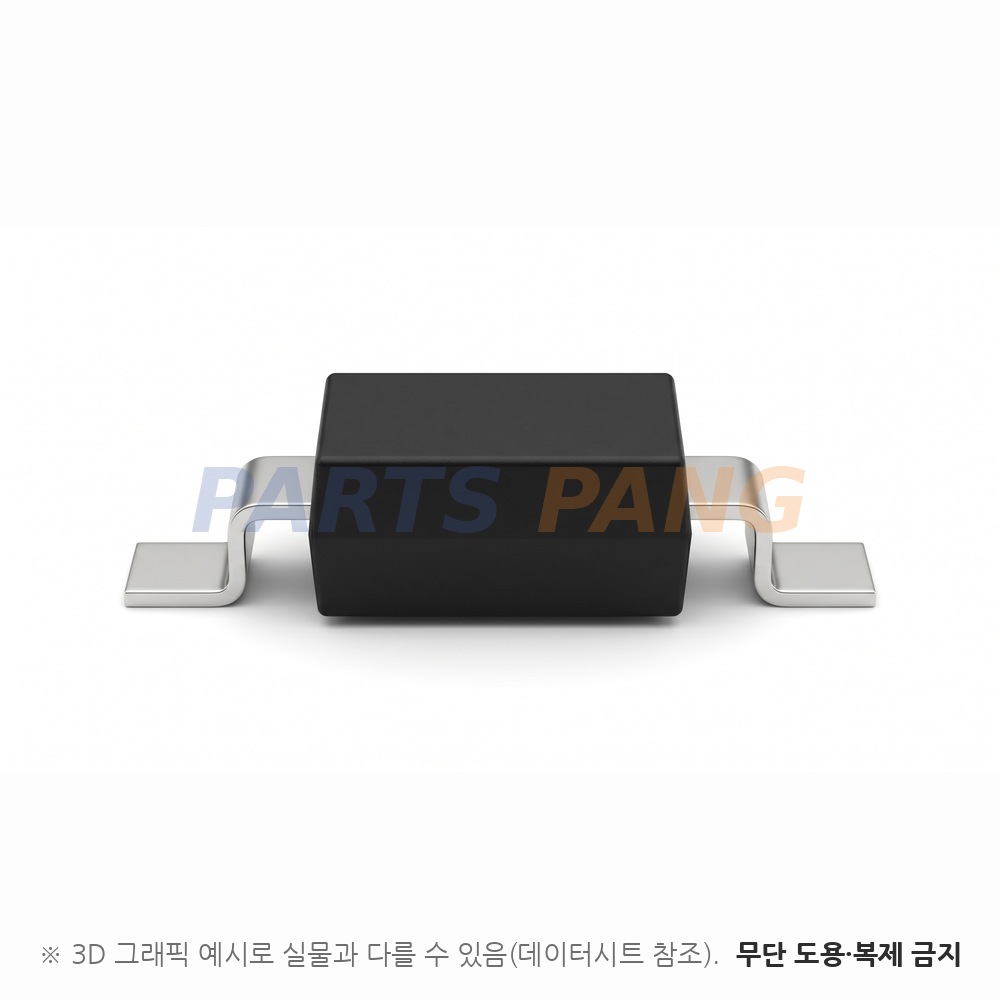

RN142VMTE-17 은 ROHM 의 60V 고주파 스위칭용 PIN 다이오드 (SOD-323FL) 입니다. 에피택셜 플레이너 구조의 PIN 다이오드를 평면 리드 소형 몰드에 담아 도통 저항과 단자 간 용량을 낮춘 고주파 스위칭용 부품입니다. 문서가 든 특징은 높은 신뢰성 · 소형 몰드 · 낮은 rF · 낮은 용량이고 용도는 고주파 스위칭입니다. 1번 단자가 캐소드 · 2번 단자가 애노드이며 마킹 막대가 캐소드 쪽입니다. 데이터시트는 2019/06/28 Rev.002 판입니다.

구성

단일 소자 2단자

애노드와 캐소드 두 단자만 나온 단일 PIN 다이오드다 · 구조는 에피택셜 플레이너다

역전압 VR

60V

주위 온도 25℃ 기준 절대 최대 정격이다 · 역방향 전류는 VR 60V 에서 최대 0.1µA 다

순방향 전류 IF

100mA

주위 온도 25℃ 기준 절대 최대 정격이다 · 서지 전류 항목은 따로 규정돼 있지 않다

순방향 전압 VF

최대 1.0V

IF 10mA 조건의 상한이다 · 주위 온도별 순방향 특성 곡선이 함께 실려 있다

역회복 시간 trr

데이터시트에 규정 없음

PIN 다이오드 문서라 역회복 시간 항목이 없다대신 고주파 순방향 저항 rF 가 IF 3.0mA · 100MHz 조건에서 최대 3.0Ω 으로 규정된다

단자간 용량

최대 0.45pF

VR 1.0V · 1.0MHz 조건이다 · 역전압 대 용량 곡선과 주파수 대 용량 곡선이 함께 실려 있다

접합 온도 Tj 는 최대 150℃ 다 보관 온도 Tstg 는 -55 ~ 150℃ 다 허용 전력 손실 항목은 절대 최대 정격 표에 없다 특성표 값은 주위 온도 25℃ 기준이다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

SOD-323FL

JEITA 호칭은 SC-90A · ROHM 호칭은 UMD2 다 · 몸통 마킹은 R7 이다

실장

표면실장

엠보스 테이프 포장이고 릴 지름 180mm · 테이프 폭 8mm · 릴당 3,000개다 · 테이핑 코드는 TE-17 이다외형 도면에 권장 랜드 치수가 함께 실려 있다

평면 리드 외형이라 리드가 몸통 밖으로 짧게 나옵니다. 순방향 전류 대 고주파 순방향 저항 곡선이 100MHz 조건으로 실려 있어 도통 전류별 저항을 읽을 수 있고 주파수 대 용량 곡선은 역전압을 걸지 않은 조건으로 제시돼 있습니다. 역방향 전류 곡선과 순방향 특성 곡선은 각각 네 가지 주위 온도로 실려 있습니다. 외형 치수는 밀리미터와 인치 두 단위 표로 실려 있고 테이핑 도면에 부품 놓임 방향이 그려져 있습니다.
