Diodes Incorporated SBR2A40SA-13 Schottky Diode

상세 정보

개요

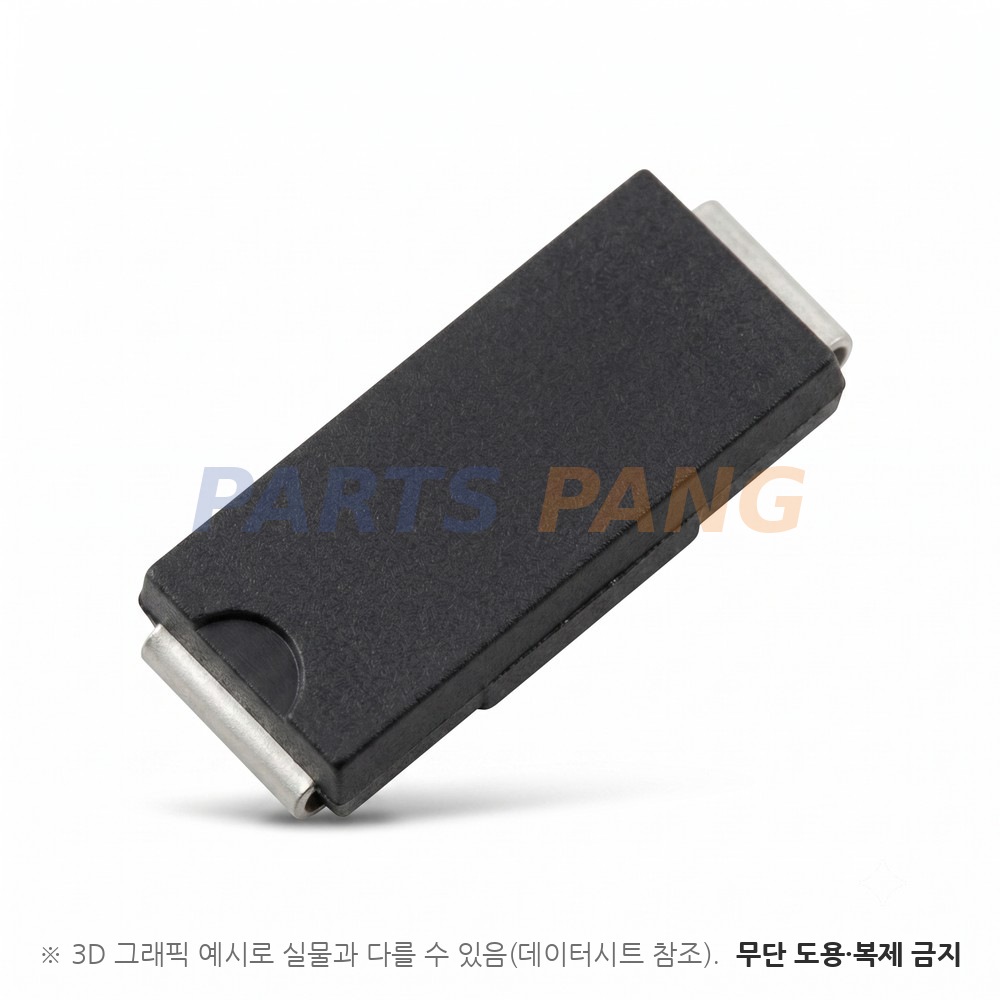

SBR2A40SA-13 은 Diodes Incorporated 의 2A 표면실장 슈퍼 배리어 정류기 입니다. SMA 외형에 2A 정격을 담은 저손실 슈퍼 배리어 정류기입니다. 순방향 전압은 0.55V 이고 서지 순방향 전류는 15A 입니다. SMA 외형에 표면실장 방식이며 포장은 5,000개 테이프앤릴 입니다.

전기 특성

역방향 전압 VR: 40V; 반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 문서 용도는 SMPS·DC-DC 컨버터·환류 다이오드입니다
평균 정류 전류 Io: 2A; 평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다
순방향 전압 VF: 0.55V; IF 2.0A · TJ +25℃ 기준 최대값이며 IF 1.0A 에서는 0.50V 입니다
역회복 시간 trr: 문서 미규정; 문서는 역회복 시간을 수치로 규정하지 않고 소프트 고속 스위칭 특성과 총 정전용량 곡선을 대신 제시합니다

최대 정격

정션 온도 TJ: -65~+150℃; 동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -65~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 15A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

기계

패키지: SMA; 무게 약 0.064g 이며 제품 표시 코드는 S Q 4 입니다
실장: 표면실장; 포장은 5,000개 테이프앤릴

참고 (계열·주변장치)

순방향 전압은 IF 1.0A 에서 최대 0.50V · IF 2.0A 에서 최대 0.55V 이고 누설 전류 IR 은 VR 40V 에서 TJ +25℃ 최대 500µA · TJ +125℃ 최대 100mA 입니다. 주문 단위는 SMA 외형 5,000개 테이프앤릴 한 가지입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

순방향 전압은 최대값 기준입니다

0.55V 는 IF 2.0A · TJ +25℃ 기준 최대값이며 IF 1.0A 에서는 0.50V 입니다.

서지 정격은 15A 입니다

비반복 피크 순방향 서지 전류 IFSM 은 8.3ms 단일 반사인파를 정격 부하에 중첩한 조건에서 15A 입니다. 평균 정류 전류 2A 는 용량성 부하에서 20% 감액합니다.

고온 누설이 크게 늘어납니다

누설 전류 IR 은 VR 40V · TJ +25℃ 에서 최대 500µA 이지만 TJ +125℃ 에서는 최대 100mA 입니다. 고온에서 역방향 차단이 긴 회로라면 손실을 반드시 계산하십시오.

열저항 기준 기판

대표 정션 대 주위 열저항 110℃/W 는 폴리이미드 기판에 1×1인치 2온스 양면 구리를 둔 조건입니다. 평균 정류 전류 항목은 Figure 1 을 함께 보도록 적혀 있습니다.
