SBR3U30P1-7 은 Diodes Incorporated 의 3.0A 초저손실 표면실장 슈퍼 배리어 정류기 입니다. IF 3.0A 에서 대표 0.39V 의 매우 낮은 순방향 전압을 갖춘 3.0A 정류기입니다. 순방향 전압은 0.43V 이고 서지 순방향 전류는 75A 입니다. PowerDI 123 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

30V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 21V 입니다

평균 정류 전류 Io

3.0A

평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다

순방향 전압 VF

0.43V

IF 3.0A · TJ +25℃ 기준 최대값이며 대표값은 0.39V · TJ +125℃ 에서는 최대 0.38V 입니다

역회복 시간 trr

문서 미규정

문서는 역회복 시간을 규정하지 않고 소프트·고속 스위칭 특성(Features)과 총 정전용량 곡선(Fig. 4)을 싣습니다

정션 온도 TJ

-65~+150℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -65~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 75A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

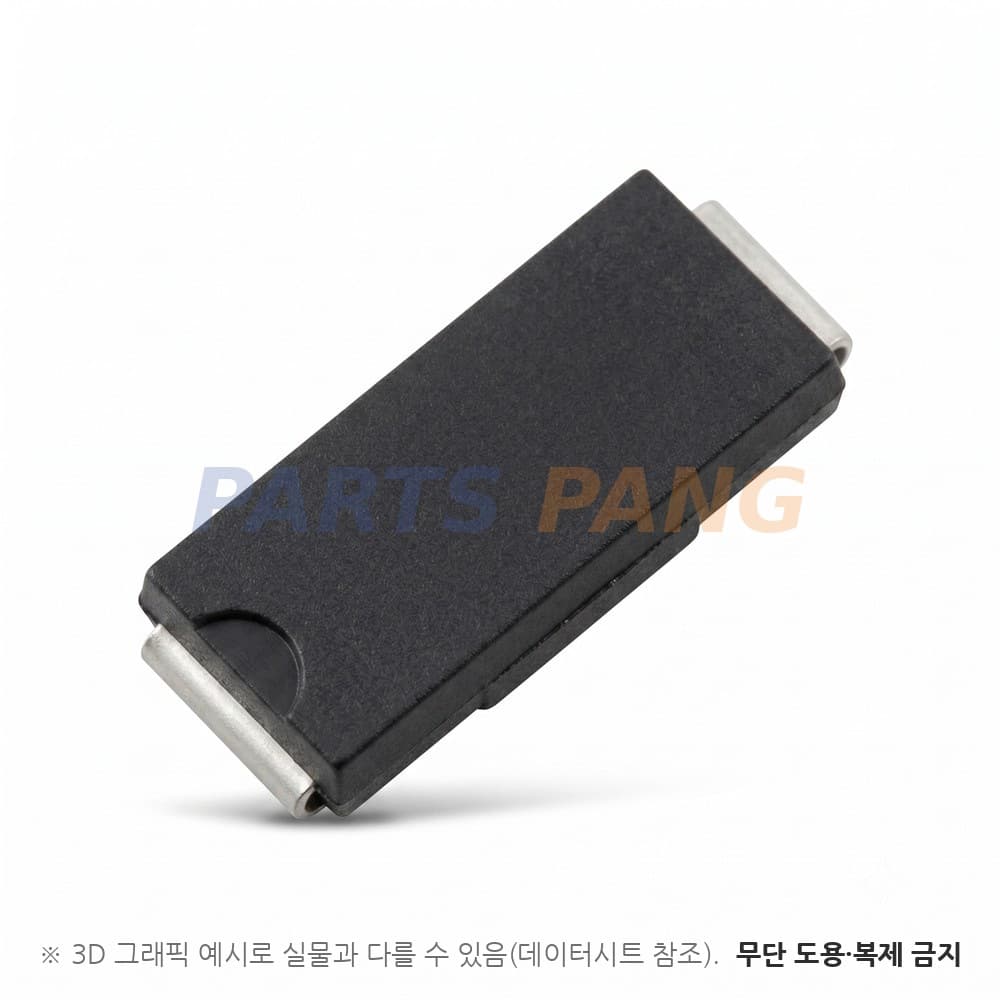

패키지

PowerDI 123

무게 약 0.018g 이며 제품 표시 코드는 3U3 입니다

실장

표면실장

포장은 3,000개 테이프앤릴

최소 역방향 항복 전압 V(BR)R 은 IR 400µA 에서 30V 이고 열저항은 정션 대 납땜점 5℃/W(이론 계산값) · 정션 대 주위 178℃/W(FR-4 2oz 최소 권장 패드)와 123℃/W(폴리이미드 기판 2oz 최소 권장 패드) 입니다. 주문 단위는 PowerDI 123 외형 3,000개 테이프앤릴 한 가지입니다.
