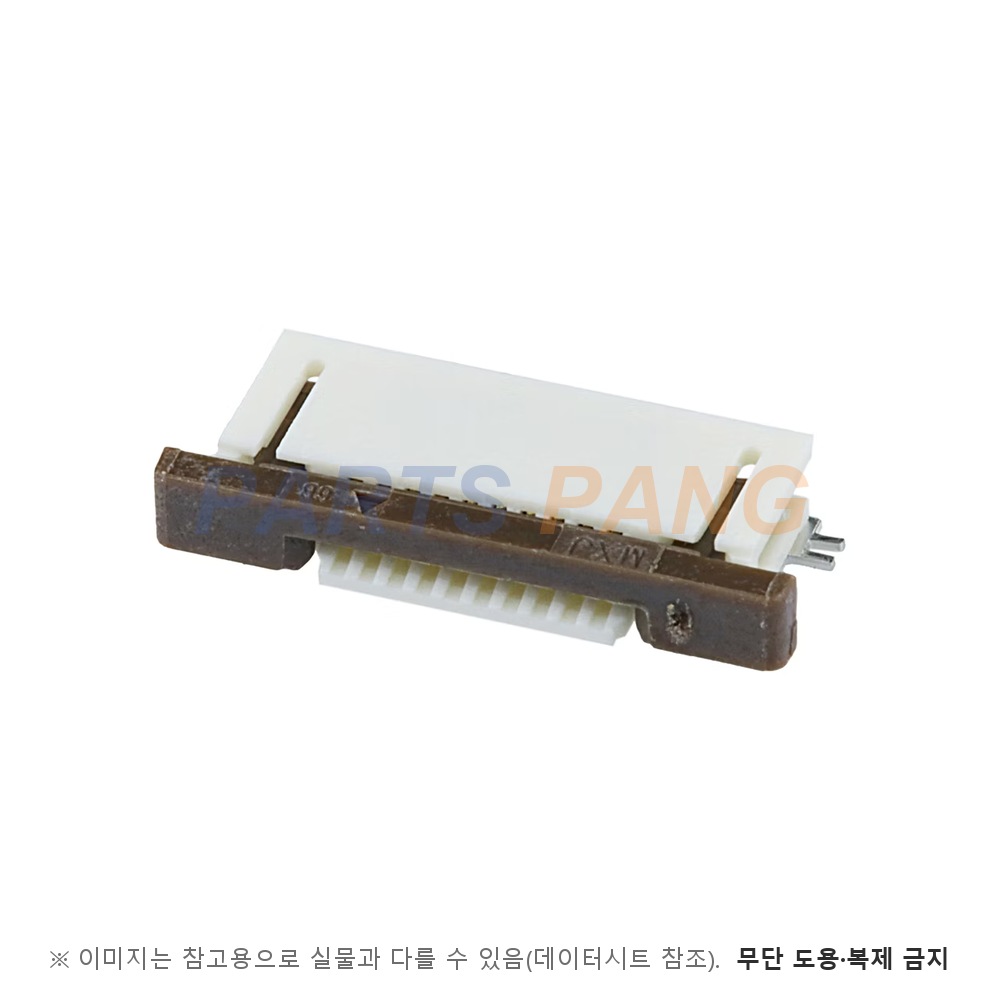

52437-2633 은 Molex 52437 계열의 26핀 0.5 mm 피치 FPC 커넥터이고 주문 품번은 0524372633 입니다. 실물 박스 라벨은 0524372633 · 52437-2633 · 「0.5 FPC ZIF RA SMT Assy 26Ckt EmbsTp Pkg」로 적습니다. FPC 아랫면 도체를 잡는 ZIF 직각 표면실장형이고 슬라이드식 액추에이터로 잠급니다. 도면 명칭은 「0.5MM FPC CONN ZIF R/A HOUSING ASSY (LOWER CONTACT)」입니다.

정격 전압

50 V

Molex 상세면 최대값이다

정격 전류

0.5 A

접점당 최대값이고 Molex 상세면 값이다

사용 온도

-40 ~ +85 ℃

Molex 상세면 동작 온도 범위이고 삽발 수명은 20 회다

피치

0.5 mm

1열 · 피치 허용차 ±0.05 mm 이고 적용 FPC 완성 두께는 0.3 ±0.05 mm 다

핀수

26

단자 인청동 0.2 mm · 주석-은-비스무트 1.0 µm 이상 · 니켈 하지 1.0 µm 이상이다하우징 PA(유리섬유 강화 · UL 94V-0 · 흰색) · 액추에이터 PPS(UL 94V-0 · 갈색)다

접점

하부 접촉

FPC 아랫면 도체를 잡는 하부 접점형이다

실장

표면실장

고정 금구는 주석 1.0 µm 도금이고 테일 · 금구 위치 편차는 위 0.1 · 아래 0.15 mm 이내다

패키지

직각 ZIF 슬라이드 잠금

엠보스 테이프 릴이고 실물 박스는 4000 개 · 일본 가고시마 공장 생산분이다

이 품번의 값은 Molex 고객 도면 SD-52437-023 (Rev.A1, LOWER CONTACT) 과 Molex 상세면 · 실물 박스 라벨에서 읽었습니다. 제품 사양서 번호가 도면 · 상세면에 없어 접촉 저항 · 절연 저항은 싣지 않았습니다. 짝은 별도 부품이 아니라 0.5 mm 피치 26핀 FPC 이고, FPC 의 R0.3 부위가 도체에 걸리지 않아야 합니다. 도면의 권장 기판 패턴은 메탈 마스크 100 µm · 개구율 100% 기준입니다. ELV · RoHS 적합 표기는 도면과 라벨에 모두 있습니다. Digi-Key 도 26핀 · 0.5 mm · 하부 접촉 · 직각 SMT 로 적고, Molex 상세면은 이 품번이 온라인 카탈로그에 정식 게시되지 않았다고 적습니다.
