TLP620 은 Toshiba 의 교류 입력형 트랜지스터 출력 포토커플러 입니다. 역병렬로 연결한 적외 LED 두 개가 포토 트랜지스터와 짝을 이뤄 입력 극성에 상관없이 동작하므로 PLC 의 AC/DC 입력 모듈과 통신 회로에 씁니다. 등급 표기가 없는 기본 사양이라 전류 전달비 50~600 % 이고 절연 내압 5000 Vrms · DIP4 삽입실장 입니다.

채널 개수

1 채널

역병렬 적외 LED 두 개와 포토 트랜지스터 한 조 · 4 핀(1·2 애노드/캐소드 · 3 이미터 · 4 컬렉터)

전류 전달비(CTR)

50~600 %

등급 표기 없음 · IF ±5 mA · VCE 5 V · GB 등급 100~600 · 양방향 CTR 비 0.33~3 · 포화 CTR 대표 60 %

전압 - 출력(최대)

55 V

컬렉터-이미터 절대 최대 · 항복 최소 55 V(0.5 mA) · 이미터-컬렉터 7 V · 암전류 최대 100 nA(24 V) · 50 µA(85 ℃)

전류 - 출력/채널

50 mA

컬렉터 전류 절대 최대 · 컬렉터 손실 150 mW(25 ℃ 부터 -1.5 mW/℃) · 포화 전압 최대 0.4 V(IC 2.4 mA · IF ±8 mA) · 오프 누설 최대 10 µA

전압 - 순방향(Vf)(통상)

1.15 V

IF ±10 mA 대표 · 범위 1.0~1.3 V · ±0.7 V 에서 입력 전류 최대 20 µA · 권장 IF 대표 16 최대 25 mA(RMS)

상승/하강 시간(통상)

2 µs · 3 µs

VCC 10 V · IC 2 mA · RL 100 Ω 대표 · 턴온 · 턴오프 각 3 µs · RL 1.9 kΩ · IF ±16 mA 에서 턴온 2 · 축적 15 · 턴오프 25 µs

작동 온도

-55~100 ℃

권장 동작 -25~85 ℃ · 보관 -55~125 ℃ · 접합 125 ℃ · 리드 납땜 260 ℃ 10 초 · 총 손실 250 mW입력 전류 60 mA RMS(39 ℃ 부터 -0.7 mA/℃) · 펄스 ±1 A · 절연 내압 5000 Vrms(AC 60 초)

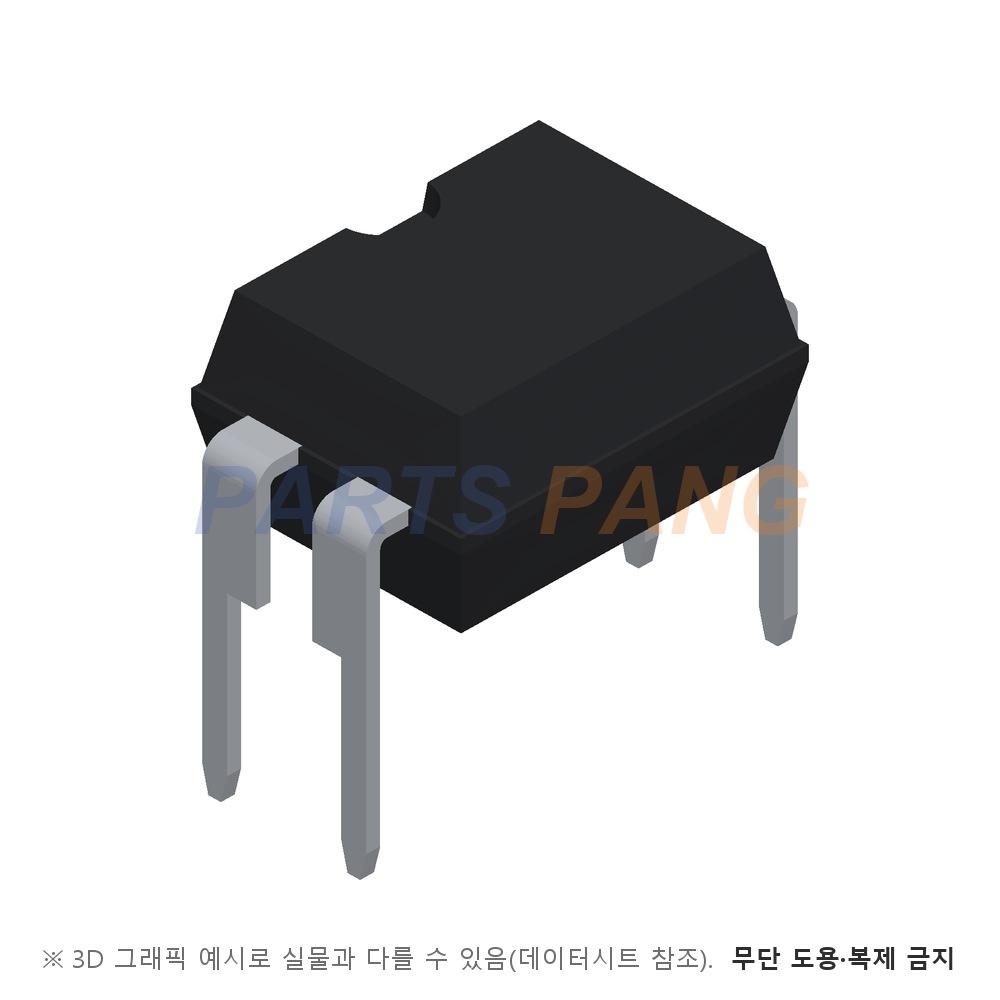

패키지

DIP4

도시바 외형 11-5B2 · 7.62 mm 피치 · 무게 대표 0.26 g · 연면·공간 거리 6.4 mm 이상 · 절연 두께 0.4 mm

실장

삽입실장

같은 문서가 2 채널 TLP620-2(DIP8)와 4 채널 TLP620-4(DIP16)를 함께 다루며, 그 둘은 입력 전류 50 mA · 컬렉터 손실 100 mW 로 단채널보다 낮다. VDE 인증은 옵션 D4 를 지정한 품번의 것이다. 1984-01 양산 시작 품번이며 첨부는 2019-06-24 판이다.
