TLP7830(TP4,E 은 Toshiba 의 광 절연 1 비트 2 차 델타 시그마 변조기 입니다. 션트 저항의 아날로그 전압(±200 mV)을 대표 10 MHz 클록에 맞춘 비트 스트림으로 바꿔 절연 경계 너머로 넘기며 모터 상전류·인버터 전류·전압 검출에 씁니다. 16 비트 분해능에서 코드 누락이 없고 유효 비트 수는 대표 12 비트입니다.

채널 개수

1 채널

8 핀(1 VDD1 · 2 VIN+ · 3 VIN- · 4 GND1 · 5 GND2 · 6 MDAT · 7 MCLK · 8 VDD2) · 1 차측 아날로그 입력 한 조와 2 차측 데이터·클록 출력아날로그 입력 권장 -200~200 mV(풀 스케일 ±320 mV) · 등가 입력 저항 대표 80 kΩ · VIN 이 VDD1-2 V 이상이면 시험 모드로 들어간다적분 비직선성 대표 4 LSB · 오프셋 대표 0.6 mV · 이득 오차 대표 0.1 % · SNR 최소 68(대표 80) dB · Sinc3 필터 데시메이션 256 시험

전압 - 출력(최대)

6 V

공급 VDD1·VDD2 와 디지털 출력 MCLK·MDAT 절대 최대(-0.5~6 V) · 권장 VDD1 4.5~5.5 V · VDD2 3~5.5 V출력 VOL 최대 0.05 V(200 µA) · VOH 최소 3.1 V(VDD2 3.3 V)·4.8 V(5 V) · 공급 전류 IDD1 최대 12 mA · IDD2 최대 7 mA(3.3 V)·8 mA(5 V)

작동 온도

-40~105 ℃

동작 주위 온도(권장도 -40~105 ℃) · 보관 -55~125 ℃ · 리드 납땜 260 ℃ 10 초아날로그 입력 정상 -0.5~VDD1+0.5 V · 2 초 과도 -6~VDD1+0.5 V · 입력 손실 72 mW · 출력 손실 48 mW · 절연 내압 5000 Vrms(AC 60 초 · 입력 측 핀과 출력 측 핀을 각각 묶은 2 단자 시험)

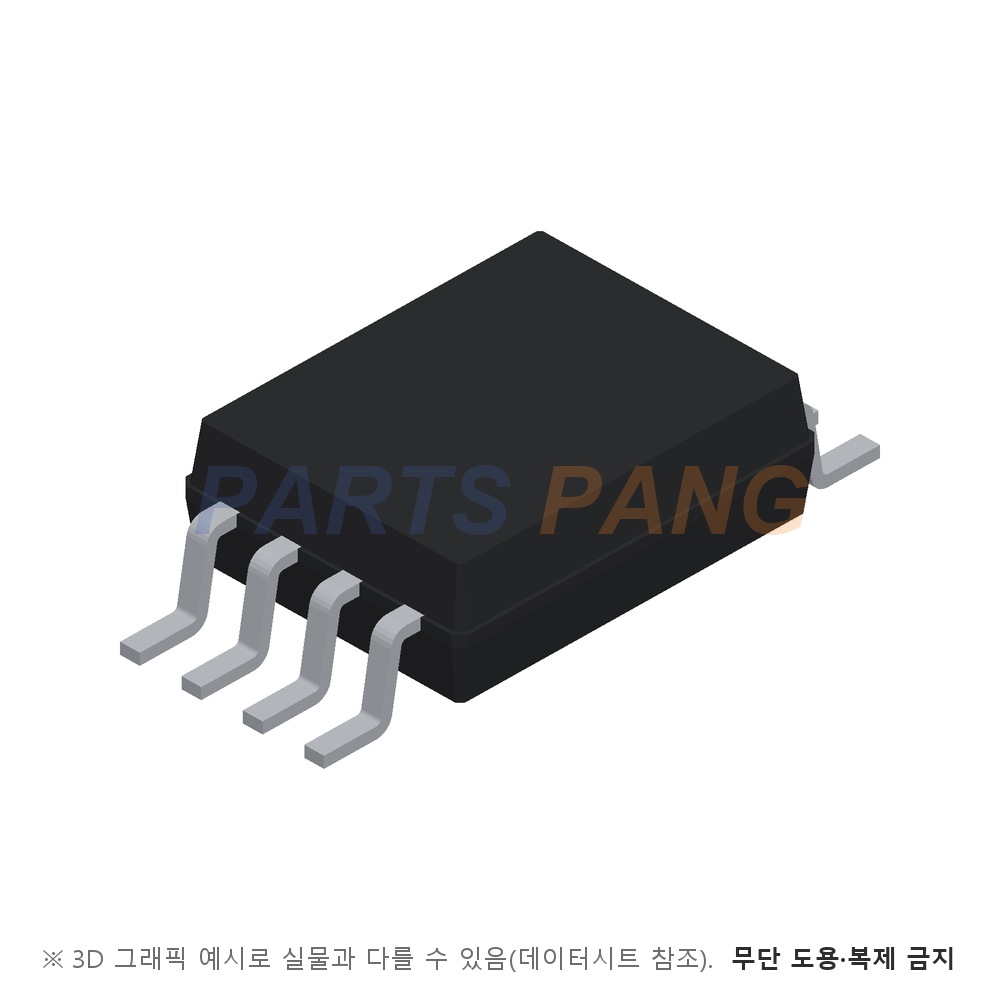

패키지

11-6B1A

도시바 외형 코드 · 무게 대표 0.205 g · 높이 2.3 mm 이하 · 연면·공간 거리 8.0 mm 이상 · 절연 두께 0.4 mm

실장

표면실장

접미 TP4 = 테이프 종류(주문 단위 1,500 개의 배수)

출력 클록 fCLK 8.5~11.5 MHz(대표 10) · MCLK 상승 뒤 데이터 접근 시간 최대 45 ns · 유지 시간 최소 10 ns. 동상 과도 내성 최소 15 kV/µs(대표 20 · 1 kV). 1-4 번과 5-8 번 핀 사이에 0.1 µF 세라믹 바이패스를 각각 핀 가까이 둔다. VDE EN 60747-5-5 인증은 옵션 D4 를 지정한 품번의 것이다(이 품번은 D4 가 아니다). 첨부는 2020-06 Rev.9.0 판이다.
